IT - I
taliano - M
anuale di istruzioni
5
Inserire i cavi attraverso i pressacavi ed eseguire le
connessioni elettriche necessarie, assicurarsi che i
pressacavi siano fissati saldamente.
6.1.2.1 Versione 12Vdc/24Vac
Il circuito risulterà connesso tramite i morsetti
indicati nel caso di tensione di alimentazione del
riscaldamento di 24Vac.
Heater OUT 12Vdc/24Vac OUT 12Vdc/24Vac
IN 12Vdc/24Vac
Fig. 04
6.1.2.2 Versione 115/230Vac
Il circuito risulterà connesso tramite i morsetti
indicati nel caso di tensione di alimentazione del
riscaldamento di 115/230Vac.
OUT 115/230Vac
IN 115/230Vac
Heater OUT 115/230Vac
Fig. 05
Prima di richiudere la custodia reinserire il
fondo orientando la slitta in funzione del tipo di
installazione, su staffa a parete (Fig. 06, pagina 6)
oppure su brandeggio (Fig. 07, pagina 6) in modo che
la telecamera risulti posizionata correttamente.
Chiudere la custodia prestando attenzione a non
danneggiare la guarnizione di tenuta (assicurarsi che
sia correttamente inserita nella propria sede).
6 Assemblaggio e
installazione
g h L'assemblaggio e l'installazione vanno
eseguiti solo da personale specializzato.

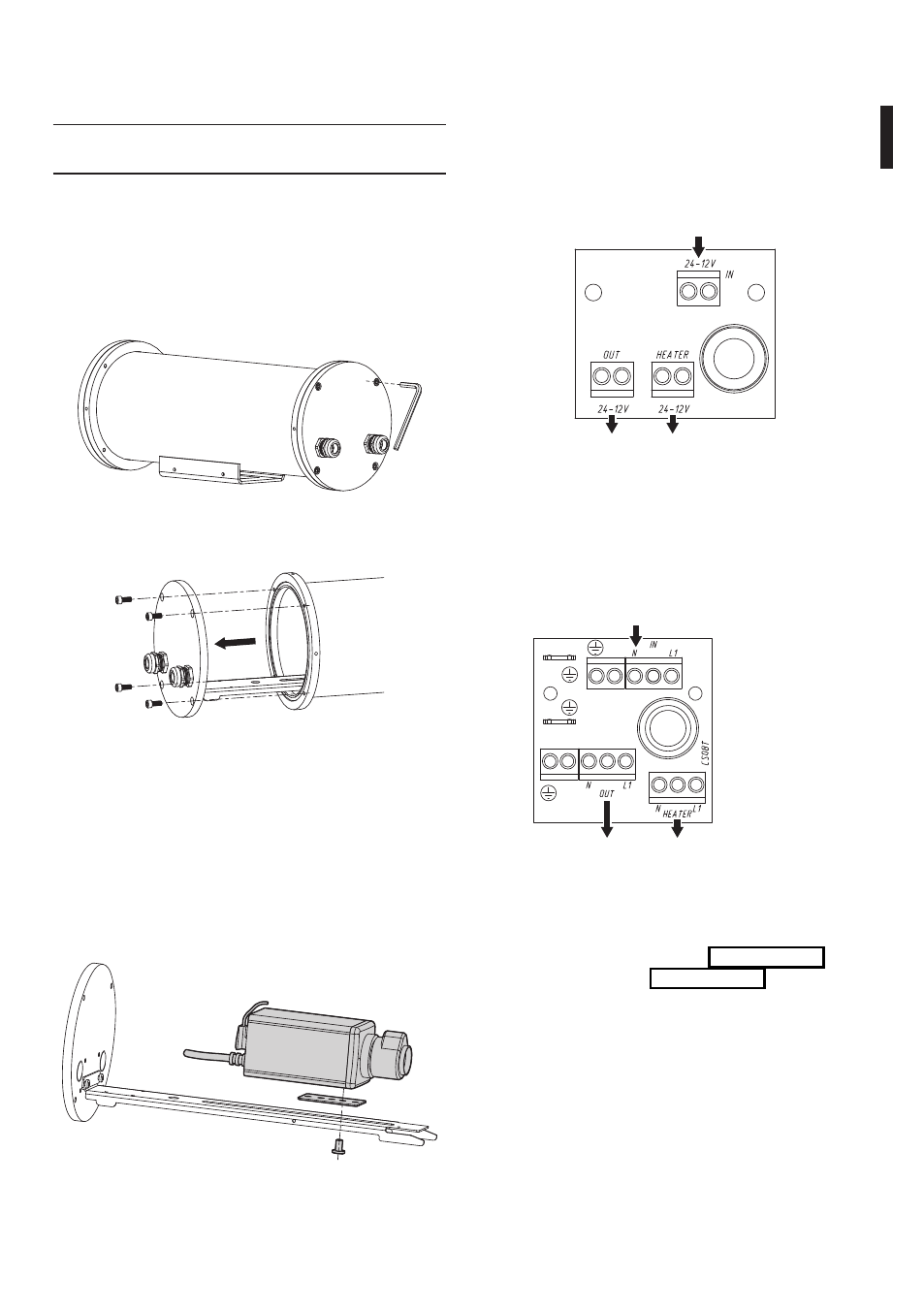

6.1 Installazione
6.1.1 Apertura della custodia
Per l’apertura della custodia svitare le viti poste sul
fondo posteriore utilizzando la chiave esagonale in
dotazione.
Fig. 01
Sfilare il fondo della custodia.
Fig. 02
6.1.2 Installazione della telecamera
Questa sezione descrive come installare la telecamera
all’interno della custodia.
Aprire la custodia come precedentemente descritto.
Montare la telecamera sulla slitta utilizzando la
piastrina isolante e la vite da 1/4” in dotazione. Se
necessario utilizzare i distanziali per posizionare nel
modo corretto telecamera ed ottica.
Fig. 03
