IT - I
taliano - M
anuale di istruzioni
6

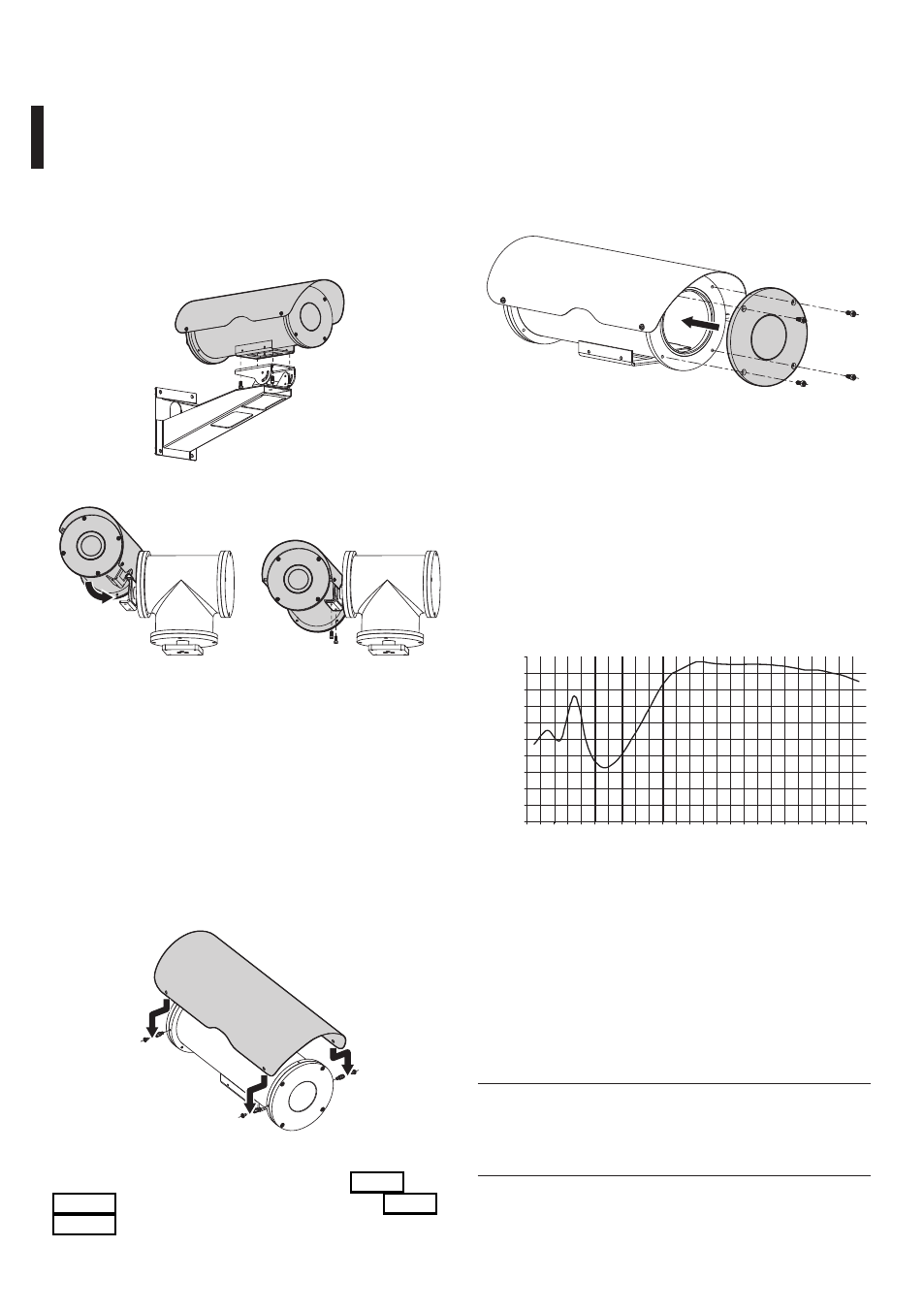

6.1.4 Installazione ricambio vetro al
germanio
Il vetro al germanio presenta due colorazioni.
All’interno della custodia grazie ad uno strato anti
riflesso assume una colorazione variabile (in funzione
dell’orientamento). All’esterno è presente invece uno
strato anti-graffio il quale conferisce una colorazione
grigio scuro.
Fig. 09
6.1.5 Limiti di utilizzo
La custodia può montare 2 tipi di flangia:
• Con finestra diametro 55mm e vetro spessore
2mm.
• Con finestra diametro 70mm e vetro spessore
2mm.
Nel grafico è riportato lo spettro visivo della finestra.
0
10
20
30
40
50
60
70
80
90
100
2,5
3 4 5 6 7 8 9 10 11 12 13 14
Ge AR 2 lati - Spessore 2mm
Lunghezza d’onda (µm)
Tr
asmittanza (%)
Fig. 10 Campo di applicazione da 7.5 a 14 µm.
7 Manutenzione e pulizia
7.1 Pulizia del vetro
Si consigliano saponi neutri diluiti con acqua o
prodotti specifici per la pulizia delle lenti degli
occhiali con l’utilizzo di un panno morbido.
g h Sono da evitare alcool etilico,solventi,
idrocarburi idrogenati, acidi forti e alcali.
L’utilizzo di detti prodotti danneggia in
modo irreparabile la superficie trattata.
6.1.3 Installazione della custodia
Questa sezione descrive come installare la custodia
su staffa a parete o su brandeggio.
Assicurarsi durante la chiusura di aver orientato
correttamente la slitta interna della custodia in
funzione del tipo di installazione. La base della
custodia deve essere posizionata sotto la stessa nel
caso di montaggio su staffa a parete mentre è posta
lateralmente alla custodia nel caso di montaggio su
brandeggio.
Fig. 06 Staffa a parete.
Fig. 07 Brandeggio.
6.1.3.1 Montaggio tettuccio parasole (se in
dotazione)
Avvitare i distanziali esagonali di fissaggio in
dotazione sulle flange laterali della custodia in
posizioni diametralmente opposte ed in funzione
del tipo di installazione in modo tale che il tettuccio
risulti montato sulla parte superiore della custodia.
Posizionare il tettuccio sulla custodia e fissarlo con
le viti in dotazione in corrispondenza dei distanziali
precedenti.
Fig. 08
Montare la custodia sulla staffa a parete (Fig. 06,
pagina 6) oppure sulla staffa del brandeggio (Fig. 07,
pagina 6).
