Vi-R4000 Series

Videoswitch Page

38

Mdr603a.doc

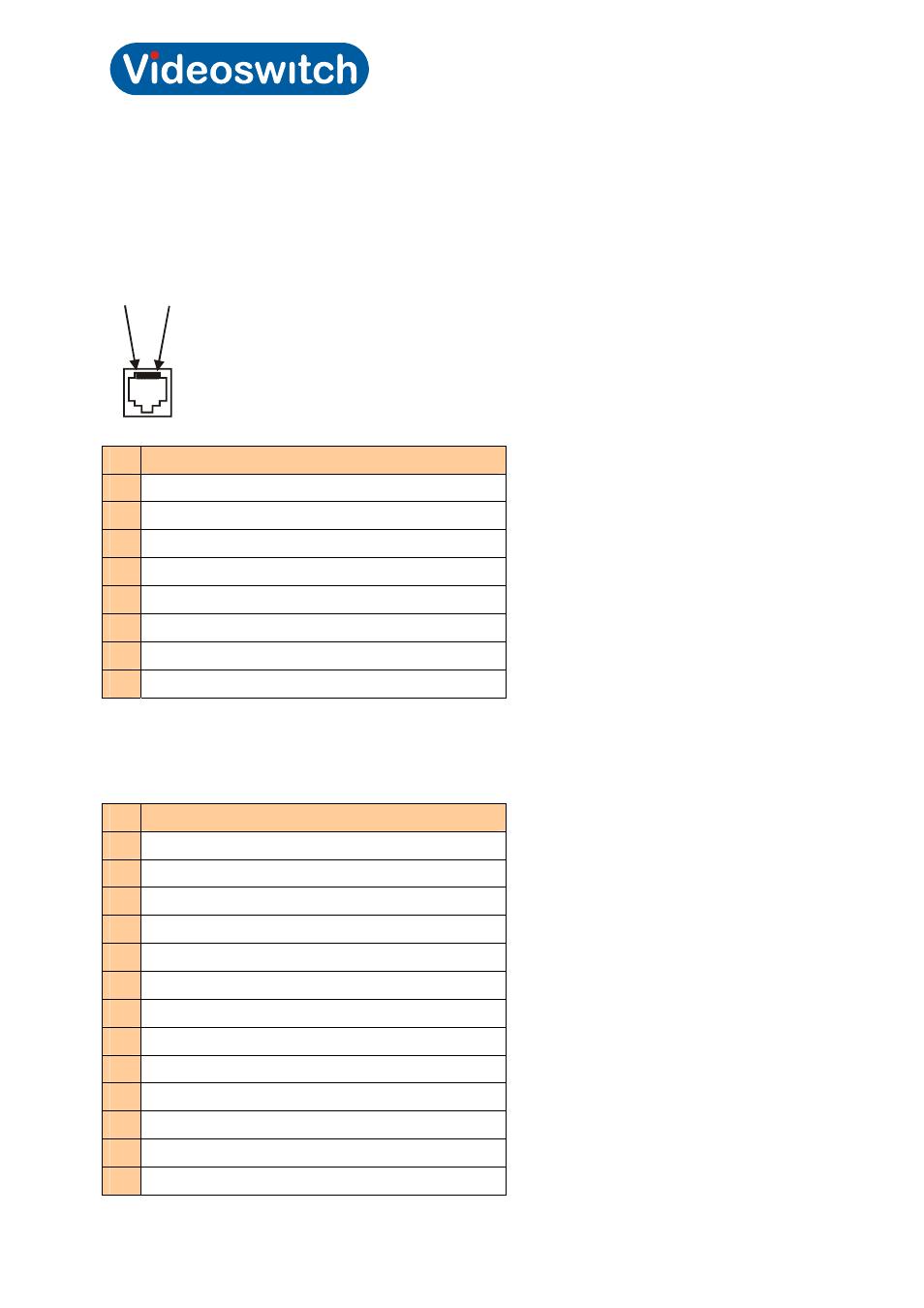

5.2 Connector Pin-outs

5.2.1 Keyboard

Connector Type:

RJ45 Female

PIN1 PIN8

Pin

Function

1 RS485

RX+

2 RS485

RX-

3

RS485 TX+ (KBD1 only)

4 9V

5 GND

6

RS485 TX-+ (KBD1 only)

7 Twisted

Pair

Video+

8 Twisted

Pair

Video-

5.2.2 VGA

Connector Type:

15-way High Density D-type Female

Pin

Function

1 RED

2 GREEN

3 BLUE

4 N/C

5 GND

6 GND

7 GND

8 GND

9 N/C

10 GND

11 N/C

12 N/C

13 HSYNC
