Guida all'installazione del disco PowerTap Pro
Avvertenze:

Il rotore potrebbe diventare molto caldo durante l'uso. Evitare il contatto durante e
subito dopo l'uso.

Il rotore potrebbe presentare estremità affilate. Evitare il contatto durante la rota-
zione della ruota.

L'installazione deve essere portata a termine solo da un tecnico esperto. Un'installa-
zione eseguita male potrebbe causare lesioni gravi o mortali.

Questo prodotto è stato progettato esclusivamente per l'utilizzo su percorsi sterrati.
Manutenzione e rodaggio:

Un periodo di rodaggio costituito da 30-40 frenate complete e moderate è necessa-
rio affinché il rotore raggiunga una piena potenza di frenata.

Il rotore del disco deve essere periodicamente pulito con alcool isopropilico.

I bulloni del rotore devono essere periodicamente controllati affinché la coppia sia
reattiva in modo appropriato.

Per sostituire le batterie è necessario rimuovere il rotore. Fare riferimento alla pagi-
na 36 del manuale dell'utente per ulteriori istruzioni.
Istruzioni di montaggio:

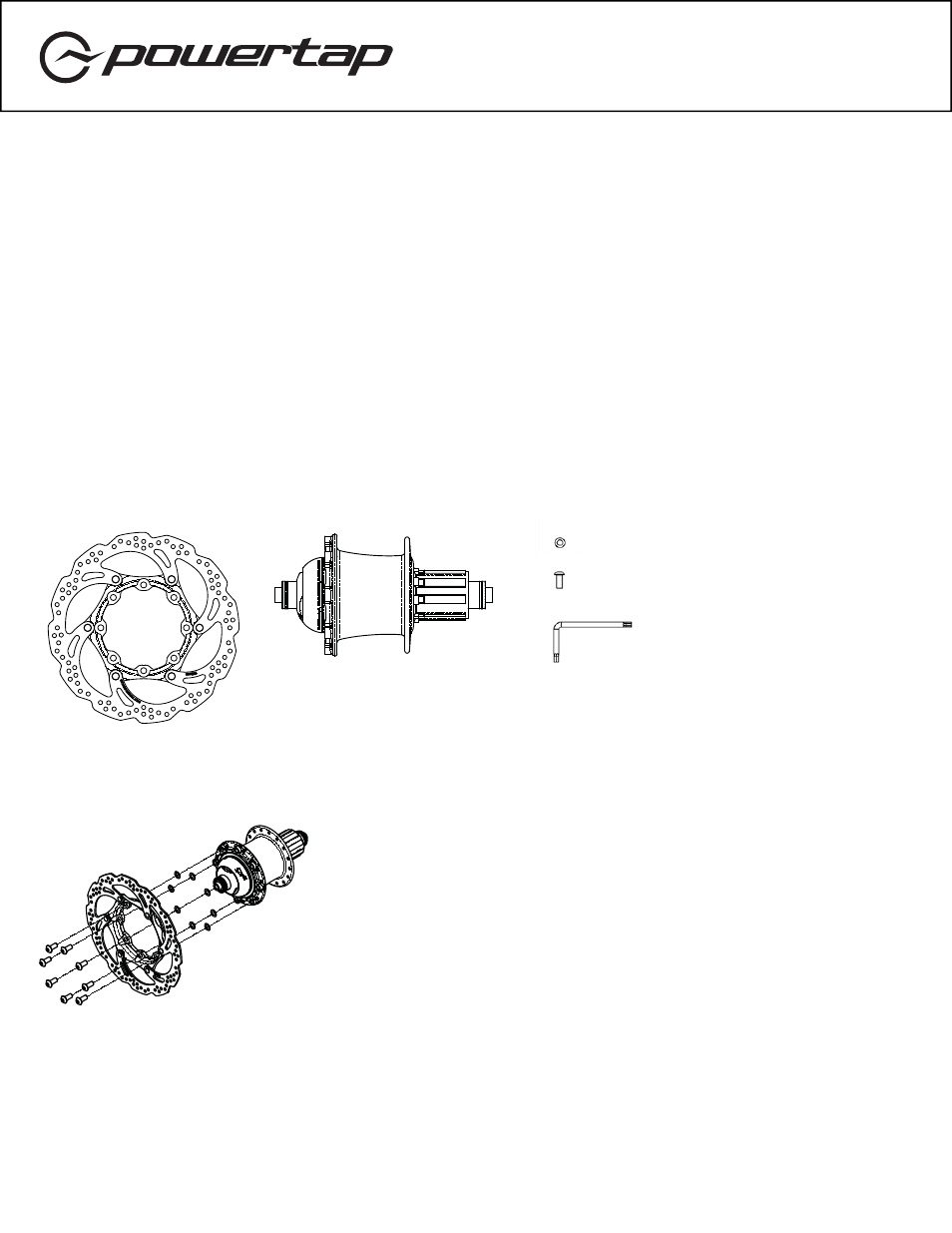

Questo kit include:
Eseguire il montaggio come mostrato
nella figura:
Note:

Stringere i bulloni a 55 pollici/libbra, in uno schema a stella.

Facoltativo: gli spessori M5 x 0,2 mm possono essere utilizzati tra il mozzo e il rotore per centrare il rotore nel calibro.
1x 1x 16x
8x
1x
Informazioni aggiuntive/pezzi di ricambio

Per rotori di ricambio, contattare Saris.

Consultare il Manuale dell'utente completo per ulteriori informazioni.
Spessori M5 x 0,2 mm
Bulloni M5 x 12 mm
Chiave torx T25
Mozzo PowerTap Pro per disco MTB
Rotore del disco PowerTap da 160 mm
Informazioni di costruzione mozzo/ruota:

Fori per raggi: 32

Diametro rotore del disco: 160 mm

Distanza controdado superiore mozzo: 135 mm

Dimensioni flangia lato opposto alla corona:
Diametro flangia: 74,0 mm
Dal centro alla flangia: 31,3 mm

Dimensioni flangia lato corona:
Diametro flangia: 70,0 mm
Dal centro alla flangia: 18,5 mm

IMPORTANTE: per la sicurezza personale, il
lato del mozzo PowerTap opposto alla corona
deve essere montato con una configurazione di
raggiatura di almeno 3 elementi. In accordo con
il progetto PowerTap brevettato, la coppia
viene trasferita attraverso il mozzo sul lato op-
posto alla corona. La mancata osservanza di
questa precauzione potrebbe invalidare la gar-
anzia.
