Guía de instalación del disco PowerTap Pro

Advertencias:



El disco podría calentarse mucho durante el uso. Evite el contacto durante el giro y
después del mismo.



El disco puede tener bordes afilados. Evite el contacto mientras la rueda está giran-
do.



La instalación debe ser realizada por un técnico experimentado. Una instalación
incorrecta podría provocar daños graves o fatales.



Este producto está diseñado exclusivamente para un uso todo terreno.

Mantenimiento y rodaje:



Se requiere un período de rodaje de 30-40 paradas completas y moderadas para
que los discos alcancen toda su potencia de frenado.



El disco se puede limpiar periódicamente con alcohol isopropílico.



Se debe comprobar periódicamente que los tornillos del disco tienen el par de aprie-
te adecuado.



Para sustituir las pilas primero se debe extraer el disco. Consulte la página 36 del
manual de usuario para conocer las instrucciones adicionales.

Instrucciones de montaje:

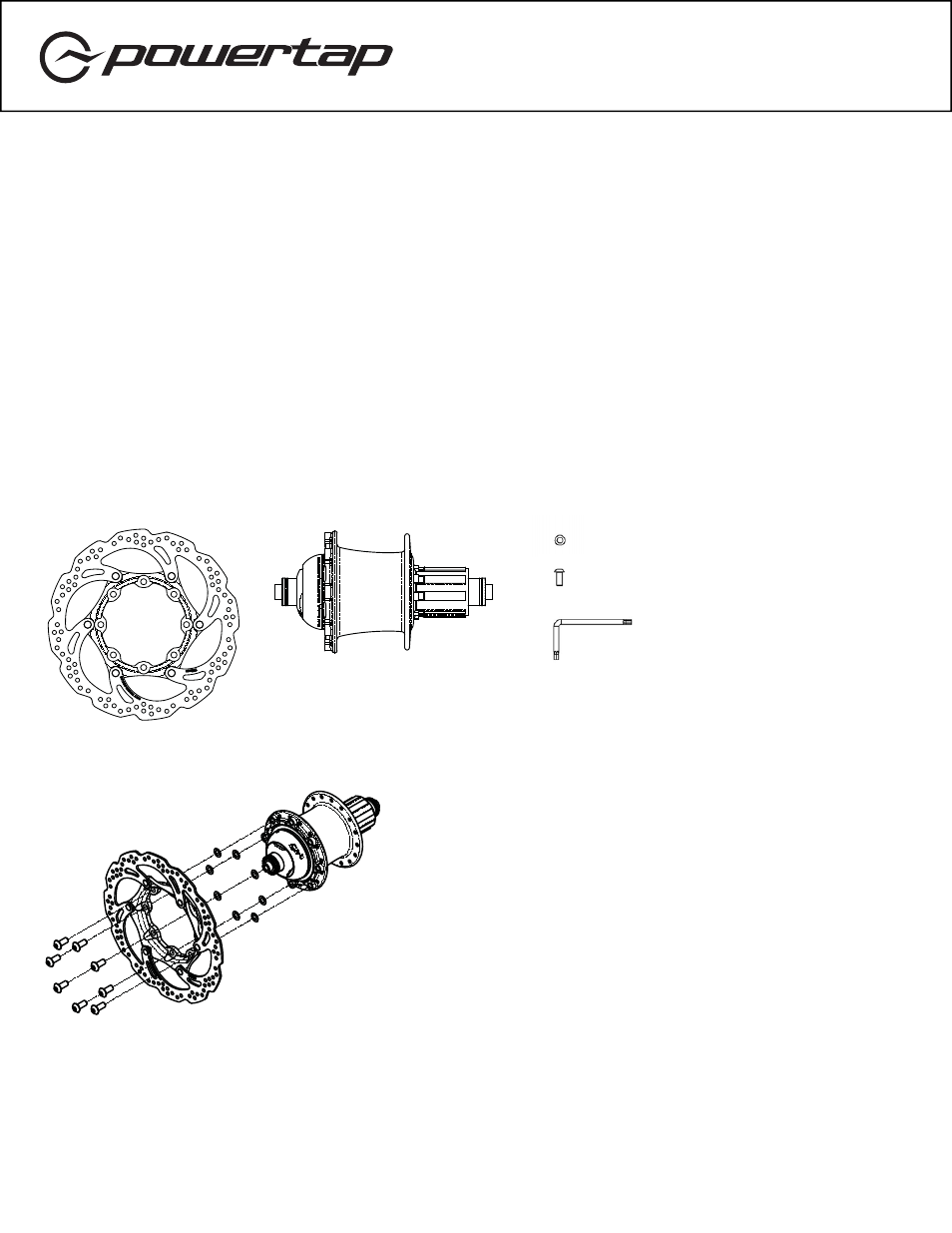

Este kit incluye:













Realice el montaje como se indica:














Notas:



Apriete los tornillos a 620 Ncm (55 in-lbs), según un patrón de estrella.



Opcional: las arandelas M5 x 0,2 mm se pueden utilizar entre el cubo y el disco para centrar el disco en calibre.

1x

1x

16x

8x

1x

Información adicional/Piezas de repuesto



Para conseguir discos de repuesto, póngase en contacto con Saris.



Consulte el manual de usuario para obtener información adicional.

Arandelas M5 x 0,2 mm

Tornillos M5 x 12 mm

Llave T25 Torx

Cubo PowerTap Pro MTB Disc

Disco PowerTap de 160 mm

Información de diseño del cubo/rueda:



Orificios de radios: 32



Diámetro del rotor de disco: 160 mm



Distancia del cubo a la tuerca de bloqueo:
135 mm



Dimensiones de la corona en el lado sin
transmisión:



Diámetro de la corona: 74,0 mm

Centro a corona: 31.3 mm



Dimensiones de la corona en el lado de
transmisión:

Diámetro de la corona: 70,0 mm

Centro a corona: 18.5 mm



IMPORTANTE: Por su seguridad, el lado
sin transmisión del cubo PowerTap debe
estar fabricado con al menos un patrón de
enlazado de 3x. Gracias al diseño pa-
tentado de PowerTap, el par se transfiere a
través del cubo al lado sin transmisión. Si
no se observan estas precauciones se anu-
lará la garantía.

Saris Cycling Group, Inc. 5253 Verona Road Madison WI 53711 800.783.7257 www.powertap.com

21609 05/13
