10 СБОРКА И ПОДГОТОВКА К РАБОТЕ
ПРИМЕЧАНИЕ
1 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле питания. Один
раз намотайте кабель питания на ферритовый сердечник.
2 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле. Поместите
ферритовый сердечник рядом с телевизором.
- При наличии двух ферритовых сердечников выполните действия, как показано на рис. 1.
- При наличии трех ферритовых сердечников выполните действия, как показано на рис. 1 и рис. 2.
y y Для оптимального соединения кабели HDMI и USB-
устройства должны иметь кайму толщиной не более 10
мм и шириной не более 18 мм. Используйте удлинитель
с поддержкой USB 2.0, если кабель USB или флэш-
накопитель USB не входит в порт USB на вашем
телевизоре.
A
B B
A
*A 10 мм
*B 18 мм
y y Комплектация вашего продукта может отличаться в зависимости от модели.
y y Спецификации продуктов или содержание данного руководства может изменяться без
предварительного уведомления ввиду модернизации функций продукта.

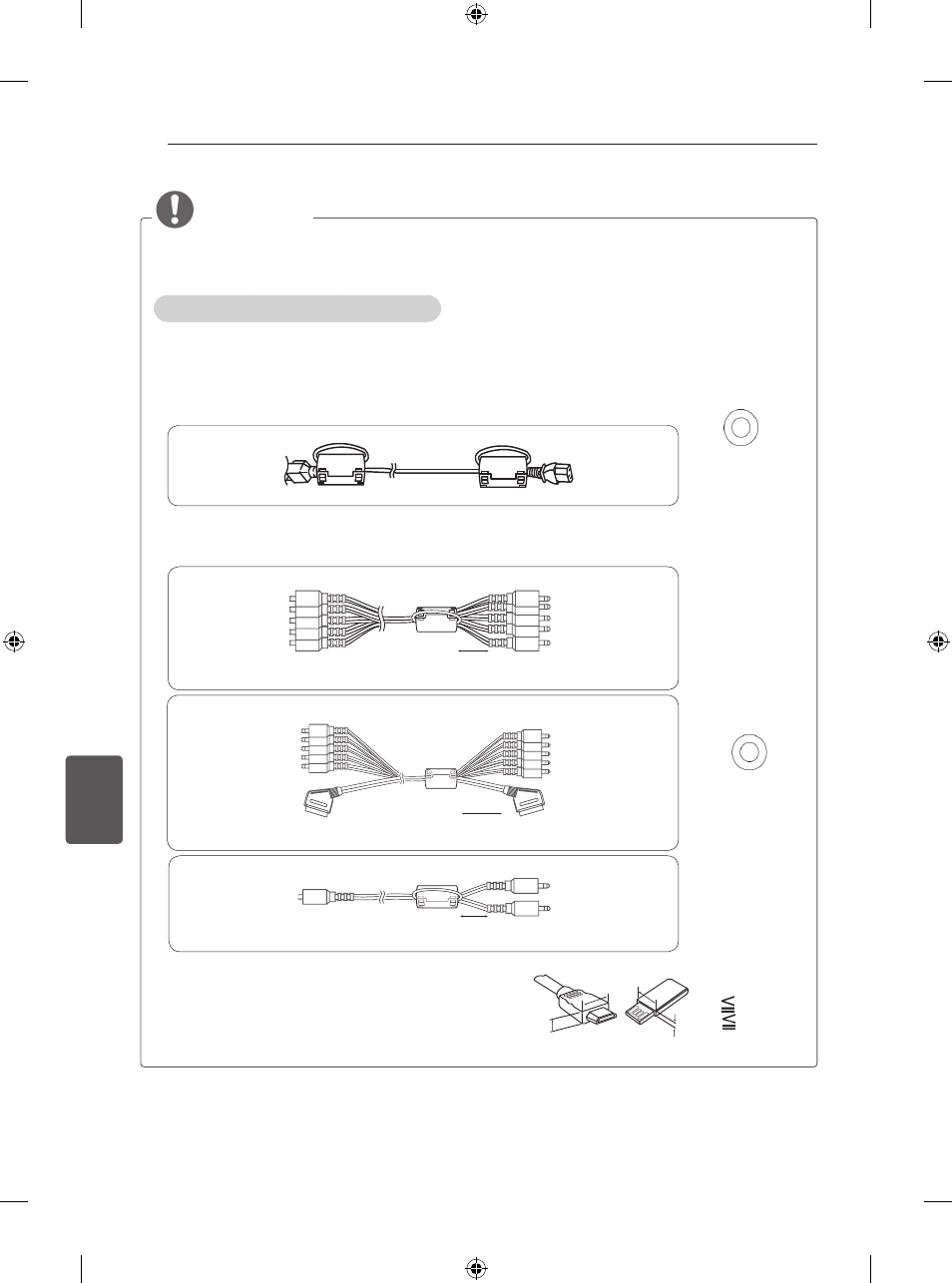

Использование ферритового кольца
[с внешним
устройством]
[Рис. 2-1]
[с телевизором]
10 мм(+ / - 5 мм)
Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый
сердечник.
(Черный)
[Вид ферритового
сердечника в
разрезе]
[с внешним
устройством]
[Рис. 2-2]
[с телевизором]
10 мм(+ / - 5 мм)
Соберите и свяжите компонентный кабель Y, Pb, Pr, L, R и Scart кабеля ферритовый
сердечник.
10 мм(+ / - 5 мм)
[с внешним
устройством]
[Рис. 2-3]
[с телевизором]
Один раз намотайте аудиокабель ПК на ферритовый сердечник.
[со штепсельной
вилкой]
[с телевизором]
[ Рис. 1]
Поместите ферритовый сердечник рядом с телевизором и штепсельной вилкой.
[Вид ферритового
сердечника в
разрезе]
(Черный)
