10
EESTI
MONTEERIMINE JA ETTEVALMISTAMINE
1 Elektromagnetiliste häirete vähendamiseks toitekaablis kasutage ferriitsüdamikku.
Kerige arvuti helikaabel üks kord ümber ferriitsüdamiku.
2 Kaablis elektromagnetiliste häirete vähendamiseks kasutage ferriitsüdamikku.
Paigutage ferriitsüdamik teleri lähedale.
- Kahe ferriitsüdamiku korral toimige jooniste 1 kohaselt.
- Kolme ferriitsüdamiku korral toimige jooniste 1 ja 2 kohaselt.
y y Optimaalseks ühenduseks peaksid HDMI- ja USB-seadmete
kaablite sooned olema vähem kui 10 mm paksused ja 18
mm laiused. Kui USB-kaabel või -mälupulk ei sobi teleri
USB-pessa, kasutage USB 2.0 toega pikenduskaablit.
A
B B
A
*A 10 mm
*B 18 mm
y y Tootekomplekti kuuluvad elemendid sõltuvad mudelist.
y y Toote tehnilisi andmeid või selle kasutusjuhendi sisu võidakse toote funktsioonide uuendamise tõttu muuta
sellest eelnevalt teavitamata.

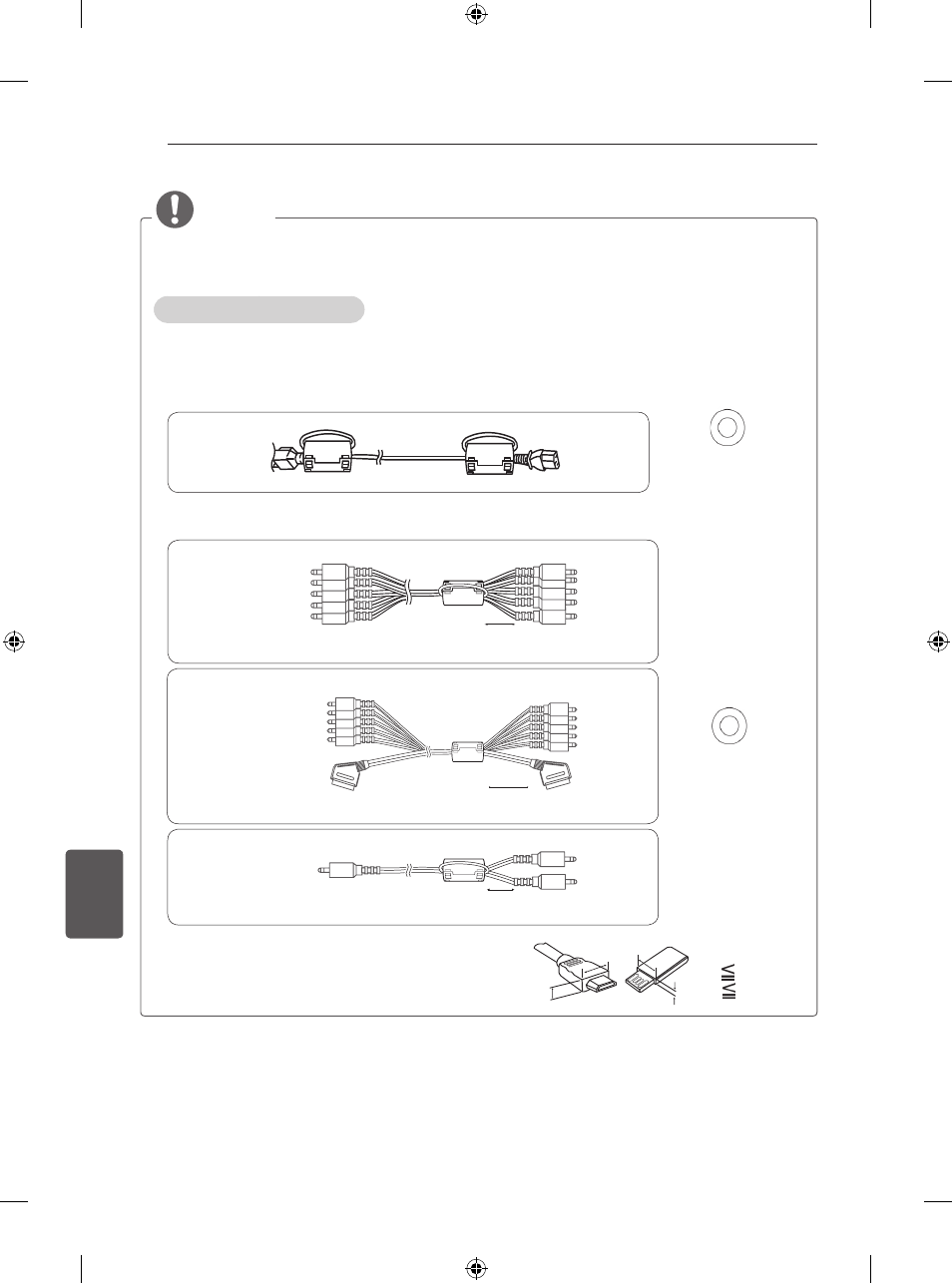

Ferriitsüdamiku kasutamine
[välisseadmesse]
[Joonis 2-1]
[telerisse]
10 mm(+ / - 5 mm)
Kerige Y, Pb, Pr, L, R komponentkaabel ferriitsüdamikule üks kord.
(Must)
[ferriitsüdamiku
ristlõige]
[välisseadmesse]
[Joonis 2-2]
[telerisse]
10 mm(+ / - 5 mm)
Koguge Y, Pb, Pr, L, R komponentkaabel ja scart kaabel kokku ja siduge need
Ferriitsüdamik.
10 mm(+ / - 5 mm)
[välisseadmesse]
[Joonis 2-3]
[telerisse]
Kerige arvuti helikaabel ferriitsüdamikule üks kord.
[pistikupessa] [telerisse]
[ Joonis 1]
Paigutage ferriitsüdamik teleri ja pistikupesa lähedale.
[ferriitsüdamiku
ristlõige]
(Must)
MÄRKUS
