2
CAPÍTULO 1

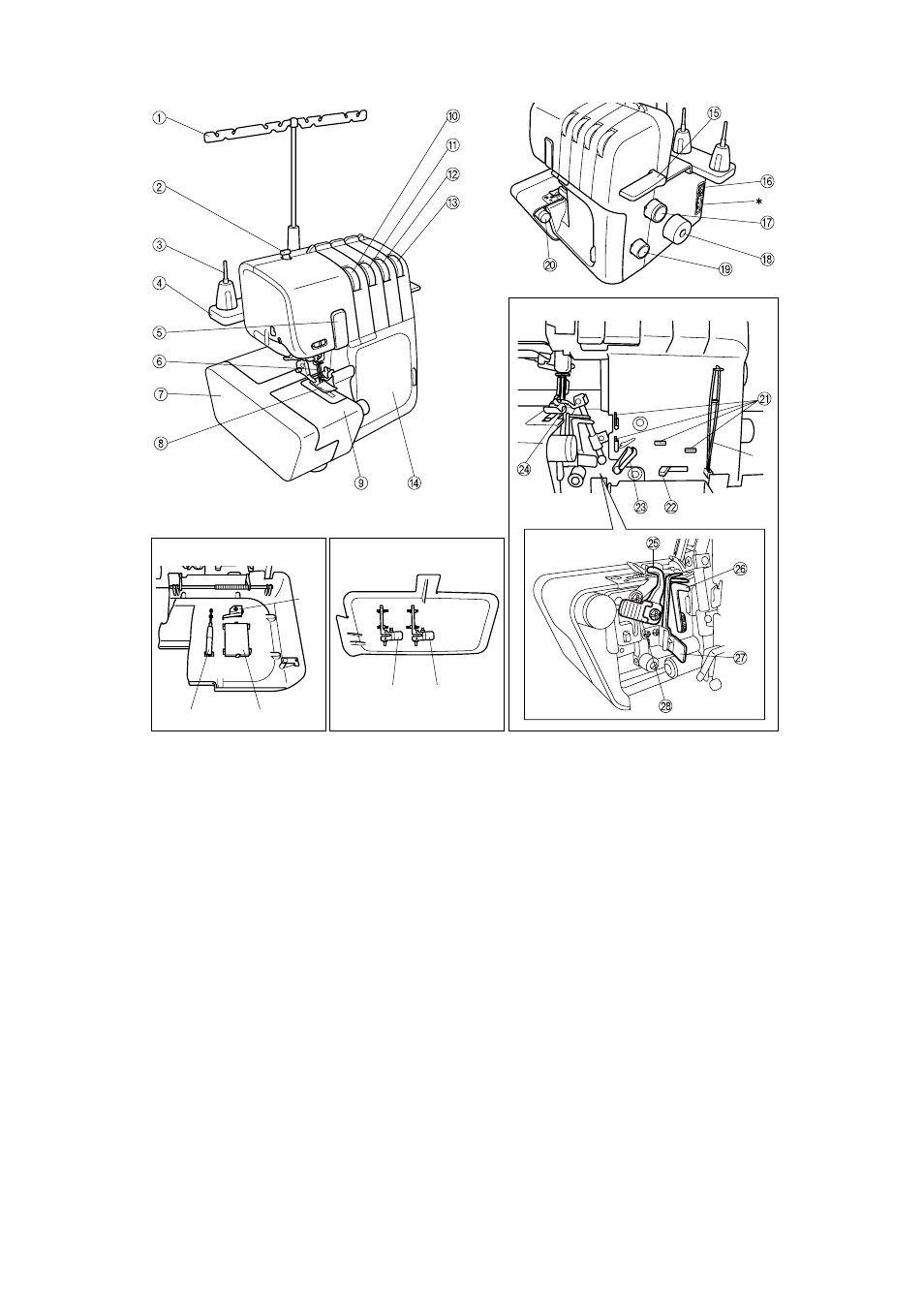

NOMBRES DE LAS PARTES Y SUS FUNCIONES
Interior de la tapa delantera
Palanca de enhebrado del áncora inferior
M
Toma de hilo para áncoras
N
Áncora superior
O
Cuchilla superior
P
Áncora inferior
Q
Uñeta de puntadas
R
Palanca de cuchilla
1
Compartimento de la tapa delantera
Los accesorios pueden guardarse en este compartimiento.
Conjunto de cambio de hilo,
2
Compartimiento del suplemento para la mesa
Las uñetas de puntadas pueden guardarse en este
compartimiento. (Véase el CAPÍTULO 5 "Puntada overlock
estrecha/de dobladillo enrollada".
* Aberturas de ventilación de la parte trasera y de los lados.
(en la parte trasera)
1
Árbol del hilo
2
Tornillo de ajuste de la presión del prensatelas
3
Portabobinas
4
Soporte de la bobina
5
Tapa de toma de hilo
6
Agujas
7
Suplemento para la mesa
8
Prensatelas
9
Tapa de tejido
0
Disco de tensión del hilo de la aguja izquierda
A
Disco de tensión del hilo de la aguja derecha
B
Disco de tensión del hilo del áncora superior
C
Disco de tensión del hilo del áncora inferior
D
Tapa delantera
E
Palanca de levantamiento del prensatelas
F
Interruptor de alimentación principal y de luz
G
Disco de ajuste del largo de las puntadas
H
Ruedecilla
I
Disco de ajuste de velocidad de
alimentación con diferencial
J
Disco de ancho de las puntadas
K
Guía de enhebrado
