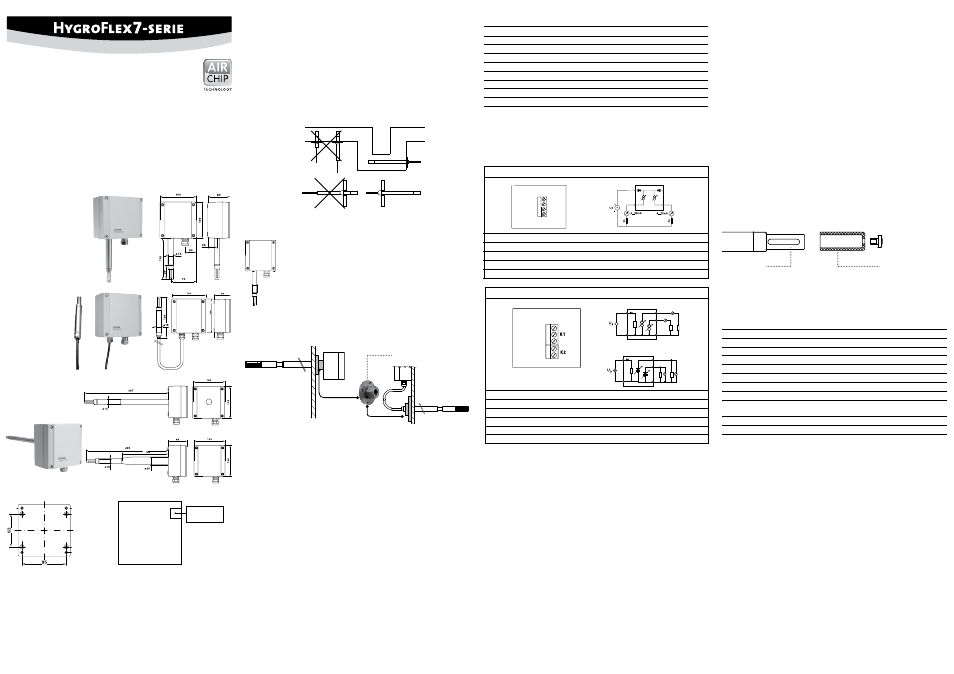

Digitaler Messumformer für Feuchte- und Temperatur
Wand- / Kabel- und Kanalversion

Kanalausführung (Typ C)

Mechanische installation

Allgemeine Empfehlungen
Die relative Feuchte ist extrem temperaturabhängig. Deren exakte Messung erfordert, dass Fühler
und Sensoren genau auf dem Temperaturniveau der zu messenden Umgebung sind. Daher kann
der gewählte Installationsort einen bedeutenden Einfluss auf die Leistung des Gerätes haben.
Die Einhaltung der folgenden Richtlinien garantiert Ihnen eine optimale Leistung des Gerätes:

a) Wählen Sie einen repräsentativen Installationsort: Installieren Sie den Fühler an einem Ort, wo

die Feuchte-, Temperatur- und Druckverhältnisse für die zu messende Umgebung repräsentativ
sind.

Wandausführung (Typ W)

Bohrschablone für alle Typen

Service Stecker

Herzlichen Glückwunsch zum Kauf Ihres neuen HygroFlex7-Serie Messumformers. Sie haben
damit ein dem neuesten Stand der Technik entsprechendes Gerät erworben. Bitte lesen Sie diese
Anleitung genau durch, bevor Sie das Gerät installieren.

Allgemeine Beschreibung

Die HygroFlex7-Serie Geräte sind universelle Messumformer für die Übertragung von Feuchte- und
Temperaturmesswerten. Diese Kurzbedienungsanleitung beschränkt sich auf die Beschreibung
der wichtigsten Funktionen und der Installation des Gerätes. Die detaillierte Bedienungsanleitung
finden Sie im Internet unter:

www.rotronic.com

Abmessungen / Anschlüsse

Service Stecker
(Mini-USB)

Kanalausführung
(Typ-D) fьr ш 15 mm Fühler
(Typ-A) fьr ш 25/15 mm Fühler

(Typ-D) fьr ш 15 mm Fühler

(Typ-A) fьr ш 25/15 mm Fühler

AC5005 Montageflansch
für 15 mm Fühler

b) Stellen Sie genügend Luftbewegung am Fühler sicher: Eine Luftgeschwindigkeit von mindestens

1 Meter/Sekunde beschleunigt und erleichtert die Anpassung des Fühlers an wechselnde
Temperaturen.

c) Zu vermeiden sind:
1. Fühler zu nahe an Heizelementen, Kühlschlangen, kalter oder warmer Wand, direkte
Sonneneinstrahlung etc.
2. Fühler zu nahe an Dampf-, Injektor, Befeuchter oder direktem Niederschlag.
3. Unstabile Druckverhältnisse bei grossen Luftturbulenzen.
d) Tauchen Sie den Fühler so weit als möglich in die zu messende Umgebung ein.
e) Vermeiden Sie die Ansammlung von Kondensat an den Kontaktdrähten des Sensors. Instal-

lieren Sie den Fühler so, dass die Fühlerspitze nach unten zeigt. Wenn dies nicht möglich ist,
installieren Sie ihn in horizontaler Position.

Der Messumformer (Typ-W) wird
so montiert, dass der Fühler nach
unten gerichtet ist.

Mit der auf der Verpackung aufge-
zeichneten Bohrschablone werden
die nötigen Löcher gebohrt. Danach
werden die mitgelieferten Dübel ein-
gesetzt um dann den Messumformer
mit Hilfe der Schrauben zu montieren.

Montage der Kanalversion Typ-D / Typ-A
Zur Vermeidung von Messfehlern sollten mindestens 200 mm des Fühlers in die zu messende
Umgebung eingetaucht sein. Verwenden Sie gegebenenfalls den Montageflansch AC5005 (nur für
Typ-D und Typ-C) um den Fühler zu installieren und den Messumformer zu fixieren.

Elektrische installation

Allgemein
Maschinen und Messgeräte sollten nicht mit der selben Spannungsversorgung versorgt werden.
Ist dies nicht möglich müssen geeignete Spannungs-Stromfilter eingebaut werden.

Blitzschutz
Wo notwendig muss ein Blitzschutz installiert werden.
Kabelspezifikation
Der HF7 wird entweder mit einer M16 Kabelverschraubung oder einem ½” Conduit Adapter ausge-
liefert. Damit das Kabel durch die Kabelverschraubung sicher gehalten/geklemmt wird, muss ein
Kabel mit einem Durchmesser von 6 bis 7mm / (0,236 to 0,275 inch) mit 18 AWG benützt werden.
Erdung
Es empfiehlt sich die (-) Seite von der Spannungsversorgung zu erden. (Speziell bei Messungen
kleiner 35 %rF).
Stromversorgung
HF72: (2-Leiter, Stromschleife): 10 bis 28 VDC – Abhängig von der angeschlossenen Last. Die mini-
male Spannungsversorgung kann wie folgt berechnet werden. V min = 10 V + (0,02 x Bürde*) *Bürde
(Widerstand in Ohm). Für die maximum Last von 500 Ohm, ist die minimale Spannung: 10 + (0,02
x 500) = 20 VDC. Mit beiden Ausgängen geschlossen beträgt die Stromaufnahme 40 mA maximal.
HF73: (3-Leiter mit Analogausgängen): 5 bis 40 VDC oder 5 bis 28 VAC. Mit beiden Ausgängen
angeschlossen beträgt die maximale Stromaufnahme <50 mA.

Achtung: Falsche Versorgungsspannungen sowie zu grosse Belastungen der Ausgänge

können den Messumformer beschädigen.

Klemmenbelegung / Anschlussschemata
Anhand der Tabelle Versorgungsspannung / Technologie wird der Typ definiert, um folgende
Anschluss-Schemas verwenden zu können:

2- oder 2x2 Leiter / HF720

Klemme Beschreibung
K1-1-H+V

Spannungsversorgung +

K1-2-H_OUT

Feuchte-Analogausgang +

K1-3-T+V

Spannungsversorgung +

K1-4-T_OUT

Temperatur-Analogausgang +

T+V

T_OUT

H_OUT

H+V

H + V
H _ OUT
T + V
T _ OUT

K 1

1
2
3
4

3 / 4 Leiter Schaltung / HF73x

Klemme Tuchel

Beschreibung

K1-1 OUT1

Feuchte-/Taupunkt-Analogausgang +

K1-2 OUT2

Temperatur-Analogausgang +

K1-3 GND

3 und 5

Analog GND

K2-1 PWR

Spannungsversorgung + / Phase

K2-2 GND

GND / Neutral

Programmierung

Die Grundeinstellungen der Geräte werden im Werk, gemäss Ihrer Bestellung, vorgenommen.
Die Transmitter werden im Werk justiert, sodass eine Überprüfung oder Nachjustierung bei
der Installation nicht notwendig ist. Die Geräte können sofort nach der Installation in Betrieb
genommen werden.

Display
Bei Modellen mit LC-Display, kann der Wert direkt abgelesen werden. Displayeinstellungen können
nur mit der HW4 Software eingestellt werden.

Fehlerquellen

Messwerte können durch folgende Einflüsse beeinträchtigt werden:
Temperaturfehler
Durch zu kurze Angleichzeit, kalte Aussenwand, Heizkörper, Sonneneinstrahlung usw.
Feuchtefehler
Durch Dampf, Wasserspritzer, Tropfwasser oder Kondensation am Sensor usw. Jedoch wird die
Reproduzierbarkeit und Langzeitstabilität dadurch nicht beeinträchtigt, auch wenn der Fühler über
längere Zeit einer hohen Feuchte oder Sättigung mit Wasserdampf (Kondensation) ausgesetzt wurde.
Verschmutzung
Durch Staub in der Luft. Die Wahl des Fühlerfilters ist abhängig vom Verschmutzungsgrad des
Messortes und ist periodisch zu reinigen oder zu ersetzen.

Stromausgang

Spannungsausgang

K2: PWR

K2: GND

K1: GND

K1: OUT1

K1: OUT2

K2: PWR

K2: GND

K1: GND

K1: OUT1
K1: OUT2

PWR
GND 2

GND

1
2
3

OUT1

OUT2

Skalierung / Justierung / Firmware update
Mit Hilfe der HW4 Software und dem Servicekabel AC3006 können folgende Einstellungen
durchgeführt werden:
• Neuskalierung der Ausgänge
• Justierung
• Firmware update

Eine detaillierte Beschreibung finden Sie im Manual welches Sie im Internet unter :
www.rotronic.com herunterladen können.

Periodische Kalibrierung des Fühlers / Messumformers
Sowohl der Pt100 RTD Temperatursensor als auch die dazugehörende Elektronik sind sehr stabil
und müssen nach der Werkskalibrierung normalerweise nicht verändert oder kalibriert werden.
Die Langzeitstabilität der ROTRONIC Hygromer Feuchtesensoren ist typischerweise besser als
1 %rF pro Jahr. Für eine maximale Genauigkeit empfehlen wir eine Kalibrierung der Fühler ca. alle
sechs bis zwölf Monate. In Anwendungen wo der Sensor Schadstoffen ausgesetzt ist, kann eine
häufigere Kalibrierung notwendig sein. Die Kalibrierung kann durch den Benutzer selber vor Ort
oder im Labor bzw. in der Werkstatt vorgenommen werden. Für Routine- Kalibrierungen sollte der
Fühler an einem oder zwei Punkten geprüft werden.

reinigung / Ersatz des Filters (Optional)
Abhängig von der Umgebung, sollte der Filter von Zeit zu Zeit überprüft und gereinigt werden.
Korrodierte, verbleichte Filter müssen erstzt werden. Der HF7 hat einen austauschbaren Filterein-
satz, welcher durch lösen der Schraube ersetzt werden kann. (Der Filterträger wird nicht entfernt)

Die Elektronik des Transmitters selber erfordert normalerweise keine Kalibrierung im Feld. Die
Elektronik lässt sich nicht im Feld reparieren und sollte bei Problemen ans Herstellerwerk retourniert
werden. Für die Details der Kalibrierung verweisen wir auf die Vollversion des Bedienerhandbuches,
die vom Internet geladen werden kann.

Technische Daten (Messbereich am Fühler)

Temperatur Feuchte

Typ W / A

-100…100 °C / 0…100 %rF *

Typ D

-100…150 °C / 0…100 %rF

Typ N

-100…200 °C / 0…100 %rF *

* Mit PPS Fühler

-100…200 °C / 0…100 %rF

Genauigkeit

±1,0 %rF, ± 0.2 K @ 23 °C

Schutzart

IP65 unbrennbar

Ausgänge

Strom- oder Spannungssignal

Technische Daten (Einsaztbereich)
Temperatur

-40...85 °C / -10...60 °C mit Display

Feuchte

0...100 %rF, nicht kondensierend

Filter

Filterträger

Montage der Wand- und Kanalversion Typ-W
Ausrichtung

Montage (siehe Bohrschablone)

Versorgungsspannung / Technologie
Typ

Spannungsversorgung V+

Bürde

Ausgang

2- oder 2x2 Leiter
HF720

10...28 VDC: 10 V + (0,02 x Bürde)

Max 500

4...20 mA

3 / 4 Leiter
HF731

15...40 VDC / 12...28 VAC

Max 500

0...20 mA

HF732

15...40 VDC / 12...28 VAC

Max 500

4...20 mA

HF733

5...40 VDC / 5...28 VAC

Min 1000

0...1 V

HF734

10...40 VDC / 8...28 VAC

Min 1000

0...5 V

HF735

15...40 VDC / 12...28 VAC

Min 1000

0...10 V
