ROTRONIC MP100A User Manual

Page 7

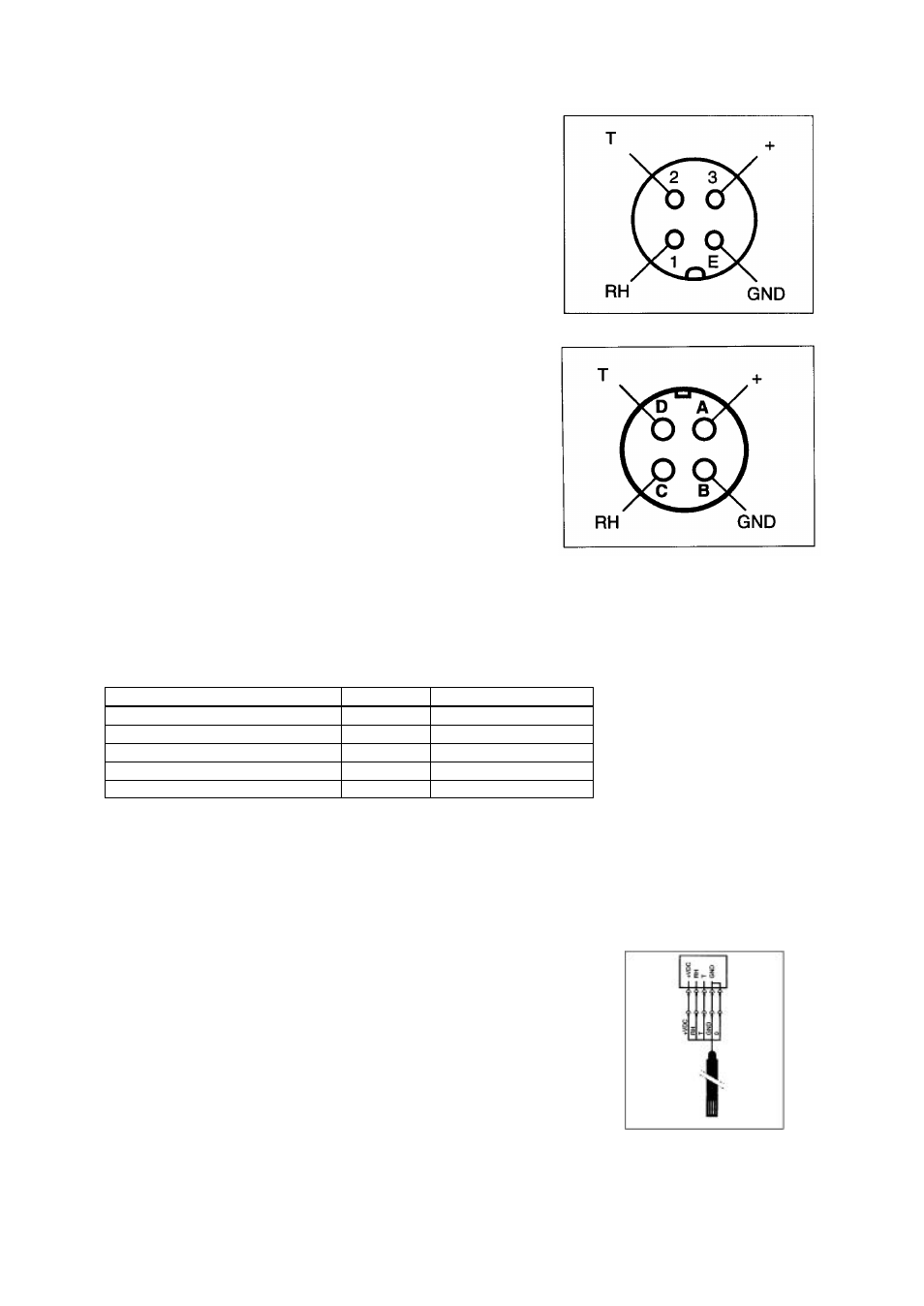

Ausführung mit Tuchel- Stecker 4-polig
Beispiel: MP1O1A -T4-W4W

Ausführung mit Cannon- Stecker
Beispiel: MP101A -C4-W4W

8.2 Anschlusskabel ohne Stecker

Code CP

PVC- Kabel

Code CG

PUR- Kabel grau

Beispiel:

MP101A -CG02...

Draht- Farbe

Speisespannung

+ VDC

grün

relative Feuchte

% RH(+)

weiss

Temperatur

T (+)

braun

Kompensation

gelb

gemeinsame Masse(-) - VDC

GND

Schirm

8.3 Kabelkompensation

Dieses Kapitel ist nur zu beachten, wenn für die Auswertung kein ROTRONIC- Anzeigegerät verwendet
wird. Die integrierte Kabelkompensations- Schaltung erlaubt die Verwendung eines bis zu 100 m langen
Anschlusskabels ohne Messsignal- Beeinflussung.

a) Tuchelstecker 7-polig
Die Verbindung vom Fühler zum Anzeigegerät benötigt 5 Leiter
(KabeI 5- adrig oder 4- adrig + Schirm). Beim Kabeltyp 4- adrig
+ Schirm wird der Schirm für die gemeinsame Masse «GND"
verwendet.

Damit die Kabelkompensation funktioniert, muss an der
verbraucherseitigen Steckdose (Anzeige, Regler, Wandler) die
Kompensation «0» mit der gemeinsamen Masse «GND»
verbunden werden.
