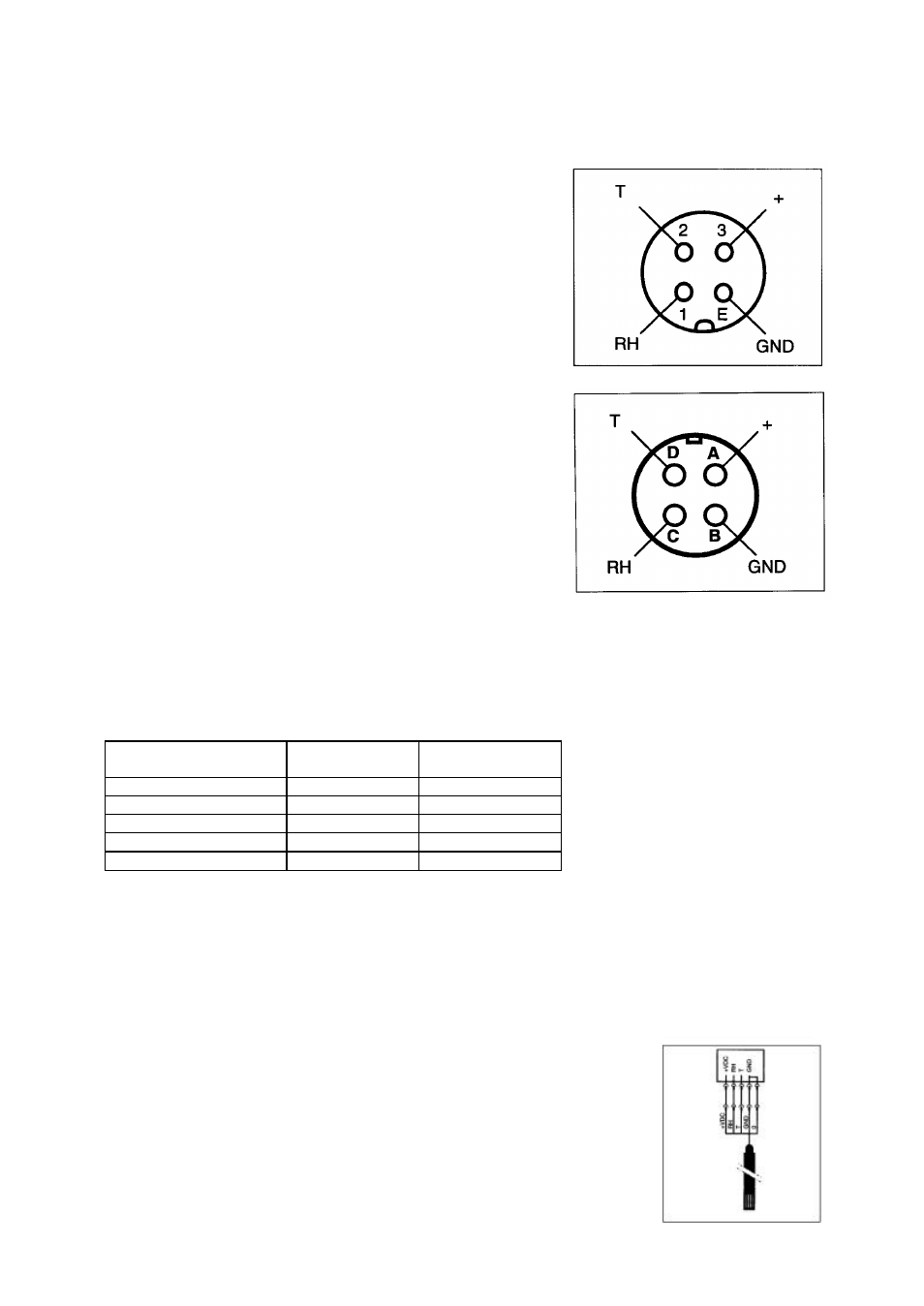

Version avec connecteur type Tuchel 4 pôles
Exemple: MP101A-T4-W4W
Version avec connecteur type Cannon
Exemple: MP101A-CS02-C4-W4W
8.2 Câbles de raccordement sans connecteur
Code CP Câble PVC
Code CG Câble PUR gris
Exemple: MP101A-CG02...
Couleur du fil
Tension d'alimentation + VDC vert
Humidité relative %RH (+) blanc
Température T (+) marron
Compensation 0 jaune
Moins mesures -V DC GND Blindage
8.3 Compensation de câble
Ce chapitre doit être pris en considération seulement quand on n'utilise pas un appareil d'affichage de
ROTRONIC AG pour l'évaluation.
Le circuit intégré de compensation de câble permet d'utiliser un câble de raccordement pouvant mesurer
jusqu'à 100 m de longueur sans influence sur le signal de mesure.
a) Connecteur type Tuchel7 pôles Le raccordement du capteur vers
l'appareil d'affichage a besoin de 5 conducteurs (câble à 5 conducteurs ou
à 4 conducteurs + blindage). Avec le câble de type 4 conducteurs +
blindage, le blindage est utilisé pour le «GND».
Afin que la compensation de câble fonctionne, il faut que la compensation
«0» soit reliée avec le «GND» par la prise du consommateur (affichage,
régulateur, transducteur, etc.).
Si le câble à 5 conducteurs est prolongé par un autre qui a également 5
conducteurs mais qui est équipé d'un connecteur à 4 pôles, on peut
l'utiliser pour raccorder la compensation «0" au «GND». Dans ce cas, la
