7. Accessoires et pièces de rechange
Utilisez uniquement les accessoires et pièces détachées originaux de notre actuel catalogue de vente
"MESURE DE l'HUMIDITÉ ET DE LA TEMPÉRATURE".
8. Caractéristiques techniques Série MP 100A
Elément sensible d'humidité ROTRONIC-HYGROMER
®
IN-1
Elément sensible de température RTD Pt 100 1/3DIN
Gamme d'utilisation: Humidité / 0...100% HR Température -40...+60°C
Précision à 23°C:
Humidité :
Température
±1% HR (5...95 %HR), ±2 %HR <5%, >95 %HR)
±0,3 °C
Reproductibilité :
Humidité
Température
<0,5% HR
<0,1°C
Stabilité à long terme, Humidité
typique sous conditions normales < 1 % HR/an
Constante de temps à 23°C et vitesse d'air 1 m/s: Humidité <10s ; Température < 15 s
Points d'ajustage (potentiomètre)
Humidité
Limitation 100 %
Température
35%,80%,10%
Hmax
T min, T max
Signaux de sortie:
Humidité
Température
-MP 101A,111A
-MP 102A, 112A
-MP103A,113A
0...1 VCD = 0...100 %HR
-0.4..+0.6 VCD = -40..+60 °C
0...1 VDC = -30..+70 °C
0...1 VDC = -40..+60 °C
Charge par sortie > 1000 Ohm
Tension d'alimentation
-MP 101A, 102A, 103A
-MP111A,112A,113A
4,8...30 VCD
3,6...12 VCD
Consommation max. de courant 8 mA (4,8...30 VCD 7 mA (3,6...12 VCD
Raccordement du capteur (Standard) Connecteur type Tuchel 7 pôles
Protection de l'élément sensible Filtre en treillis métallique
Poids 70 g

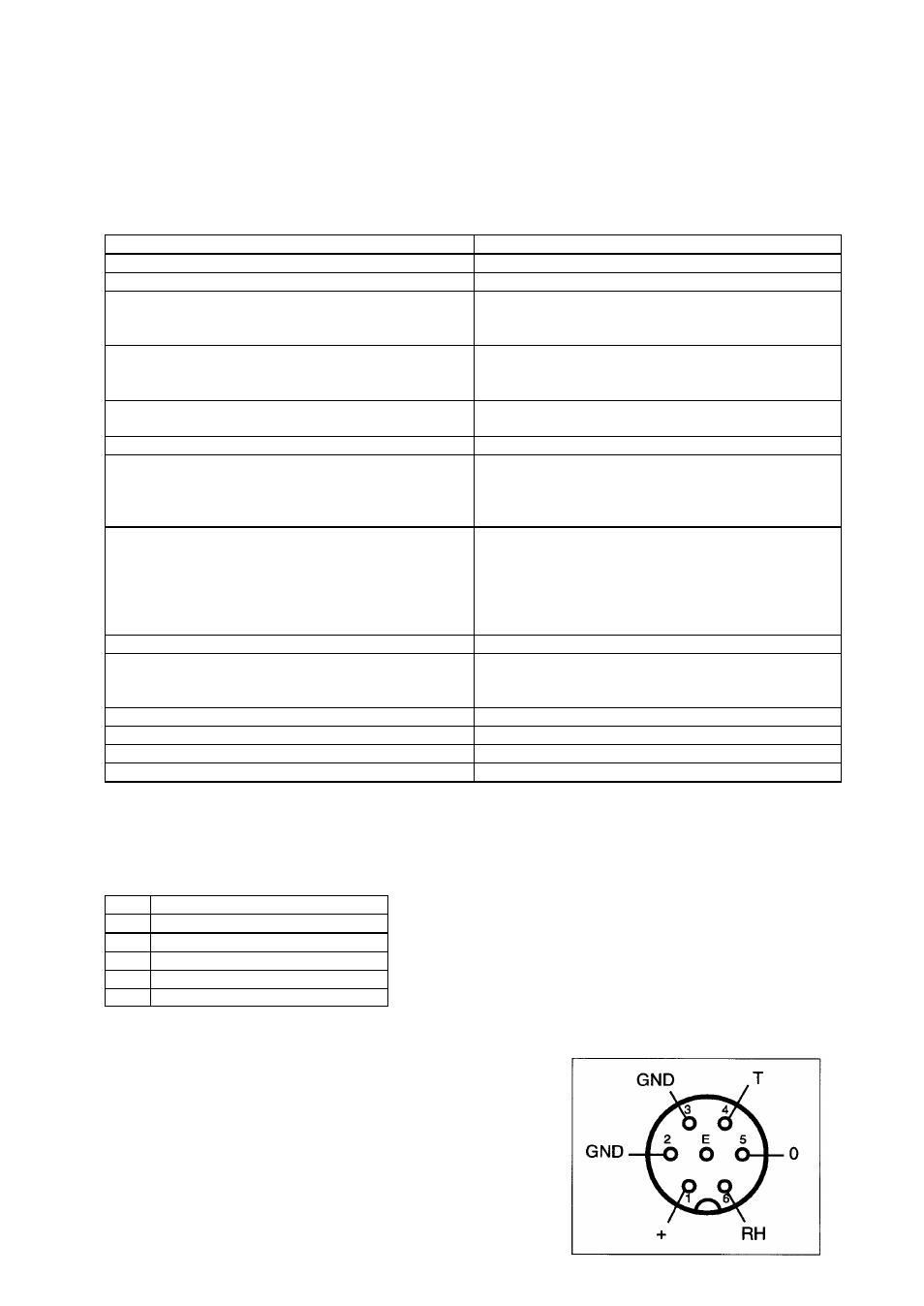

8.1 Raccordement du connecteur
Choisissez le schéma de raccordement du connecteur qui convient à votre capteur. Exemple: Code pour
version standard avec connecteur type Tuchel 7 pôles: T7
Désignations des raccordements
+ Tension d'alimentation + VDC
GND Moins mesures (-), -VDC
RH
Humidité (+)
T Température (+)
0 Compensation de câble
Vue du côté de raccordement de la contre-fiche.
Version standard avec connecteur type Tuchel 7
pôles
Exemple: MP101A-T7-W4W
