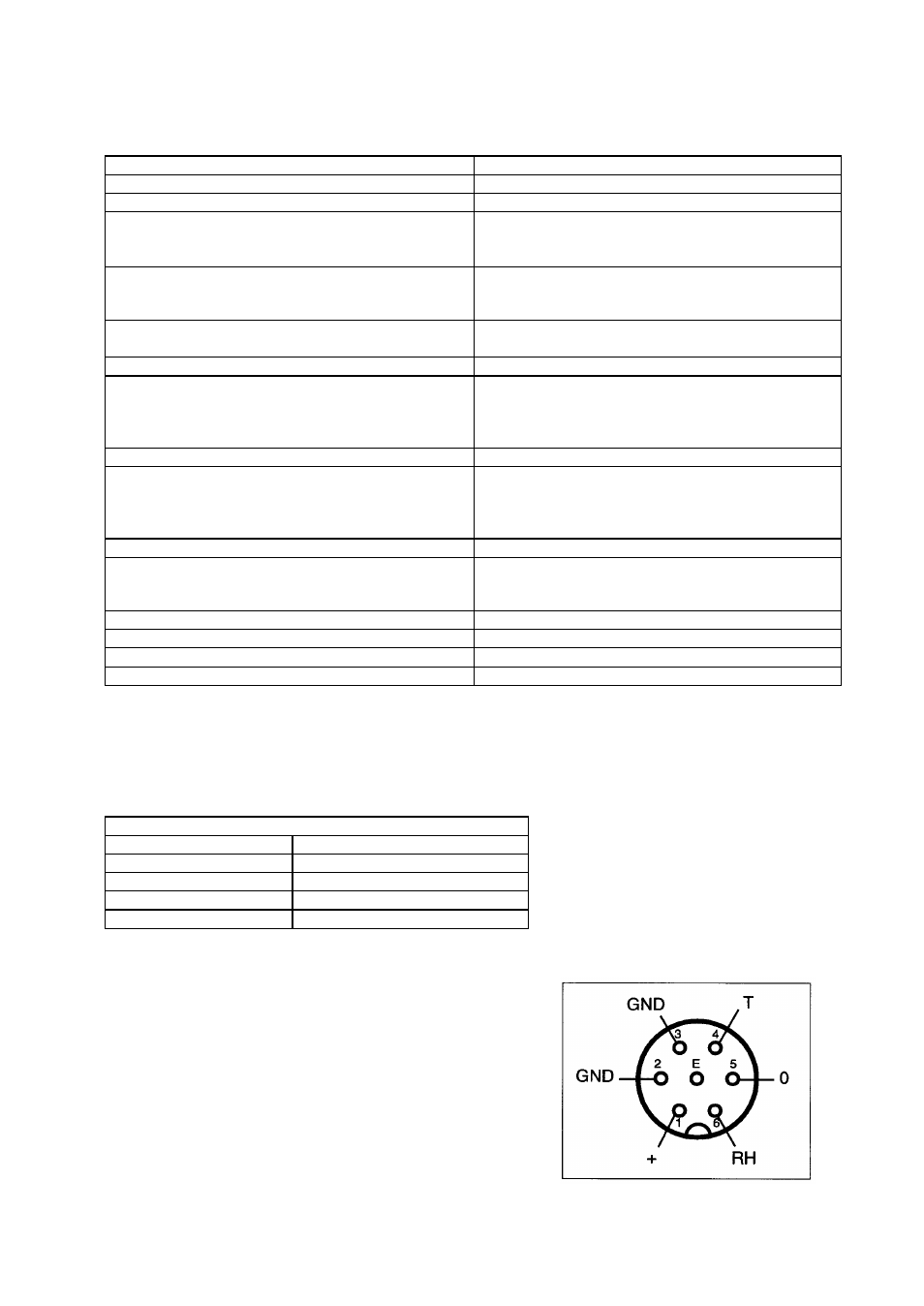

8. Technische Daten Typenreihe MP 100A

Feuchte- Sensor

ROTRONIC-HYGROMER

IN-1

Temperatur-Sensor

RTD Pt 100 1/3 DIN

Einsatzbereiche:

Feuchte 0...100%rF / Temperatur -40...+60°C

Genauigkeit bei 23°C:

Feuchte

Temperatur

±1%rF(5...95%rF) : ±2%rF «5%, > 95% rF)
±0,3°C

Reproduzierbarkeit:

Feuchte

Temperatur

< 0,5% rF
< 0,1°C

Langzeitstabilität Feuchte
typisch bei Normalbedingungen

< 1 % rF /Jahr

Zeitkonstante bei 23°C und 1 m/s Luftbewegung:

Feuchte< 10 s / Temperatur < 15 s

Justierpunkte(Potentiometer)

Feuchte

Begrenzung 100%

Temperatur

35%,80%,10%
Hmax
Tmin, Tmax

Ausgangssignal Feuchte:

0...1 VDC = 0...100 %rF

Ausgangssignal Temperatur:

-MP 101A, 111A

-MP 102A, 112A

-MP 103A, 113A

-0.4..+0.6 VDC = -40..+60 °C
0...1VDC = -30..+70 °C
0...1 VDC = -40..+60 °C

Bürde pro Ausgang

> 1000 Ohm

Speisespannung

MP 101A, 102A, 103A

-MP111A,112A,113A

4,8...30 VDC
3,6...12 VDC

Max. Stromaufnahme

8 mA (4,8...30 VDC) 7 mA (3,6...12 VDC)

Fühleranschluss(Standard)

Tuchel-Stecker 7-polig

Sensorschutz:

Drahtfilter

Gewicht

70 g

8.1 Steckerbelegung

Suchen Sie das zu Ihrem Fühler gehörende Steckeranschlussbild
Beispiel:
Code bei der Standard-Version mit Tuchel- Stecker 7-polig: T7

Anschlussbezeichnungen
+

Speisespannung + VDC

GND

gemeinsame Masse (-), - VDC

Feuchte (+)

Temperatur (+)

Kabelkompensation

Ansicht der Anschlussseite des Gegensteckers

Standardausführung mit Tuchel- Stecker 7-polig
Beispiel: MP101A -T7-W4W
