Page 15

Symmetra MW 800 kW 3 × 400/230 V Installation - 990-1510D
9
Top Cable Entry
Preparing for top cable entry (Default)

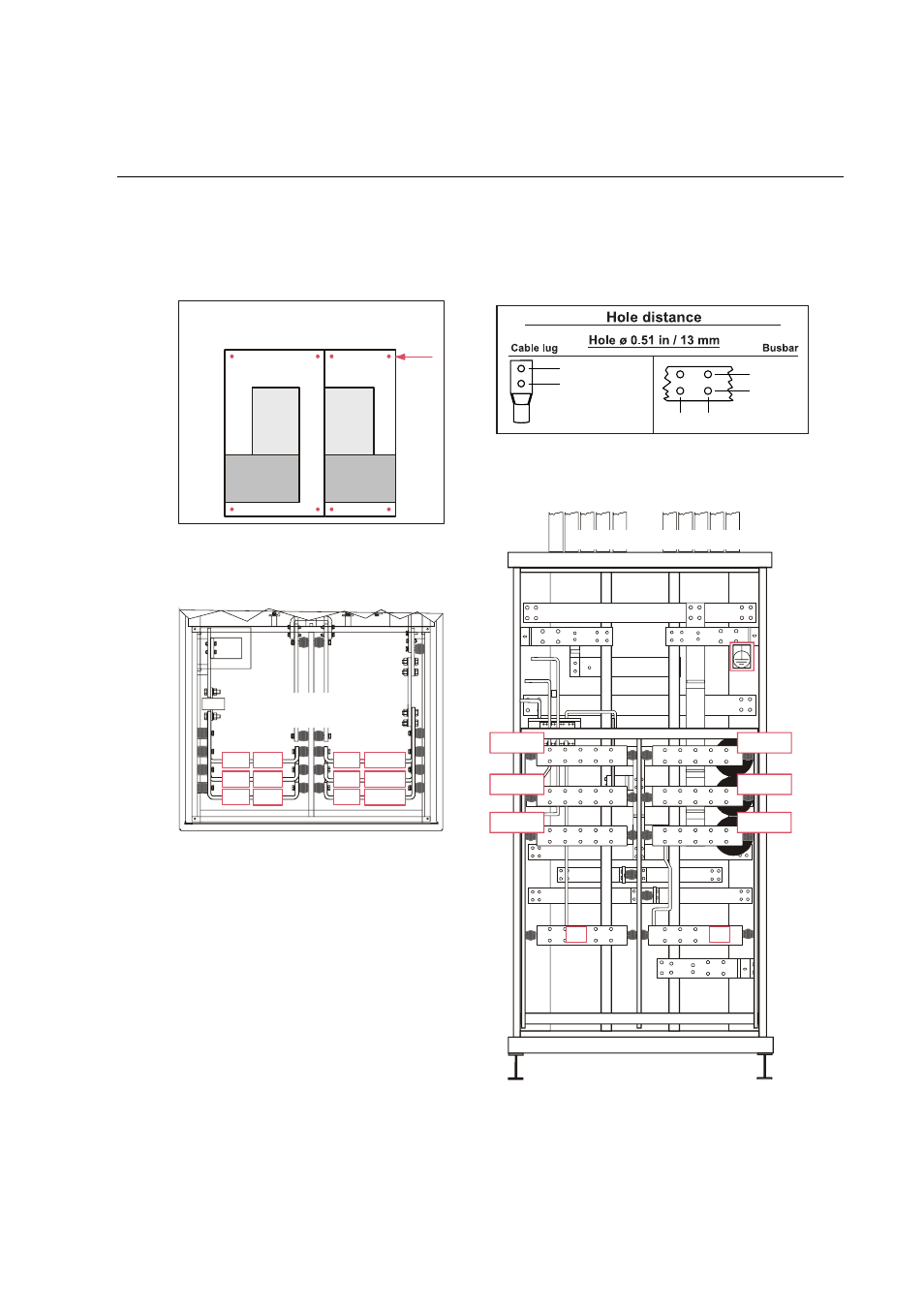

Cable entry in Top Cover of Input/Output Section.
Loosen the 8 bolts in both cable entry covers (4 bolts in each cover). Drill holes for the
grommets in areas shown. Install the grommets and re-fit the covers.
Install cable lugs on busbars. Use M12 bolts. Feed cables through the top grommets.
Connect L1, L2 and L3 to busbars where indicated.
N
N
L2 IN
L1 IN
L3 IN
L1 OUT
L2 OUT
L3 OUT
AC IN
AC OUT
BAT 1
BAT 2
92
93
95
90
91
94
L3 OUT
L2 OUT
92
93
90
91
94
95
L1 OUT
L3 IN
L2 IN
L1 IN
2.3 in / 58 mm
1.75 in /
44.45 mm
1.75 in /
44.45 mm
IN/OUT power cable (top entry)
AC IN cable
entry
AC OUT
cable entry
DC
cable
entry
DC
cable
entry
Top view
M6 Bolt
Top view
