MÉTODO 2 – Ver Figura 2
Si no es posible lograr una descarga separada y dedicada
como en el Método 1, la bomba de respaldo de CC puede
conectarse a la tubería de descarga de la bomba que funciona
con CA, instalando un conector "Y" o “T”. Se requerirán dos
válvulas de retención.
1. Coloque la bomba de respaldo de CC sobre una superficie sólida
y nivelada en el pozo del sumidero. No coloque la bomba sobre
una superficie blanda o arenosa. Las piedritas o la arena pueden
dañar la bomba, causando fallas en la bomba.
2. Esta bomba tiene una descarga de 3,8 cm (1,5 pulg.) NPT.
Si desea una tubería de descarga de 3,2 cm (1,25 pulg.), será
necesario un adaptador (vendido por separado, n.º de pieza
66002-WYN1 adaptador o equivalente). Las tuberías
de diámetro más pequeño reducirán la velocidad de flujo y el
rendimiento de la bomba.
3. Será necesario colocar una válvula de retención tanto en la línea de
descarga de la bomba de CA principal como en la de la bomba de
respaldo de CC para evitar la recirculación de agua hacia adentro
del pozo del sumidero. El sistema no funcionará sin dos válvulas
de retención.
4. Corte una sección de 1,22 m (4 pies) de 3,2 cm (1,25 pulg.) o de
3,8 cm (1,5 pulg.) de diámetro de un tubo de PVC rígido. Pegue
la tubería de 3,8 cm (1,5 pulg.) con cemento a un accesorio de
conexión roscada. Pegue la tubería de 3,2 cm (1,25 pulg.) con
cemento al acoplador de tuberías. Pegue una sección de tubería
de 3,2 cm (1,25 pulg.) al adaptador de descarga de la bomba de
respaldo de CC.
5. Enrosque en la descarga de la bomba.
6. Coloque la bomba con la sección de tubo de PVC de 1,2 m
(4 pies) sobre el piso del sumidero o sobre una superficie
elevada, si fuera necesario.
7. Adjunte una válvula de retención de goma (que se vende
por separado) al extremo superior de la tubería de descarga.

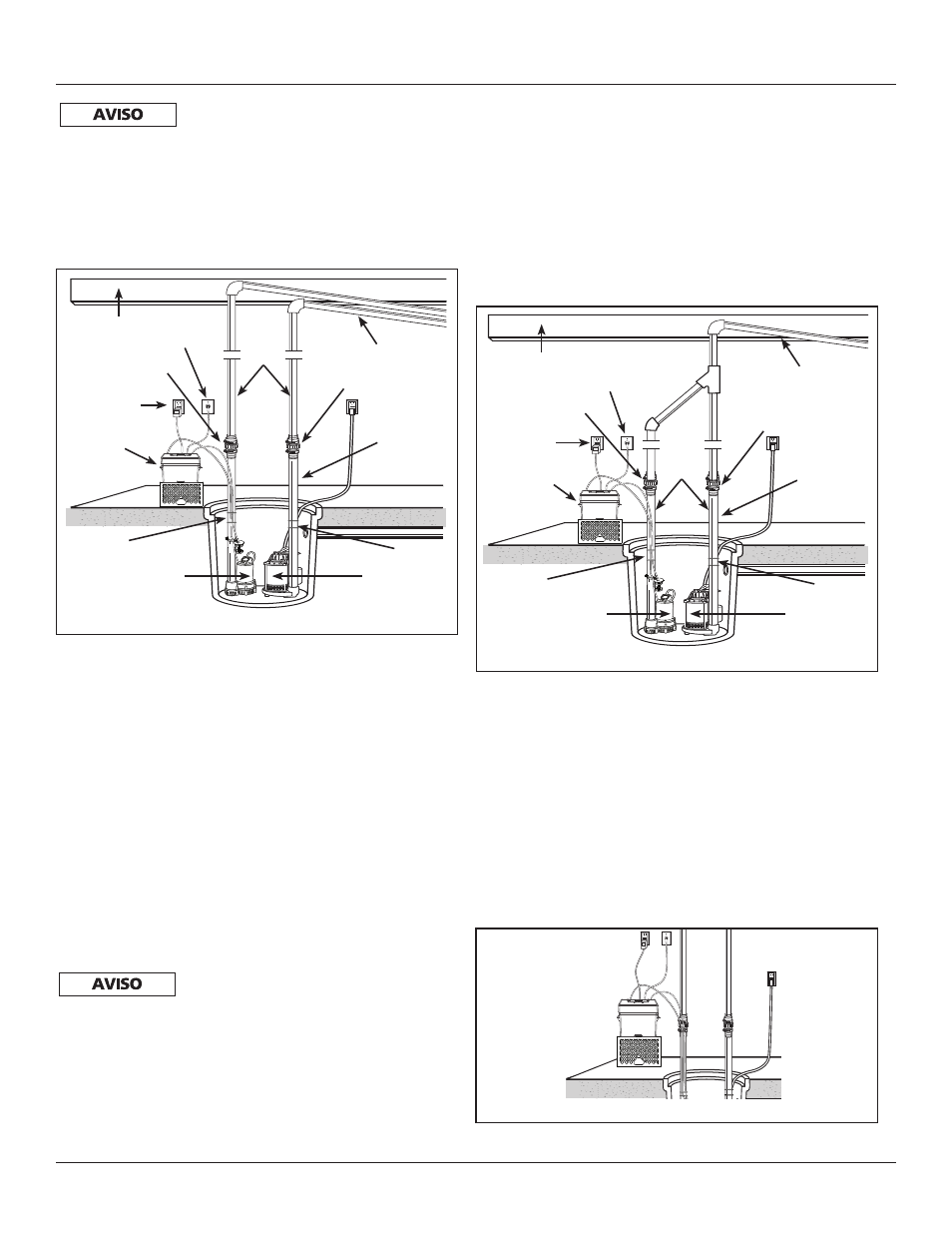

Figura 1 - Método 1 (Instalación preferida)
NO pelar ni cruzar las conexiones plásticas roscadas
ni las válvulas de retención. NO se recomienda usar
mangueras flexibles. Para una instalación permanente, se requieren tuberías
de PVC rígido o de metal.
Esto permitirá que la bomba o la válvula de retención se
retiren con facilidad para repararlas.
8. Duplique la disposición de la tubería de descarga para la
bomba de CA primaria si la línea de descarga existente tiene
que ajustarse para contener una segunda bomba.
9. Pegue un codo de 45º al tubo corto en la bomba de respaldo de
CC. Pegue un adaptador en “Y” al tubo corto en la bomba existente,
como se muestra en la ilustración del Método 2.
10. Pegue una pieza corta de tubo de PVC entre el codo de 45º y la “Y".
El resto de la instalación de la tubería de descarga variará
dependiendo de las circunstancias individuales. Dirija la tubería
de descarga hacia una pared exterior, por la distancia más corta,
siguiendo las técnicas de instalación sanitaria más adecuadas.
MÉTODOS 1 Y 2
Instale el interruptor de flotador al menos 25,4 a 30,5 cm (10
a 12 pulg.) por encima del fondo del pozo del sumidero de
modo que la unidad de respaldo se encienda sólo cuando el
nivel del agua sea mayor que el nivel de “encendido” normal
de la bomba principal. Asegúrese de que los cables de energía
y los extremos de la abrazadera para manguera no interfieran
con el interruptor de flotador, la entrada de la bomba ni
con el funcionamiento de la bomba principal. La bomba de
respaldo no puede dejarse funcionar en seco excepto durante
la prueba automática de 20 segundos. El agua entrante no
puede fluir directamente al interruptor de flotador. No colocarla
correctamente podría causar un funcionamiento incorrecto.
Coloque el interruptor de flotador de forma que no interfiera
con ninguna parte de la plomería, el cableado ni el pozo del
sumidero. Verifique el espacio levantando ambos flotadores.
Figura 2 - Método 2 (Instalación alternativa)
Tubería
rígida
de
PVC
Transformador
Válvula de
retención
Bomba
Primaria
Declive de la
tubería
Enchufe hembra del teléfono
Sistema
avanzado
de
notificación
de 12
voltios
Figura 3 – Sistema avanzado de notificación de 12 voltios elevado
Precinto
Precinto
Las válvulas de retención DEBEN instalarse en
la línea de descarga tanto de la bomba principal
de CA como en la bomba de respaldo de CC. No instalar las válvulas
de retención PODRÍA permitir que el agua recirculara al pozo del
sumidero. Vea las figuras 1 y 2.
Válvula de
retención
Bomba de
respaldo de CC
Viga del piso
Tubería
rígida
de
PVC
Transformador
Válvula de
retención
Bomba
Primaria
Tubería de
PVC de 3,2
cm (1,25
pulg.) o 3,8
cm (1,5 pulg.)
Declive de la
tubería
Enchufe hembra del teléfono
Sistema
avanzado
de
notificación
de 12
voltios
Precinto
Precinto
Válvula de
retención
Bomba de
respaldo de CC
Viga del piso
Tubería de
PVC de 3,2
cm (1,25
pulg.) o 3,8
cm (1,5 pulg.)
