MANUEL D’INSTALLATION
ATTENTION INDIQUE UNE SITUATION POTENTIELLEMENT
DANGEREUSE QUI, SI ELLE N’EST PAS ÉVITÉE, POURRAIT
RISQUER D’ENTRAÎNER DES LÉSIONS CORPORELLES
MINEURES OU MODÉRÉES.
POUR RÉDUIRE LE RISQUE DE DANGERS QUI
PEUVENT MENER À DES BLESSURES OU DES
DOMMAGES À LA PROPRIÉTÉ, OBSERVER LES
AVERTISSEMENTS SUIVANTS :
SI CETTE POMPE CONTIENT UN INTERRUPTEUR POUR
L’OPÉRATION AUTOMATIQUE, C’EST LA RESPONSABILITÉ DE
L’INSTALLATEUR DE S’ASSURER QUE L’INTERRUPTEUR EST
CAPABLE DE FONCTIONNER SANS OBSTRUCTIONS DANS
LA CUVETTE. On recommande que l’installateur évalue et observe
l’opération de la pompe pour plusieurs cycles après l’installation.
ON RECOMMANDE D’UTILISER UNE TUYAUTERIE RIGIDE ET
DES RACCORDS pour bien attacher la pompe dans la cuvette et
réduire le déplacement de la pompe. Le déplacement de la pompe peut
empêcher l’interrupteur de fonctionner correctement.
CETTE POMPE DOIT ÊTRE INSPECTÉE 3 À 4 FOIS PAR AN pour
prévenir le déplacement de la pompe ou l’accumulation de débris sur
l’interrupteur ou le flotteur. Replacer la pompe au besoin. Retirer tous
débris qui pourraient entraver le fonctionnement de l’interrupteur.
10
ON RECOMMANDE D’UTILISER UN CLAPET DE NON-RETOUR
avec cette pompe pour prévenir le retour d’eau de liquide après chaque
cycle de pompe.
NE PAS INSTALLER NI FAIRE FONCTIONNER LA POMPE SI ELLE
A ÉTÉ ENDOMMAGÉE DE TOUTE FAÇON.
NE PAS SOULEVER NI PORTER LA POMPE PAR LE CORDON
D’ALIMENTATION. Utiliser la poignée de la pompe.
NE PAS UTILISER CETTE POMPE DANS LA BOUE, LE SABLE, LE
CIMENT, L’HUILE OU LES PRODUITS CHIMIQUES.
NE PAS UTILISER LES POMPES DE PUISARD ET LES POMPES
D’EFFLUENTS POUR MANIPULER DES EAUX USÉES BRUTES.
UNE ALARME INDÉPENDANTE DE HAUT NIVEAU D’EAU OU
UNE POMPE DE SECOURS DOIT ÊTRE UTILISÉE quand il existe
un risque de dommages à la propriété des niveaux élevées d’eau.
L’INTERRUPTEUR DOIT ÊTRE REMPLACÉ TOUS LES DEUX
(2) ANS. Cet entretien réduira le risque d’utilisation incorrecte de la
pompe, de défaillance de l’interrupteur ou d’inondation

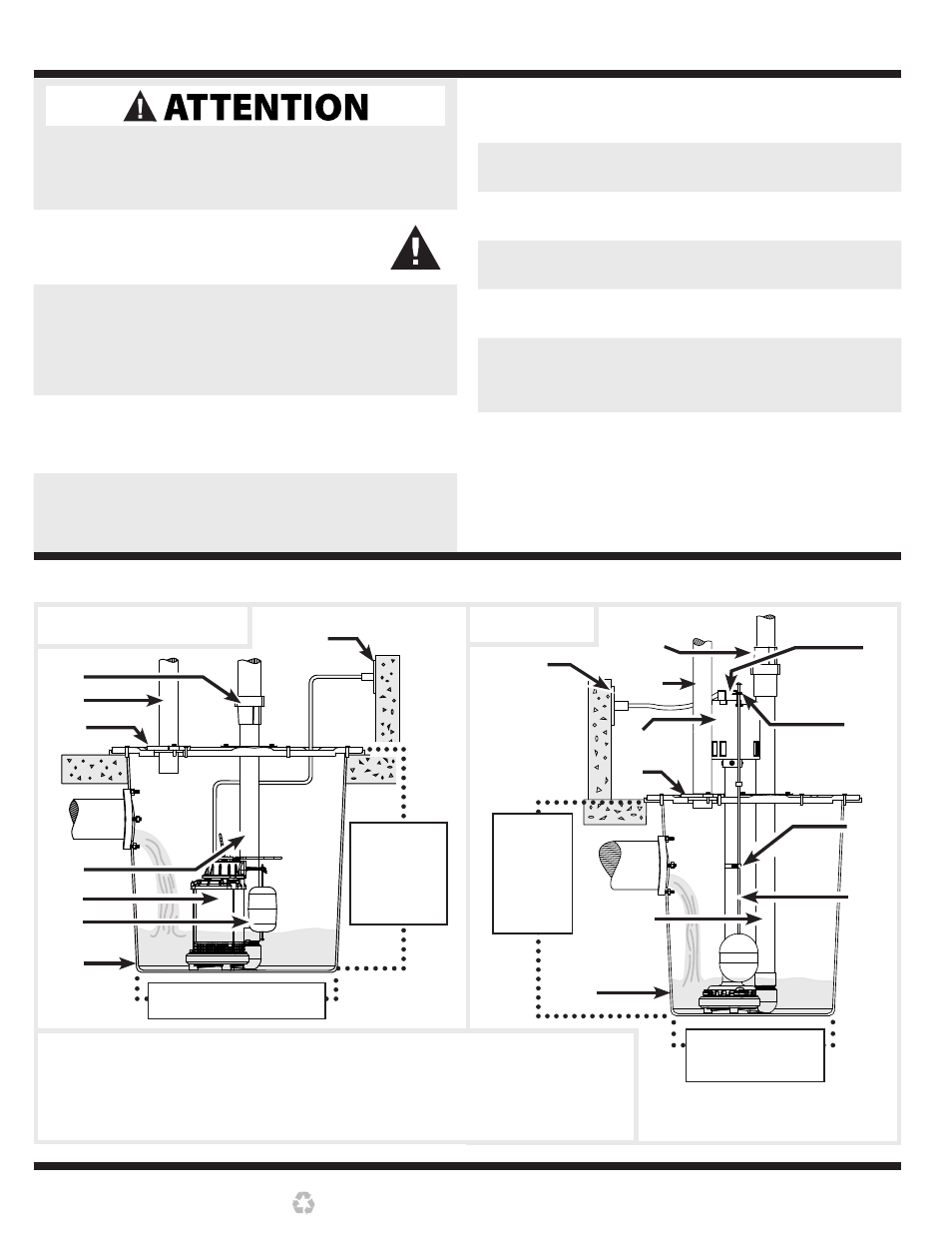

Figure 1: Pompe de Puisard
submersible
1
2
3
5
8
9
7
6
HAUTEUR
DE CUVETTE
MINIMALE
(VOIR TABLEAU A,
COLONNE B)
DIAMÈTRE DE CUVETTE MINIMAL
(VOIR TABLEAU A, COLONNE A)
4
DIAGRAMMES D’INSTALLATION DE POMPES DE PUISARD TYPIQUES
Printed on 100% Recycled Paper
6
2
3
7
9
11
5
12
10
4
HAUTEUR DE
CUVETTE
MAXIMUM
(VOIR TAB-
LEAU B,
COLONNE B)
DIAMÈTRE DE CUVETTE
MINIMAL (VOIR TABLEAU
B, COLONNE A)
1. SORTIE DU DISJONCTEUR DE
FUITE À LA TERRE
5. TUYAU D’ENTRÉE 9. CUVETTE DE PUISARD
6. TUYAU DE DÉCHARGE 10. TIGE DE FLOTTEUR
2. CLAPET DE NON-RETOUR 7. POMPE DE PUISARD 11. GUIDE DE FLOTTEUR
3. TUYAU D’AÉRATION 8. INTERRUPTEUR
(VOIR TABLEAU A, PAGE 11)
12. BRAS INTERRUPTEUR
4. JOINT/COUVERCLE DE CUVETTE
Figure 2: Pompe
à Socle
8
1
