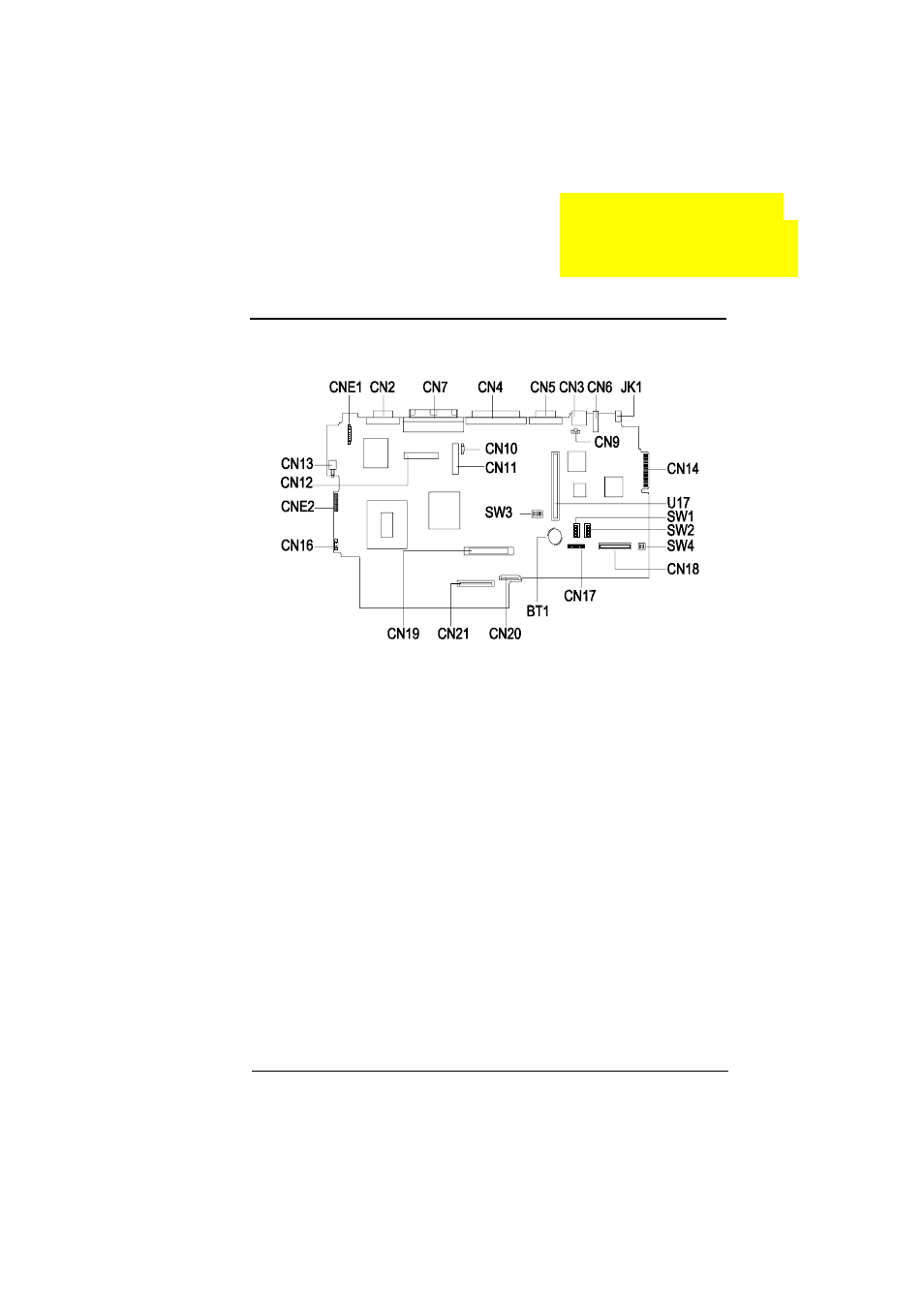

Top View
CN2
CRT Connector
CN18
VCD/DVD Connector
CN3
PS/2 Port
CN19
HDD Connector
CN4
Parallel Port
CN20
TouchPad Connector
CN5
Serial Port
CN21
Internal Keyboard Connector
CN6
USB Port
U17
PCMCIA Connector
CN7
Port Replicator
CNE1
TV S-port Connector
(Reserved)
CN9
LCD Cover Switch Conn.
CNE2
FIR Connector
CN10
Internal Mic Connector
BT1
RTC Battery
CN11
LED Board Connector
JK1
AC Adapter Connector
CN12
LCD Connector
SW1
CPU Speed Switch
(Reserved)
CN13
Power Push Switch
SW2
CPU Core Voltage SW
(Reserved)
CN14
Golden Finger for Debug
Board
SW3
Internal Keyboard type SW
CN16
Fan Connector
SW4
OEM Logo SW
Jumper and Connector Information
Chapter 5
