230 •
Conectar el cable del
indicador
¡ATENCIÓN!
Funcionamiento erróneo por errores de montaje
Cuando los cables se montan de tal modo que
se encuentren en tensión, por ejemplo cuando
están muy curvados o la clavija queda doblada,
puede que las indicaciones sean erróneas y
que el visor falle.
– Coloque los cables de tal manera que no
estén demasiado curvados y que la clavija no
esté doblada.
– Tenga en cuenta la descarga de tracción
colocando todos los cables en los soportes
correspondientes.
1. Levante la báscula de manera que se pueda acce-
der a la parte inferior de la plataforma de pesaje.
NOTA:
Para estos trabajos de montaje puede apoyar la
báscula sobre la baranda.

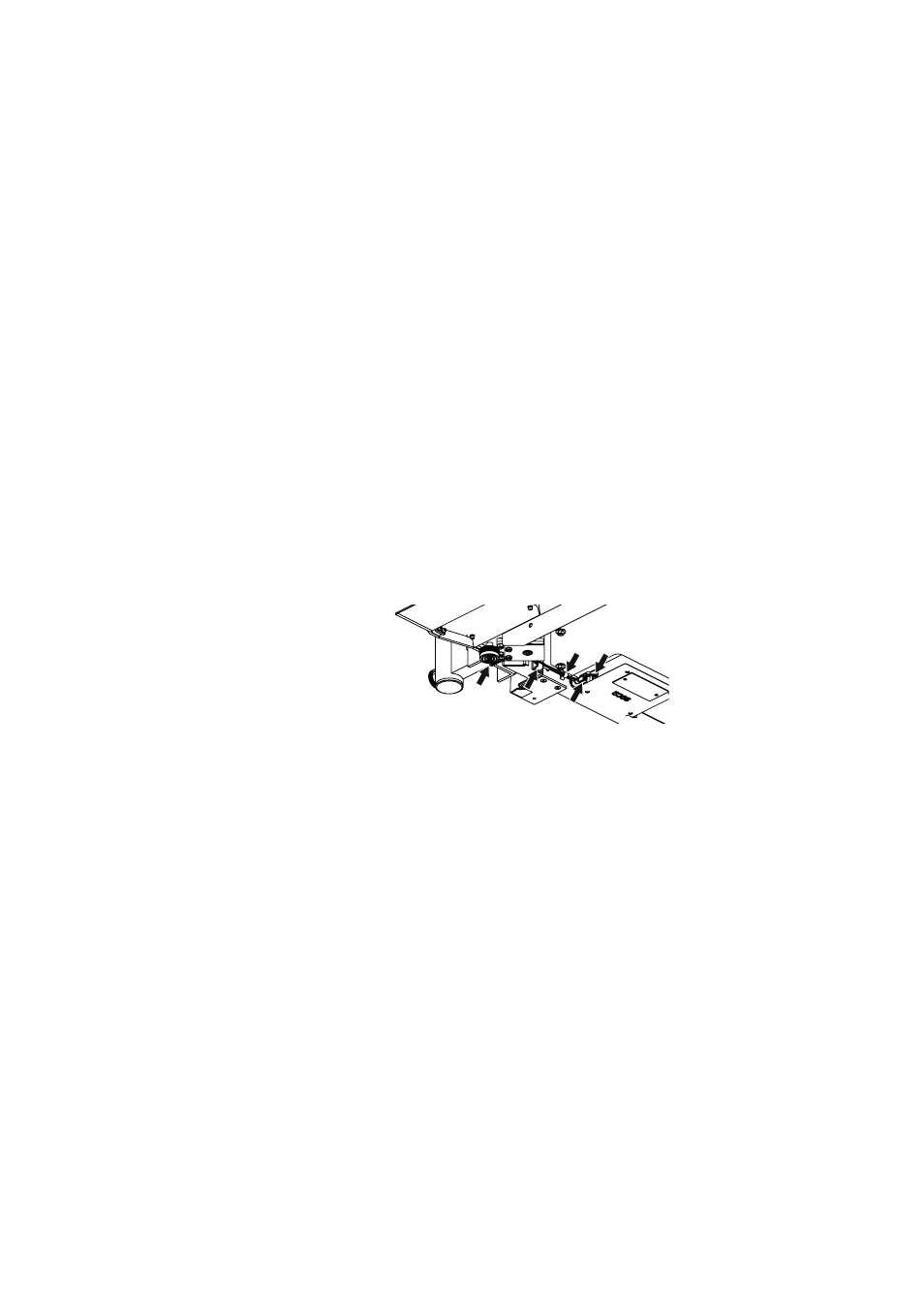

2. Dirija el cable del indicador por debajo de la plata-
forma de pesaje hasta la caja de electrónica, tal y
como se muestra en la imagen.
3. Conecte el cable del indicador a la caja de
electrónica.
4. Presione el clip para cable fijado de fábrica en el
cable del indicador dentro de la perforación del
marco de la báscula hasta que oiga que se
enclava.
5. Presione el cable del indicador en los clips para ca-
ble del marco de la báscula hasta que oiga que se
enclava.
6. Baje la báscula.
