Podłączanie kabla
wyświetlacza
UWAGA!
Niebezpieczeństwo nieprawidłowego działania
urządzenia wskutek błędnego montażu
Zbyt mocno napięte przewody, np. za bardzo
powyginane, lub zagięta wtyczka mogą spowo-
dować błędne wskazania wyświetlacza lub
przerwę w działaniu wyświetlacza.
– Przewody należy ułożyć w taki sposób, aby
nie były za mocno zgięte, a wtyczka nie była
wygięta.
– Zastosować uchwyty kablowe eliminujące
siły rozciągające, w których należy ułożyć
wszystkie przewody.
1. Podnieść wagę, aby uzyskać dostęp do spodniej
strony platformy ważącej.
WSKAZÓWKA:
Na czas tych czynności montażowych można
oprzeć wagę na poręczy.

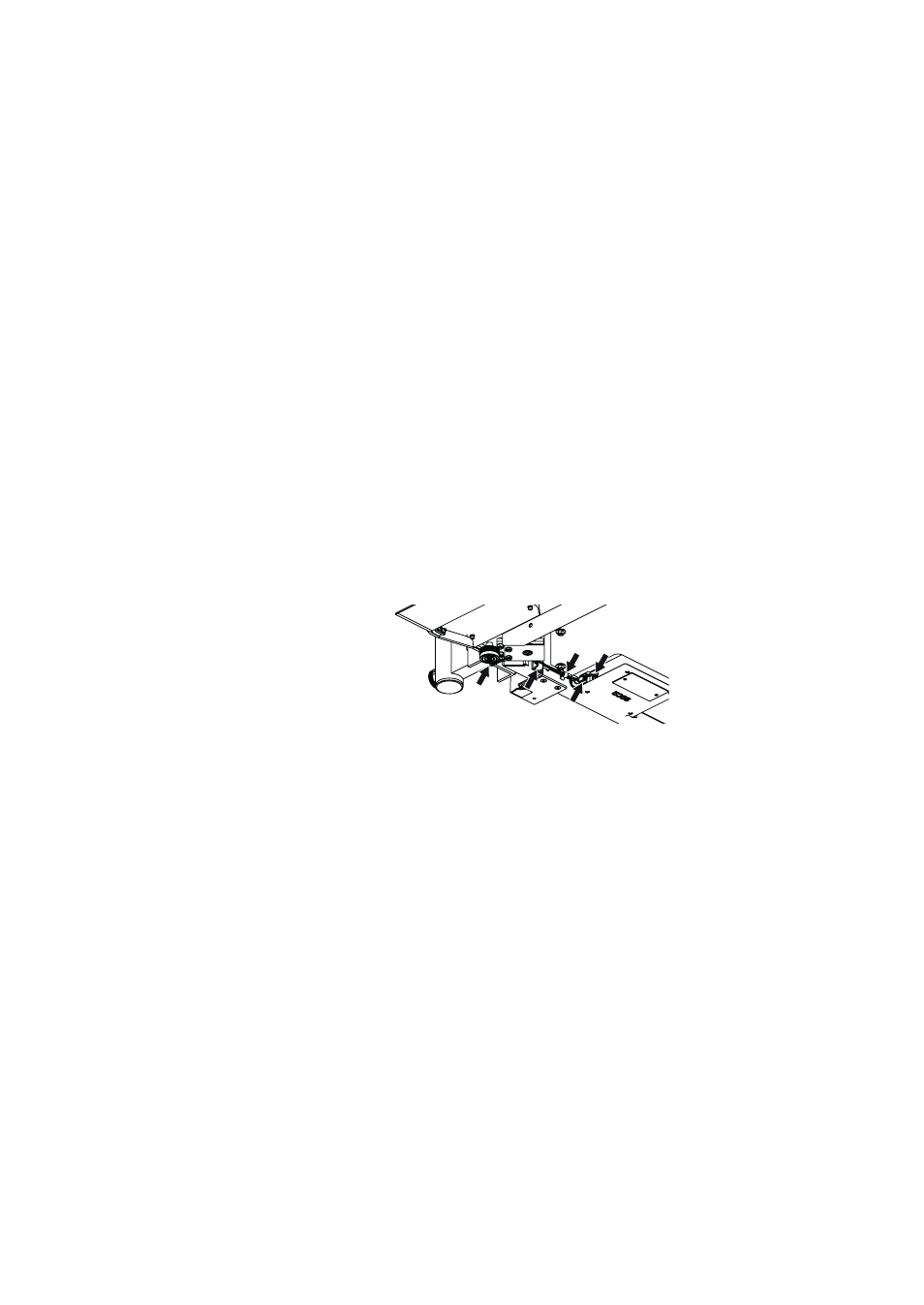

2. Przeprowadzić kabel wyświetlacza pod platformą
ważącą wzdłuż modułu elektronicznego, w sposób
pokazany na rysunku.
3. Podłączyć kabel wyświetlacza do modułu
elektronicznego.
4. Wcisnąć zatrzask przymocowany fabrycznie do
kabla wyświetlacza do otworu w ramie wagi tak, by
został wyczuwalnie zablokowany.
5. Wcisnąć kabel wyświetlacza w zatrzaski znajdujące
się ramie wagi tak, by zostały wyczuwalnie zabloko-
wane.
6. Opuścić wagę.
