©2010 Johnson Level & Tool - Rev. 1 77
8. Contrôle automatique et calibrage fin
IMPORTANT: Il incombe à l’utilisateur de vérifier le calibrage de
l’appareil avant chaque utilisation.
Contrôle automatique de la précision des axes des X et des Y
1. Prenez note des axes des X et des Y sur le dessus du laser.
2. Placez le laser sur une surface plane à 7,6 m (25 pi) d'un mur
intérieur. Placez le laser de manière à ce que l'axe des X soit
face au mur. Déverrouillez le laser et réglez-le sur basse vitesse.

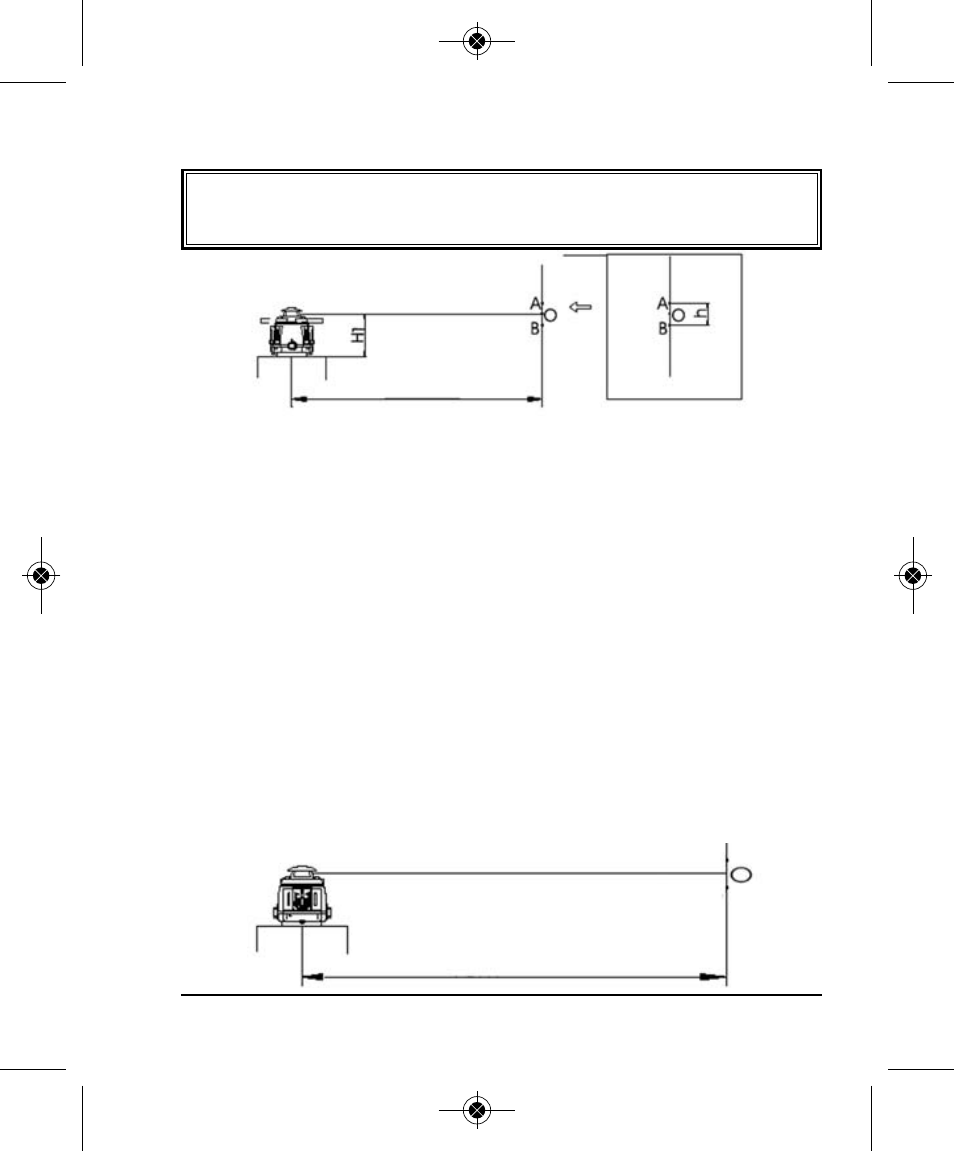

3. Faites un repère (A) à l’endroit où le faisceau atteint le mur.
(Remarque: Effectuez cet essai à l’intérieur avec un éclairage
de faible intensité. Il est essentiel de bien distinguer le repère
où vient frapper le laser.)
4. Faites pivoter le laser sur 180 º, puis faites un repère (B) corre-
spondant au faisceau.
5. Mesurez la distance verticale entre le point A et le point B. Si A et
B sont distants de plus de 1,6 mm (1/16 po) l’un par rapport à
l’autre à 7,6 m (25 pi), le laser n’est pas calibré.
A
B
25’
25’
