50 ©2010 Johnson Level & Tool - Rev. 1
6. Gire el láser 90 grados y colóquelo en la plataforma. Posicione
el láser de modo tal que la dirección Y se dirija a la pared.
Ejecute la autocomprobación en dirección Y con el mismo
método que la autocomprobación en dirección X, y marque a
su vez el punto C y D.
7. Si el punto C y el punto D están a menos de 1/16” (1,6 mm) a
25’ (7 metros), la precisión está dentro de la tolerancia.
Calibración de precisión

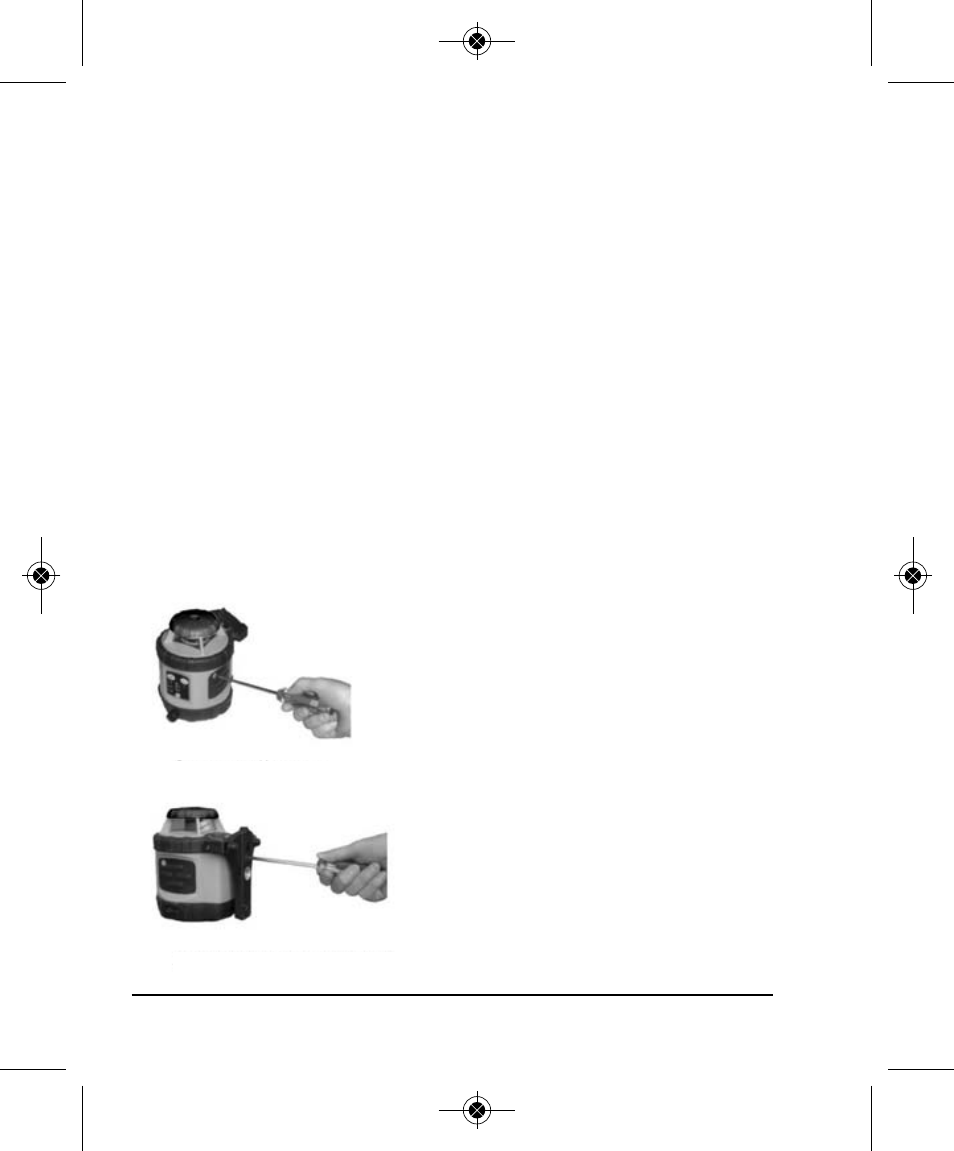

1. Como se muestra en las siguientes figuras, desatornille el perno
del orificio de ajuste con el destornillador en cruz y ajuste el
perno de ajuste fino en el núcleo del instrumento con un
destornillador plano hasta que la línea de láser esté a menos de
1/8” (3,2 mm) a 50’ (15 metros).
2. Ajuste la dirección X y la Y usando el mismo método.
Adviso: Se debe apagar el láser y se debe bloquear el compen-
sador antes de realizar los ajustes.
Si la exactitud está fuera de tolerancia,
calibre la dirección X mediante el
orificio de ajuste, como se muestra.
3. Después de calibrar X, gire el
instrumento 90° para calibrar la
dirección Y.
Adviso: Se debe retirar las baterías
alcalinas con un destornillador plano
para acceder al núcleo del instrumento.
4. Vuelva a instalar el perno del orificio
de ajuste.
Calibración de la dirección X
Calibración de la dirección Y
