Utilisation du détecteur (inclus avec le modèle n° 40-6516 seulement)
1. Fiche technique
Précision de détection Fine : ± 1mm/m (± 0,098 po/pi)
Grossière : ± 2,5 mm/m (± 0,099 po/pi)
Minuterie d'arrêt 10 minutes
Trois types de signal sonore
Dimensions
168 x 68 x 23 mm (6,614 po x 2,677 po x 0,905 po)

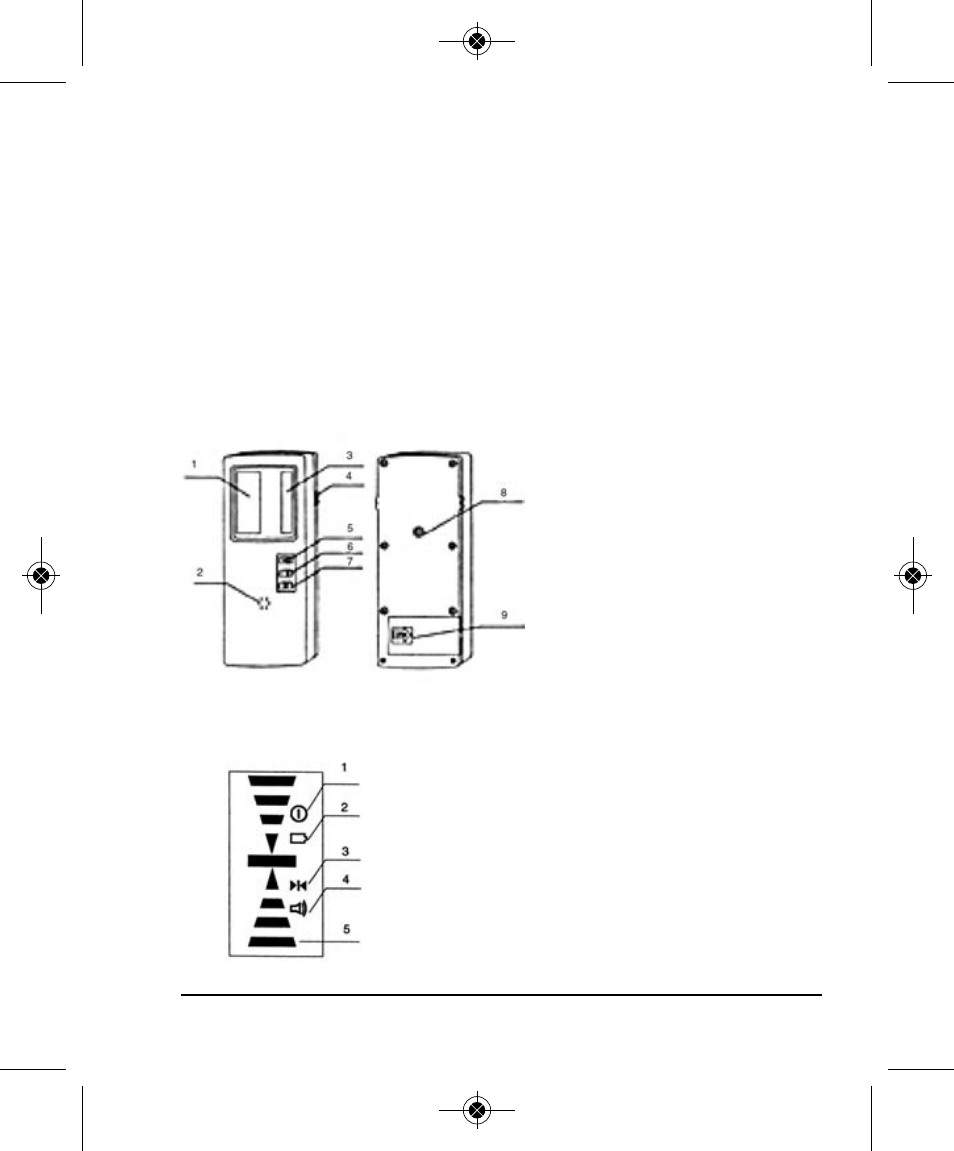

2. Composantes
(a) Structure
1. Fenêtre d'affichage
2. Vibreur
3. Fenêtre de réception
4. Rainure de référence
5. Bouton de signal sonore
6. Bouton de détection
fine/grossière
7. Interrupteur
8. Trou fileté
9. Couvercle du compartiment de pile
(b) Affichage
1. Symbole de fonctionnement
2. Symbole de pile faible
3. Symbole de détection fine/grossière
4. Symbole de signal sonore
5. Symbole de détection de position
