44

©2010 Johnson Level & Tool - Rev. 1

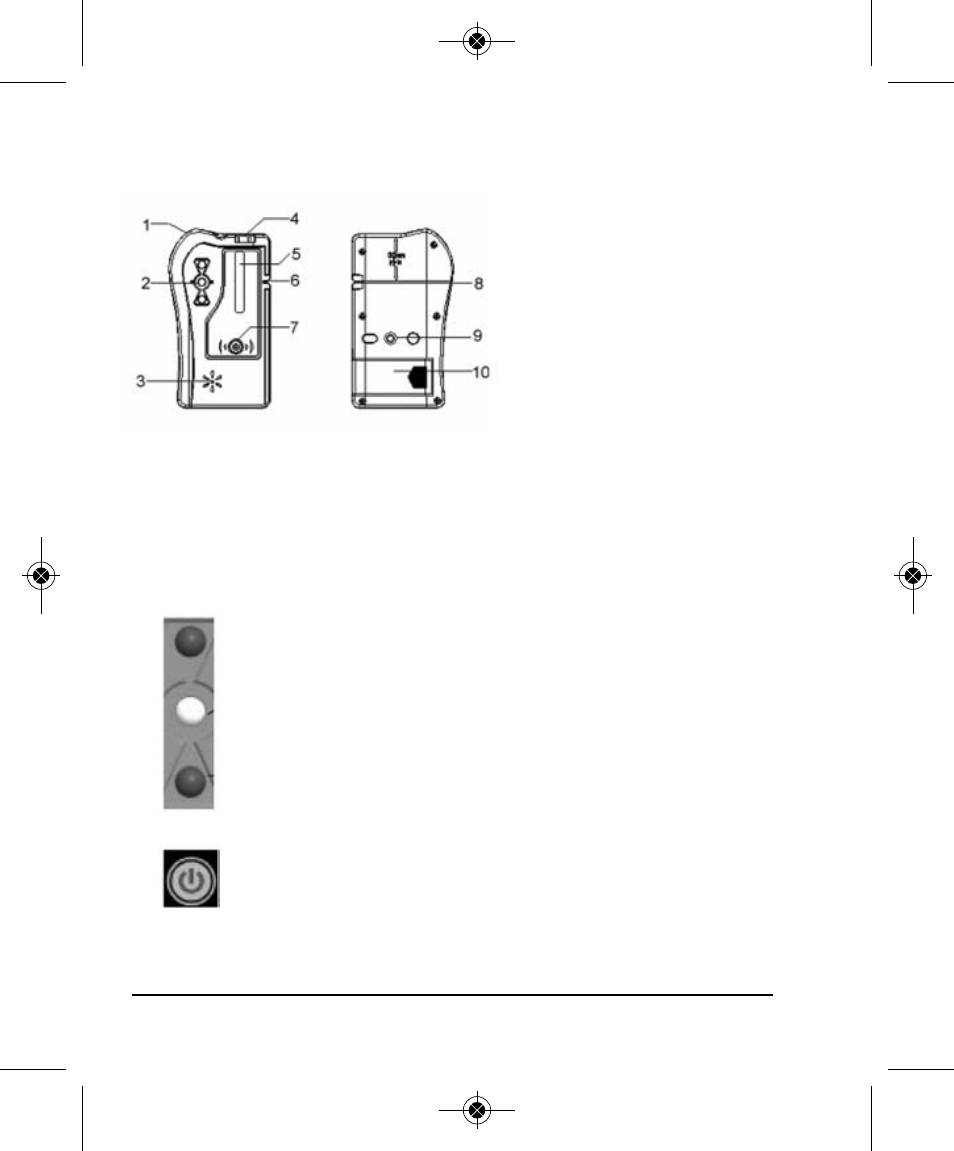

2. Componentes
(a) Estructura

1) Cable de Sujeción
2) Indicador de Señal
3) Alarma
4) Ampolla Horizontal
5) Ventana del Detector
6) Marcador Frontal de Referencia
7) Botón de Encendido
8) Marcador Posterior de Referencia
9) Puerto de Conexión
10) Puerta del Compartimiento

de las Baterías

(b) Pantalla

Al encender el detector por primera vez, el indicador de
señal del medio se pondrá rojo primero y luego verde.
Si la alarma emite dos sonidos cortos y el detector se
apaga automáticamente, el voltaje de la batería es muy
bajo y es necesario reemplazarla inmediatamente. Si se
enciende el instrumento y el símbolo indicador de
batería aparece de forma intermitente, la batería está
baja, y debe cambiarla.

Botón de encendido: Sirve para encender y apagar el
detector

3515H-All_Manuals 6/2/10 10:16 AM Page 44
