©2010 Johnson Level & Tool - Rev. 1 51

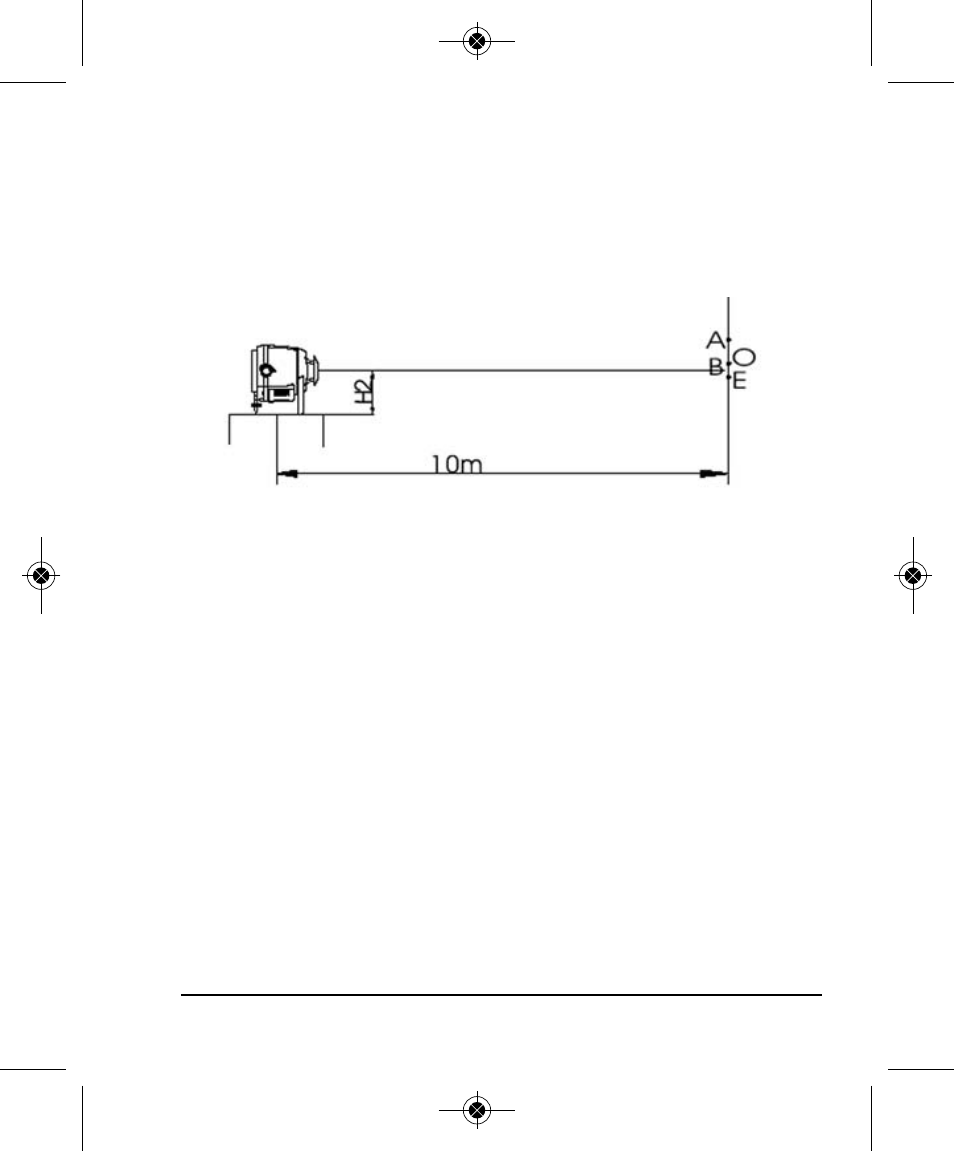

Autocomprobación de exactitud para el estado de salida vertical
1. Siga los pasos anteriores y mida la distancia H1 entre el plano
giratorio del láser y la superficie de la plataforma.
2. Fije la perilla de seguro a la posición de bloqueo y coloque el
instrumento de forma horizontal.
3. Ajuste el tornillo de ajuste para centrar la burbuja.
4. Mida la distancia “H2” entre el rayo láser superior y la superficie
de la plataforma.
5. Marque E en la posición que es igual a (H1 - H2) por debajo del
punto 0.
6. Si E -punto 0 es menor de 0,394" (10 mm), la exactitud está den-
tro de la tolerancia.
Calibración de la burbuja vertical
1. Utilice un destornillador para desatornillar el perno del orificio de
ajuste de la burbuja.
2. Introduzca la llave Allen en el orificio de ajuste para ajustar el
tornillo Allen.
3. Gire la llave Allen para centrar la burbuja.
4. Después de la operación de ajuste, vuelva a instalar el perno del
orificio de ajuste de la burbuja en su posición original.
Wall
