72 ©2010 Johnson Level & Tool - Rev. 1

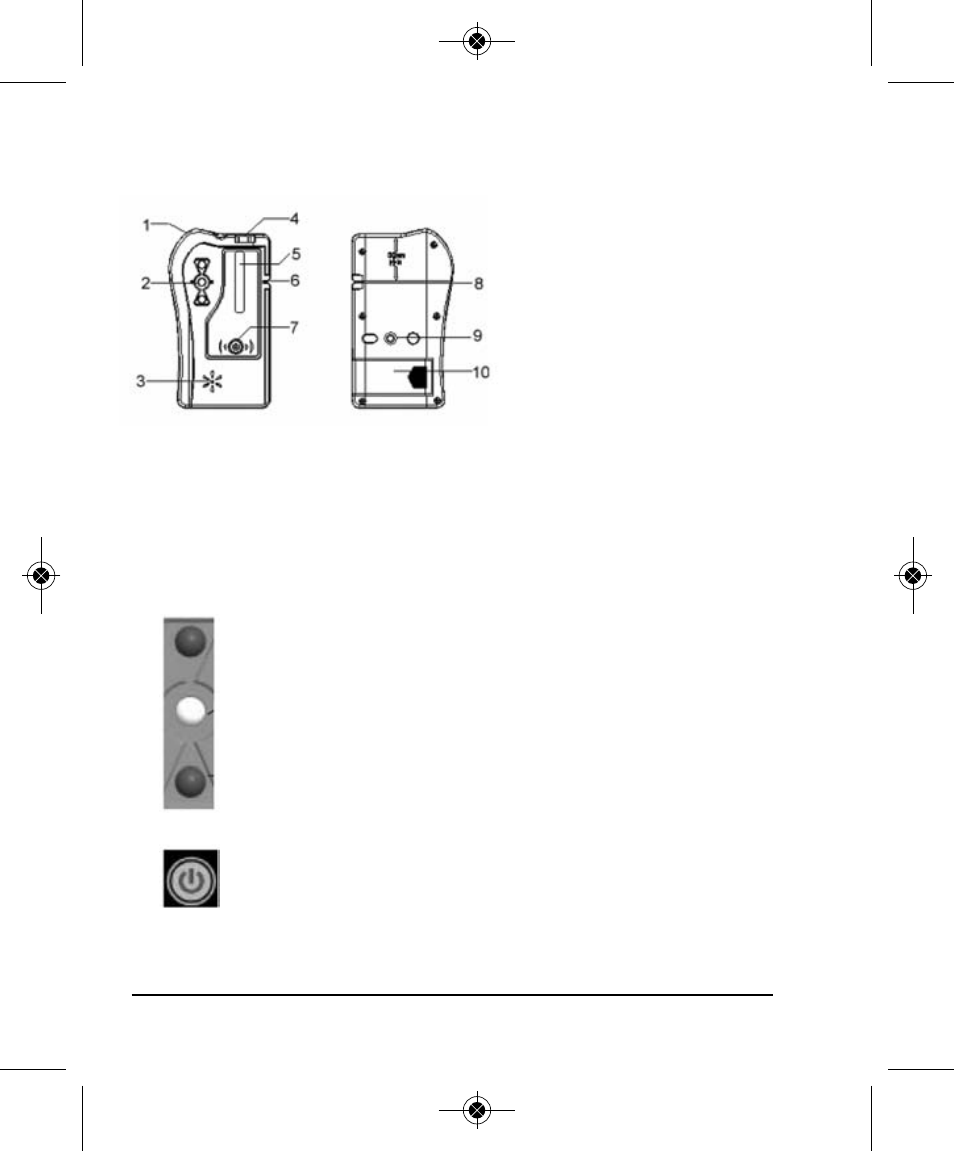

2. Composants
(a) Structure
1) Cordon de retenue
2) Voyant
3) Avertisseur sonore
4) Fiole horizontale
5) Fenêtre de détection
6) Repère avant
7) Touche d’arrêt/de mise en
marche
8) Repère arrière
9) Port de raccordement
10) Couvercle du
compartiment des piles
(b) Affichage
Au moment de la mise en marche initiale de l'appareil,
le voyant du centre devient d’abord rouge, puis vert. Si
l’avertisseur sonore émet deux sons courts et que le
détecteur s’éteint automatiquement, la tension élec-
trique est extrêmement faible et les piles doivent être
remplacées sur-le-champ. Lorsque, au moment de la
mise en marche, le voyant du bas clignote, les piles
sont faibles et doivent être remplacées.
Touche d’arrêt/de mise en marche : Utilisez cette touche
pour mettre le détecteur en marche et l’éteindre.
