(d) Detección
1. Detección basta
• Apunte la ventana receptora hacia el láser
giratorio. Afloje el perno de sujeción y mueva
el detector hacia arriba y hacia abajo para
recibir las señales de escaneo del láser
transmitidas por el láser de rotación.

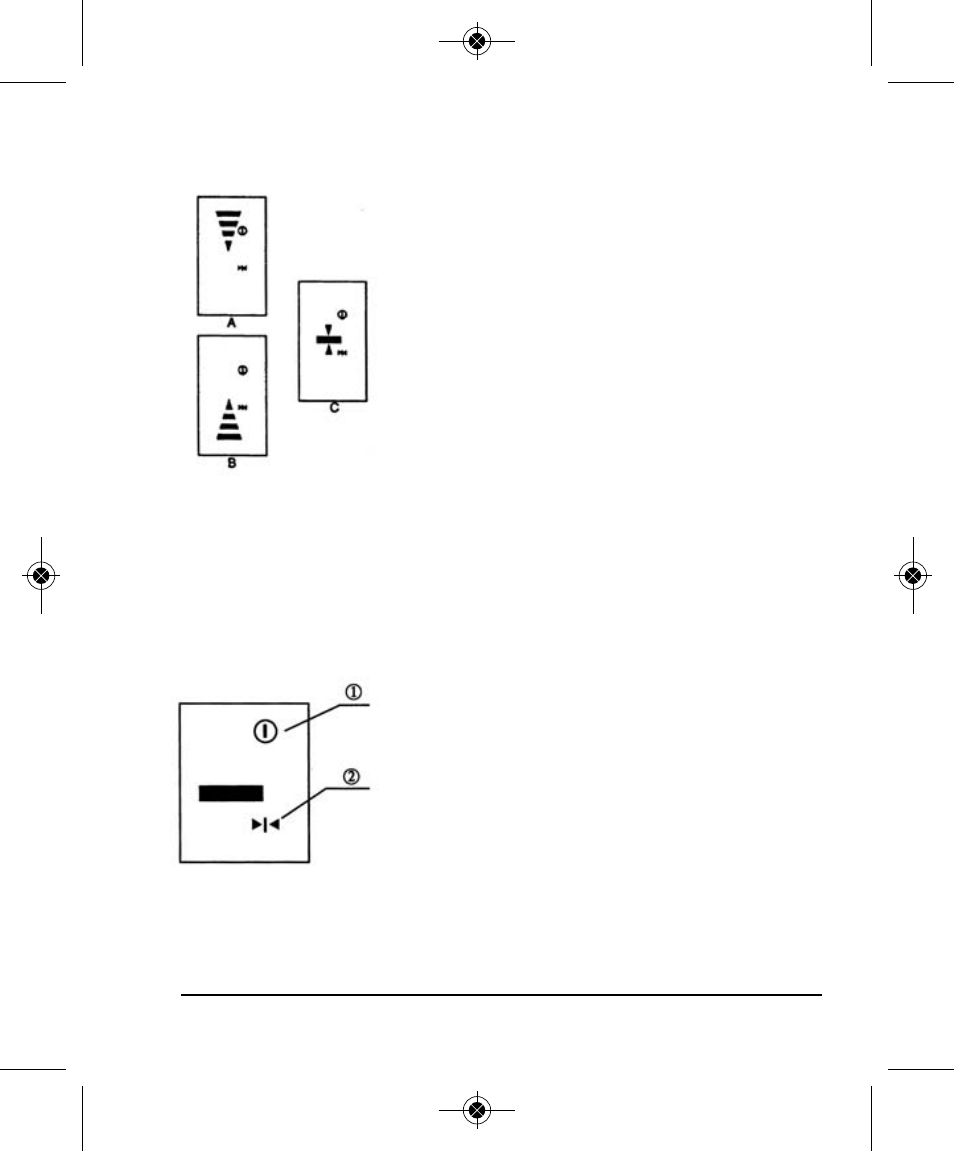

• Cuando el detector se muestra como la fig. (A),
mueva levemente el detector hacia abajo como
indica la flecha. Cuando se muestra como la
fig. (B), muévalo levemente hacia arriba como
indica la flecha.
• Cuando se muestra la fig. (C), el detector se nivela con el rayo láser
giratorio.
• Ajuste el perno de sujeción y marque la posición en el estadal con la ranu-
ra. Esta marca será la referencia horizontal del modo de detección basta.
2. Detección fina
1. símbolo de encendido/apagado
2. símbolo de detección fina
• Presione el botón de detección basta/fina. El
detector está listo para realizar la detección fina.
• Mueva el instrumento levemente hacia
abajo y hacia arriba, al igual que en el
procedimiento de detección basta.
• Cuando el detector muestre como la fig. (6),
éste se nivela con el rayo láser giratorio.
• Ajuste el perno de sujeción y marque la posición en el estadal con la
ranura. Esta marca será la referencia horizontal de la detección fina.
Figura 6
