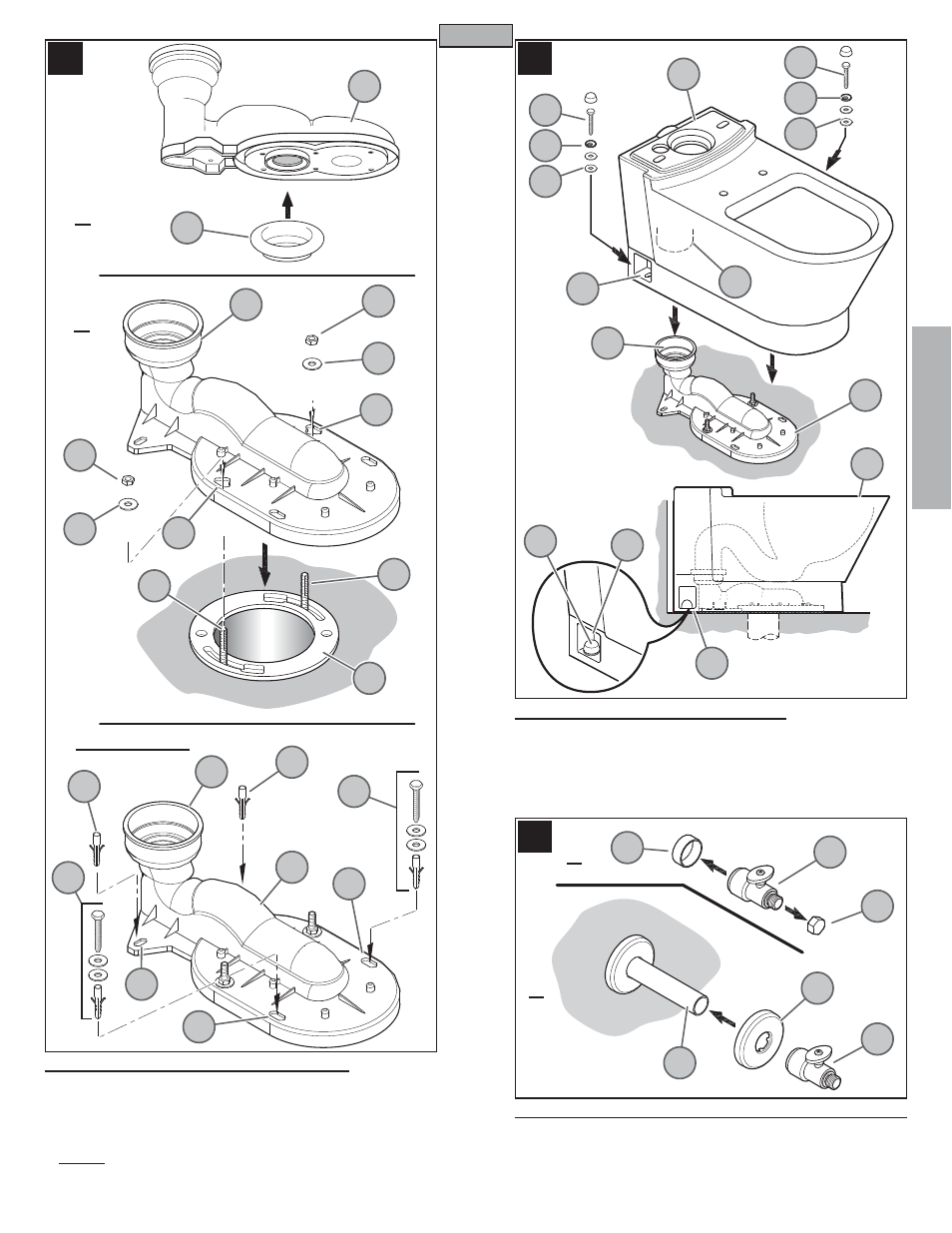

7 INSTALACIÓN DEL CONECTOR DE SALIDA

A. Coloque el sello de cera (7A) fi rmemente dentro de la ranura acanalada que se

encuentra en la base del conector de salida (7B) tal como se ilustra.

B. Coloque el conector de salida (7B) sobre el orifi cio de salida del desagüe (7C)

pasando los pernos en forma de “T” (7D) a través de los orifi cios de fi jación (7E).

Coloque las arandelas (7F) y las tuercas (7G) dentro de los pernos en forma de “T”

(7D). Para fi jar el conector de salida (7B), apriete las tuercas (7G).

C. Optativo: si necesita más apoyo, marque y taladre un conjunto de orifi cios de

montaje (7H y 7J). Instale los tornillos, arandelas y anclas (7K) en los orifi cios (7H) y

instale las anclas (7L) en los orifi cios (7J).

8 INSTALACIÓN DE TAZA DEL INODORO

Coloque cuidadosamente la taza del inodoro (8A) sobre el conector de salida (8B) y
alinee el orifi cio de salida de la taza (8C) con el orifi cio del conector de salida (8D).
Coloque las arandelas (8E), la arandela de plástico (8F) y el tornillo (8G) dentro del
orifi cio (8H) situado en la base de la taza del inodoro. Apriete el tornillo (8G) para
fi jarla, hasta que la taza (8A) se adhiera al soporte dentro del sanitario. Coloque la
tapa decorativa (8J) sobre la arandela de plástico (8F) como se ilustra.

9 INSTALACIÓN DE LA VÁLVULA DE SUMINISTRO DE AGUA

A. Quite la manga (9A) y la tuerca protectora (9B) de la válvula de suministro (9C).
B. Deslice la brida (9D) a través de la tubería de suministro de agua (9E) hasta que
esté fi rme contra la pared. Introduzca la válvula de suministro (9C) dentro de la tubería
de suministro de agua (9E) hasta que el extremo de la tubería quede al ras dentro de la
válvula de suministro (9C).

OPTATIVO
