ESPAÑOL

E

S

P

A

ESP

A

ÑÑ

O

L

OL

4

3

6

5

Para más información sobre la información de la instalación o del cuidado
y de la garantía, entre en contacto con por favor su representante local de
Black & Decker HHI en su país o visite www.pricepfi ster.com/international.

Le agradecemos su compra de este producto de Price Pfi ster. Todos los productos
Price Pfi ster han sido diseñados y probados cuidadosamente en la fábrica para que
usen por largo tiempo sin problemas bajo condiciones normales. Este producto
puede ser instalado fácilmente utilizando las herramientas básicas y siguiendo las
instrucciones ilustradas.

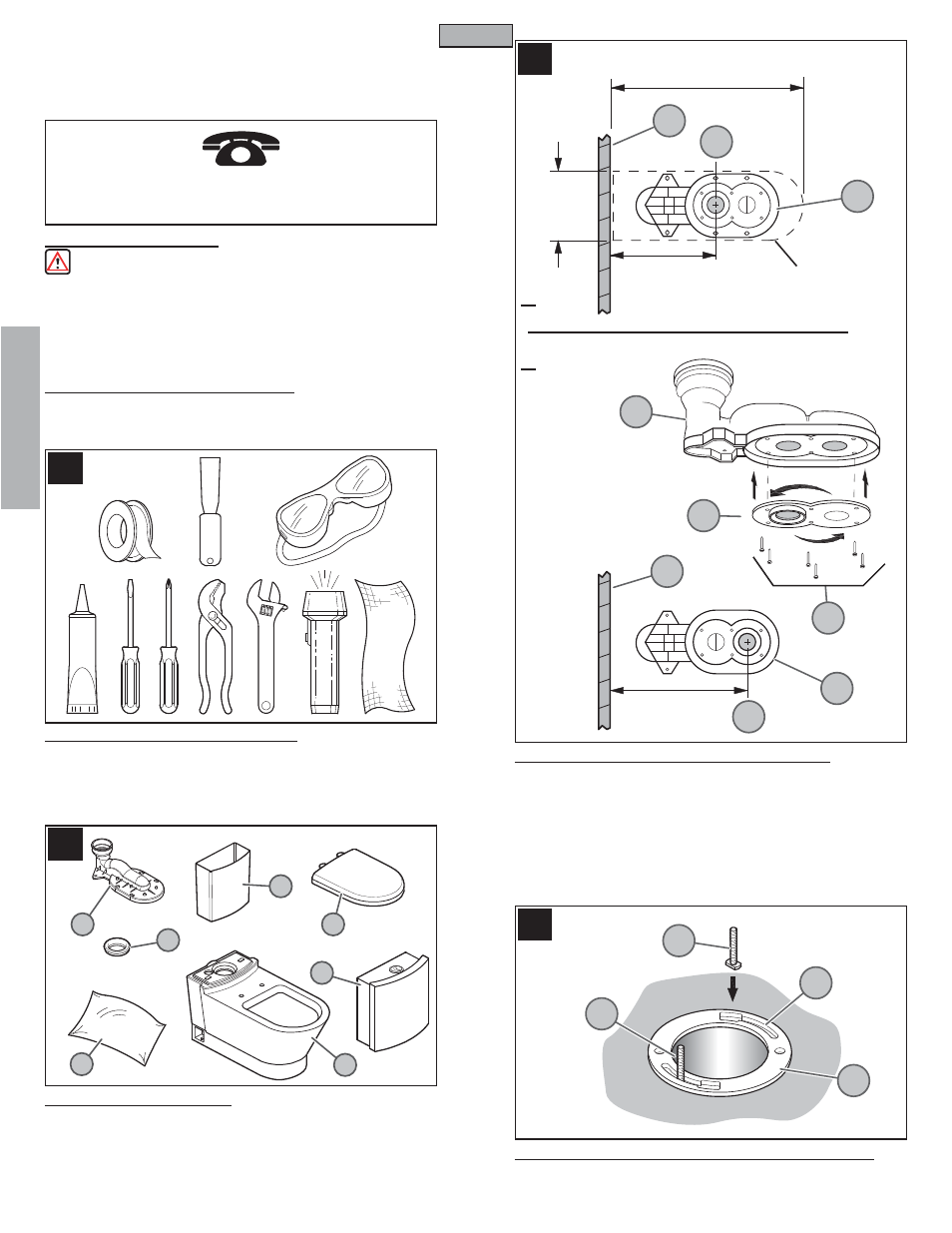

3 HERRAMIENTAS RECOMENDADAS

• Cinta para plomería de FTFE • Espátula

• Anteojos de seguridad

• Sellante

• Destornillador plano

• Destornillador Phillips

• Pinzas

• Llave ajustable

• Linterna

• Paño de limpieza
Su instalación puede requerir otras herramientas más.

4 CONTENIDO DE LA CAJA

A Asiento

B Conector de salida

C Anillo de cera

D Taza del inodoro

E Tanque

F Tapa del Tanque

G Ferretería {Válvula de suministro, Brida, Manguera, Empacadora de goma, [pernos

en forma de “T” (2), tuercas (2), arandelas (2)], [pernos de bronce (2), tuercas de bronce

(2)], [tornillos del inodoro (2), arandela (2) arandela plástica (2), casquillo decorativo (2),

anclas (2)], [tornillos opcionales (2), anclas opcionales (2), arandelas opcionales (2)]}

5 PREPARACIÓN DEL CONECTOR DE SALIDA

Compruebe que la abertura de la tubería de desagüe esté a 305 mm (12 pulg.) (5A)
o 405 mm (16 pulg.) (5B) de la pared terminada (5C). Las dimensiones de montaje del
inodoro son 10.04pulg. X 22.78pulg. (255 X 579 mm).
A. El conector de salida (5D) se entrega armado para un orifi cio de salida de 305 mm
(12 pulgadas) (5A).
B. Para un orifi cio de salida de 405 mm (16 pulgadas) (5B), retire los tornillos de montaje
(5F) y luego la placa de montaje (5E) del extremo inferior del conector de salida (5D).
Gire la placa de montaje (5E) 180° y vuelva a colocarla en el conector de salida (5D).
Fíjela colocando los tornillos de montaje (5F) en la forma ilustrada.

1 ANTES DE CONTINUAR

ADVERTENCIA: Este producto se entrega completo para su instalación. Lea

todas las instrucciones antes de continuar. Si tiene alguna duda acerca de la instalación
de este producto, ¡Price Pfi ster le recomienda ponerse en contacto con un profesional!
Este producto debe instalarse de acuerdo con todos los códigos locales y estatales de
edifi cación y plomería. ¡Este producto es pesado y frágil; ¡tenga mucho cuidado
con todas las piezas!

2 CIERRE EL SUMINISTRO DE AGUA

Localice las entradas principales de suministro de agua y cierre las válvulas de suministro.
Estas válvulas se encuentran generalmente cerca del medidor de agua. Si está reemplazando
un inodoro viejo, retire el inodoro y el anillo de cera del piso y limpie bien la superfi cie del piso.

6 PREPARACIÓN ORIFICIO DE SALIDA DE DESAGÜE

Coloque y alinee los pernos en forma de “T” (6A) dentro de las ranuras de la brida (6B)
situadas en la brida de piso (6C) del orifi cio de salida de desagüe, en la forma ilustrada.

6

A

B

F

C

E

G

D

5D

5D

5E

5F

5D

5A

5B

5C

5C

6A

6A

6B

6C

12 pulg.

305 mm

10.04 pulg.

255 mm

22.78 pulg.

579 mm

Dimensiones

De Montaje

16 pulg.

405 mm
