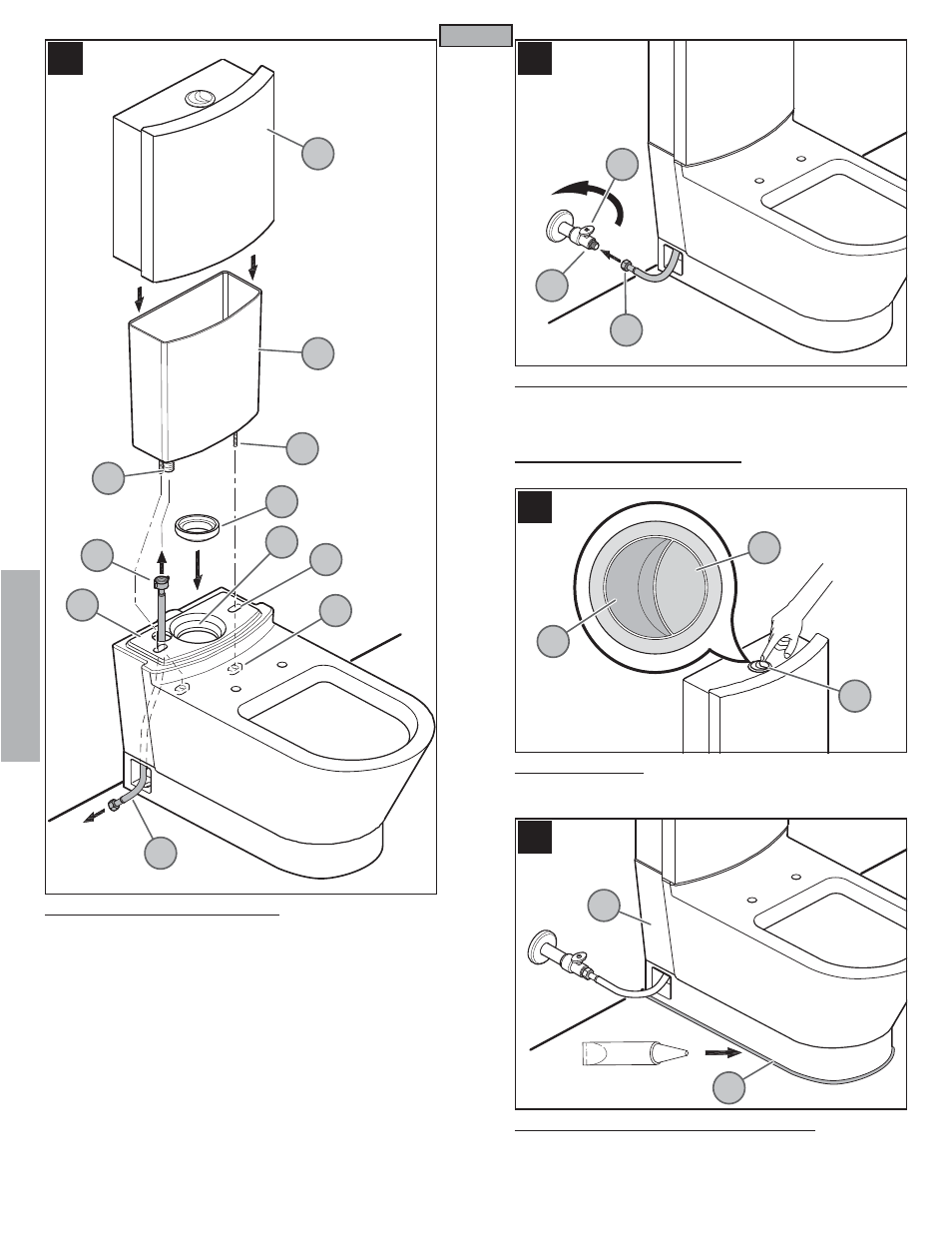

10 INSTALLATION DU RÉSERVOIR
Le réservoir est livré préassemblé avec le mécanisme de chasse d’eau. (Certains ajustements
peuvent être requis). Fixez l’écrou de la longue conduite (10A) à la tige de la chasse d’eau
(10B) située le fond de le réservoir (10C). Insérez le joint d’étanchéité en caoutchouc (10D)
dans le grand trou (10E) au-dessus de la tablette de la cuvette (10F). Placez le réservoir (10C)
sur le dessus de la tablette de la cuvette (10F) et alignez les boulons en laiton (10G) et insérez
le tuyau (10H) à travers les trous de la tablette (10J). À partir du dessous de la cuvette, vissez
les écrous de blocage (10K) sur les boulons en laiton (10G). Ne serrez pas trop!
Placez soigneusement le couvercle du réservoir (10L) sur le réservoir (10C) pour qu’il
se pose sur la tablette de la cuvette (10F) de manière sécuritaire.
11 CONNEXION DE LA CONDUITE D’ALIMENTATION EN EAU
Raccordez l’écrou de la petite conduite (11A) sur le robinet d’alimentation en eau
(11B). Ouvrez le robinet d’alimentation en eau (11B) en tournant la poignée (11C) dans
le sens antihoraire.
12 MISE EN MARCHE DE L’UNITÉ
Ouvrez le robinet d’alimentation en eau principale et vérifi ez s’il y a des fuites.
13 CHASSE D’EAU
Appuyez sur le bouton de la chasse d’eau (13A) pour activer le mécanisme. Le bouton
de la chasse d’eau (13A) est livré en deux mode, fort (13B) ou léger (13C).
14 FIXATION DE LA CUVETTE DE TOILETTE
Fixez la cuvette de toilette (14A) à la surface du plancher en plaçant un cordon de
produit de scellement autour de la base de la cuvette de toilette (14B). (Produit de
scellement non inclus). Veuillez vérifi er les instructions du fabricant au moment d’utiliser
un produit de scellement.
