FRANÇAIS
F
R
A
N
FRAN
ÇÇ
A
IS
AIS
4
3
6
5
Pour plus d’informations sur l’information d’installation ou de soin et de
garantie, entrez en contact avec votre représentant local de Black & Decker
HHI dans votre pays ou visitez www.pricepfi ster.com/international.
Merci d’avoir acheté ce produit Price Pfi ster. Tous les produits Price Pfi ster sont conçus
soigneusement et testés en usine afi n d’offrir pendant longtemps une utilisation sans
tracas dans des conditions normales. Ce produit est simple à installer à l’aide des outils
de base et de nos instructions d’installation illustrées.

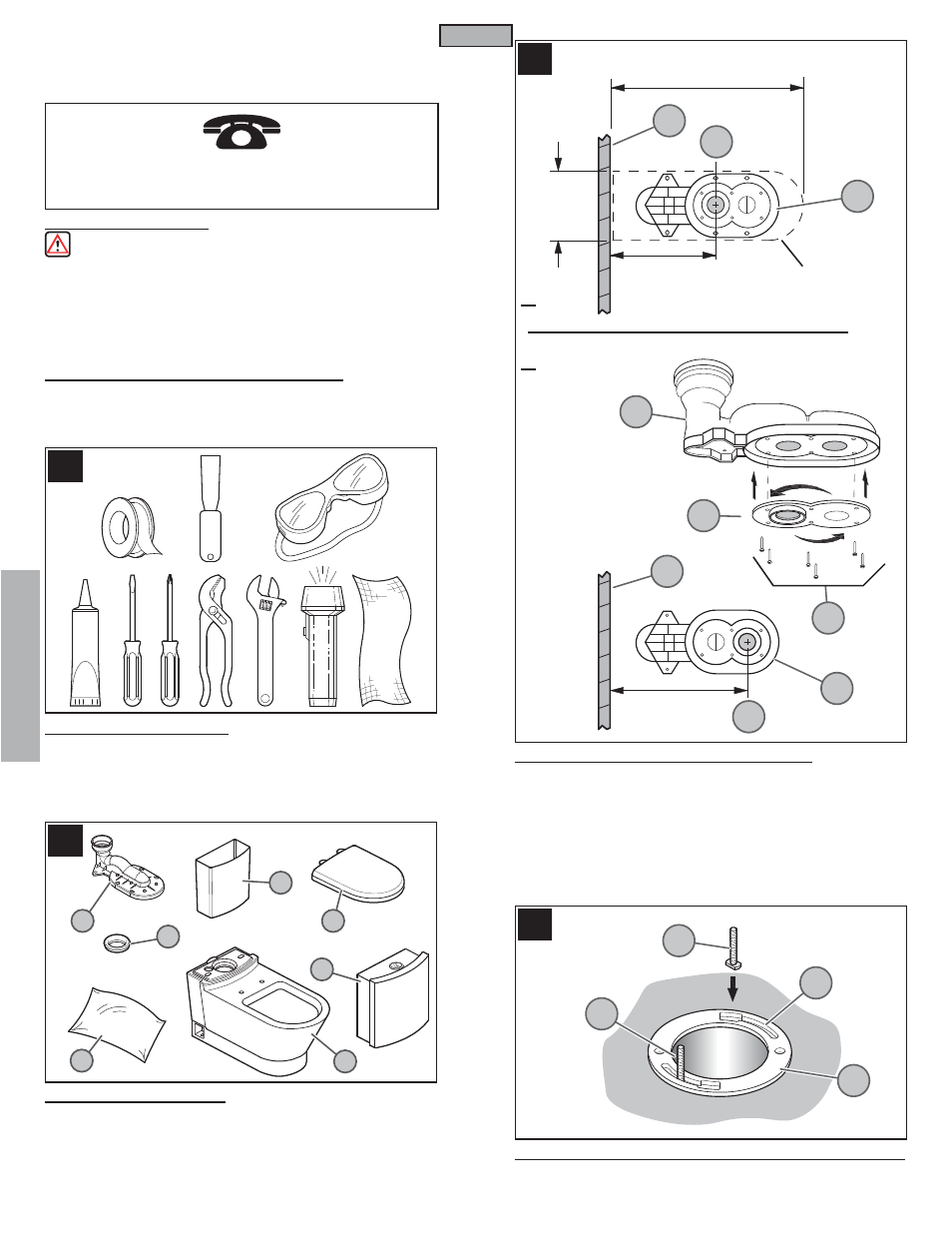

3 OUTILS RECOMMANDÉS
• Ruban de plomberie FTFE • Spatula • Lunettes de sûreté
• Mastic • Tournevis pour écrou à fentes • Tournevis cruciforme
• Pinces • Clé réglable • Lampe-torche
• Chiffon
D’autres outils peuvent être nécessaires selon l’installation.
4 CONTENU DE LA BOÎTE
A Siège B Raccord de sortie C Joint de cire
D Cuve de toilette E Réservoir F Couvercle de Réservoir
G Quincaillerie {Valve d’alimentation, Bride, Tuyau, Garniture en caoutchouc, [boulons
en T (2), écrous (2), rondelles (2)], [boulons en laiton (2), écrous en laiton (2)], [vis de
toilette (2), rondelle (2), rondelle en plastique (2), chapeau décoratif (2), ancres (2)], [vis
facultatives (2), ancres facultatives (2), rondelles facultatives (2)]}
5 PRÉPARATION DU RACCORD DE SORTIE
Assurez-vous que le trou de sortie au plancher est soit à 12 po (305 mm) (5A) ou à
16 po (405 mm) (5B) du mur fi ni (5C). Les dimensions de support de toilette sont Les
dimensions de support de toilette sont 10.04po X 22.78po (255 X 579 mm).
A. Le raccord de sortie (5D) vient déjà assemblé pour un trou de sortie (5A) à 12 po
(305 mm).
B. Pour un trou de sortie (5B) de 16 po (405 mm), retirez la plaque de montage (5E) de
la base du raccord de sortie (5D) en retirant les vis de montage (5F). Faites pivoter la
plaque de montage (5E) de 180° et replacez-la sur le raccord de sortie (5D). Fixez-la
avec les vis de montage (5F) comme il est illustré.
1 AVANT DE PROCÉDER
AVERTISSEMENT : Ce produit est livré avec tout l’équipement nécessaire à
l’installation. Veuillez lire attentivement toutes les instructions avant de commencer.
Price Pfi ster recommande de faire appel à un professionnel si vous êtes incertain à
propos de l’installation de ce produit!
Ce produit doit être installé en respect des codes du bâtiment et de plomberie locaux
et provinciaux. Ce produit est massif et fragile, veuillez faire très attention avec
toutes les pièces!
2 FERMETURE DE L’ALIMENTATION EN EAU
Situez les prises d’entrée principales d’alimentation en eau et fermez les robinets
d’alimentation. Ces robinets d’alimentation sont habituellement situées près du
compteur d’eau. Si vous remplacez une toilette, retirez la vieille toilette et le joint de
cire du plancher et nettoyez bien la surface du plancher.
6 PRÉPARATION DU TROU DE SORTIE DES EAUX USÉES
Placez et alignez les boulons en T (6A) dans les rainures de bride (6B) situées sur la
bride de plancher (6C) du trou de sortie des eaux usées comme il est illustré.
10
A B
F
C
E
G D
5D
5D
5E
5F
5D
5A
5B
5C
5C
6A
6A
6B
6C
12 po
305 mm
22.78 po
579 mm
Dimensions
De Support
16 po
405 mm
A
B
10.04 po
255 mm
