ESPAÑOL
ESP
A
Ñ
OL

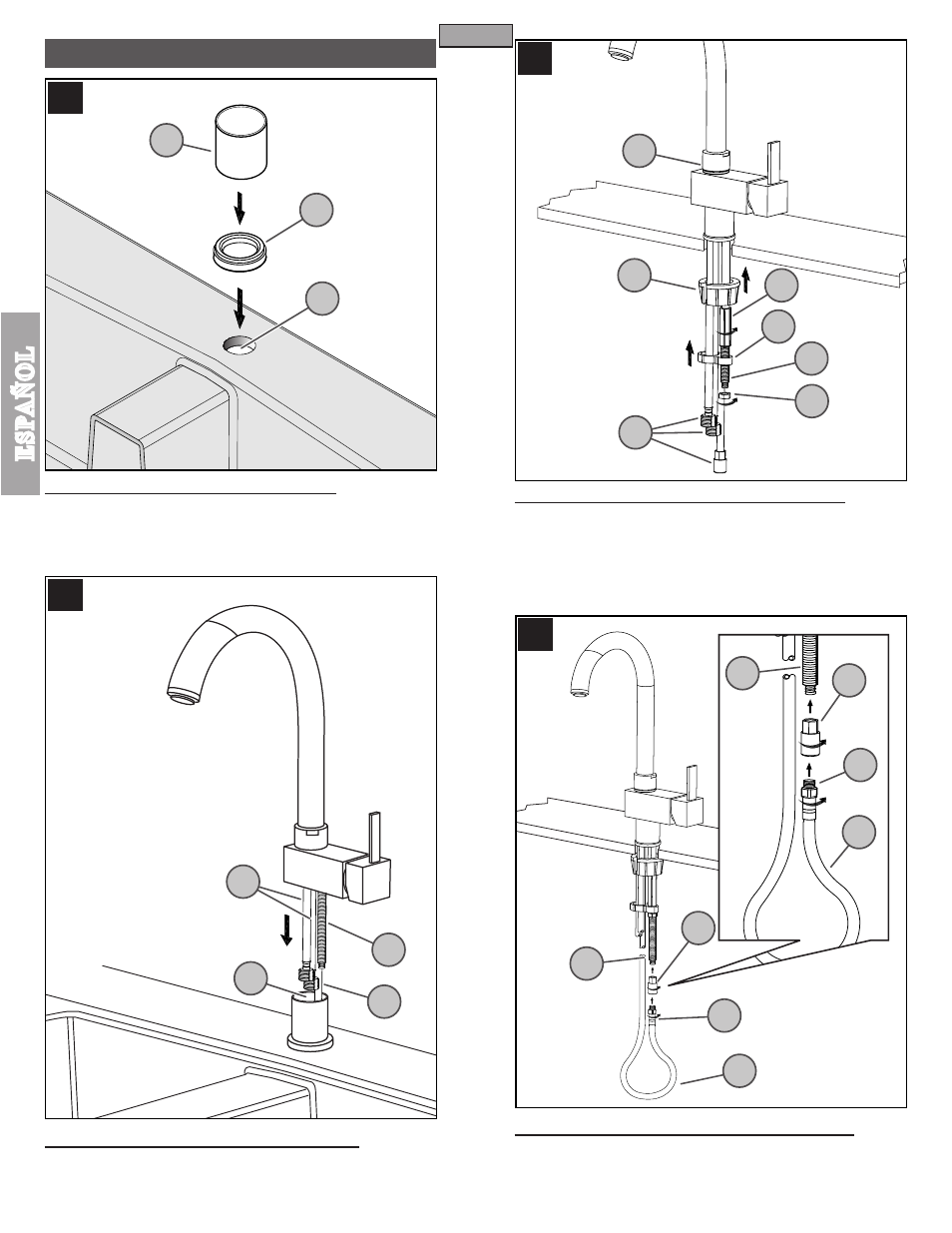

INSTALACIÓN EN UN AGUJERO
8
10
11
9
8 INSTALACIÓN DEL ANILLO DE MONTAJE
De sobre fregadero, Ponga el anillo de montaje (8A) debajo del tubo bajo del poste
(8B) y coloqúelo sobre el agujero del fregadero (8C). Alinee ambos con el centro del
agujero del fregadero.
9 INSTALACIÓN DEL CUERPO DEL SURTIDOR
Alimente los tubos de fuente del grifo (9A), montando la Poste (9B), y el tubo extraible
de la manguera (9C) a través del agujero en el anillo de montaje (9D) y el agujero del
fregadero.
10 SUJECIÓN DEL CUERPO DEL DEL SURTIDOR
Por debajo de fregadero, coloque la Arandela del PVC (10A) sobre los tubos de la poste
(10E), de la retirada y de fuente del grifo (10C). Apriete la tuerca de fijación a mano
(larga) (10B). Tire del lazo circular grande de la guía de la manguera (10D) encima sobre
un lazo más pequeño del lugar de los tubos de la retirada y de fuente (10C) de la guía
de la manguera (10D) sobre la caña del grifo (10E). Cerciórese de que el cuerpo del
grifo (10F) esté alineado correctamente para el fregadero. Asegure el grifo apretando
la tuerca de fijación (10B).
11 CONEXIÓN DE LA MANGUERA DESMONTABLE
Por debajo de fregadero, tornillo en la tuerca del adaptador (11A) a la caña del montaje
(11B). Ate el conectador (11C), situado en el extremo de la manguera extraible (11D) a
la caña del montaje (que recibe el tubo) (11B) atornillándolo a la tuerca del adaptador
(11A).
8
8B
8C
8A
10A
10F
10C
10B
10D
10G
10E
11A
11B
11C
11D
11A
11B
11C
11D
9A
9B
9D
9C
