Pfister E533-MNFC - Manual (Page 12)

FRANÇAIS
FRAN
Ç
AIS
2
3
6
7
5

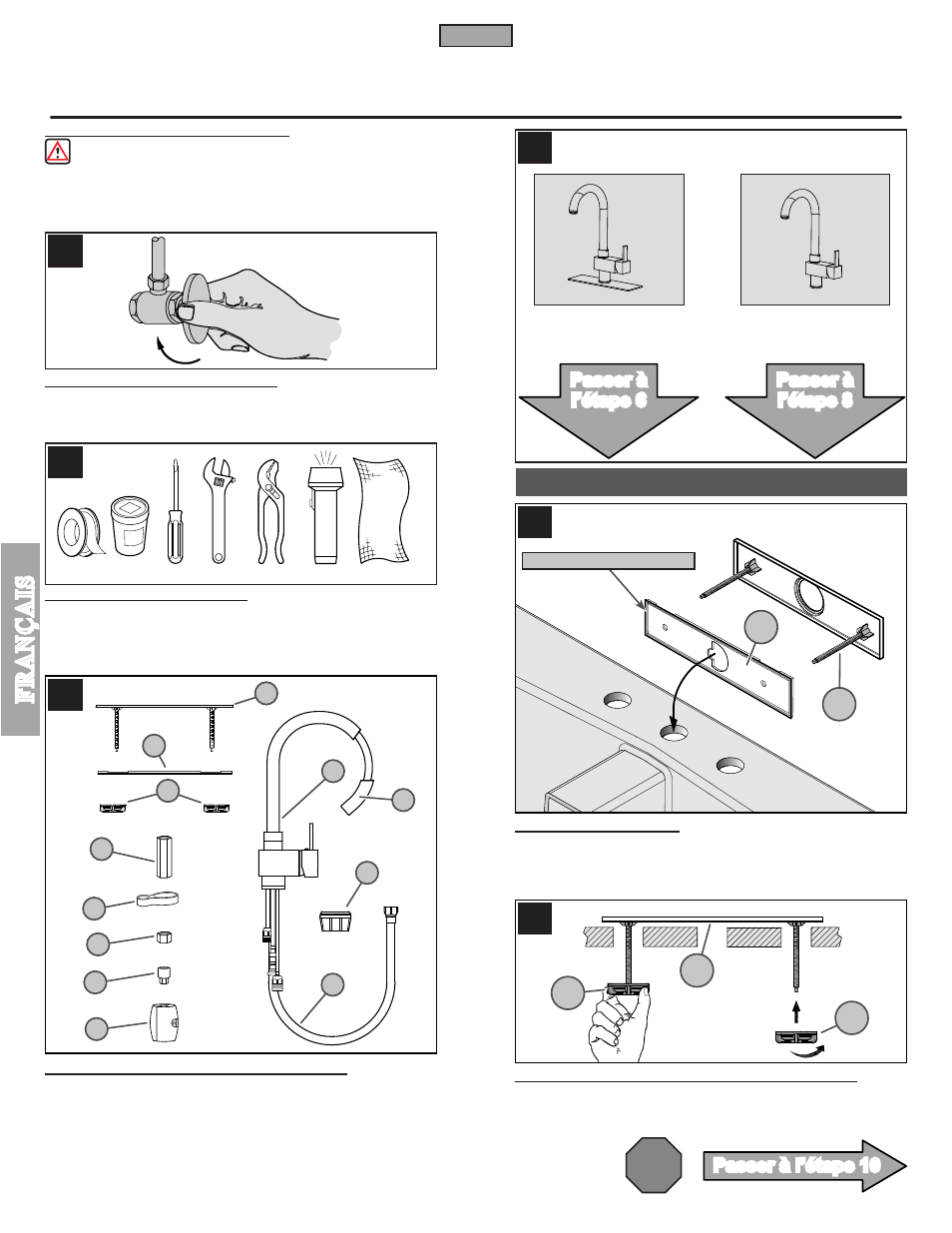

INSTALLATION 3 TROUS
Option 2 :
Installation 1 Trous Avec
le Poste Unique
Passer à
l’étape 8
Passer à
l’étape 6
Option 1 :
Installation 3 Trous
Avec Applique
4
STOP Passer à l’étape 10
Merci d’avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l’usine pour offrir une
longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à
la pose. Price Pfister recommande de faire appel à un professionnel en cas d’incertitude
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent généralement
sous le lavabo ou à côté du compteur d’eau. En cas de remplacement d’un robinet existant,
le déposer du lavabo et nettoyer soigneusement la surface de ce dernier.
3 OUTILLAGE RECOMMANDÉ
• Bande de plombier • Mastic de plombier • Tournevis cruciforme
• Pince • Clй а molette • Lampe de poche • Chiffon
L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres
outils.
4 VÉRIFICATION DU CONTENU DE LA BOÎTE
Lors de l’ouverture de la boîte, vérifier son contenu pour s’assurer que toutes les pièces
suivantes accompagnent le mitigeur :
A Corps du bec B Douchette C Flexible extensible
D Contre-écrou (long) E Guide de tuyau F Contre-écrou (court)
G Écrou d’adapteur H Poids J Rondelle de PVC
K Applique L Plat de mastic M Ecrou-papillon (2x)
Si l’une quelconque de ces pièces manque, bien vouloir contacter le département du
service après-vente de Price Pfister au 1-800-Pfaucet (1-800-732-8238).
6 POSE DE L’APPLIQUE
Assurez-vous que le plat en plastique de mastic (6A) est poussé dessus à Deckplate
(6B). Placez une perle du mastic du plombier dans la cannelure inférieure le long du
bord externe du plat de mastic (6A). Installez Applique (6B) au-dessus des trois trous
dans votre évier.
7 FIXATION DE L’APPLIQUE AU PLATEAU DE MONTAGE
De sous l’évier, la main serrent les ecrous-papillons (7A). Attention : ne trop serrez
pas les ecrous-papillons. Enlevez n’importe quel mastic excessif de autour du bord
extérieur du plat de mastic (7B).
Ces instructions s’appliquent à doux
installations différentes :
12
6B
6A
7B
7A
7A
RAINURE INFERIEURE
A
B
C
D
D
M
E
L
F
G
H
J
