ESPAÑOL
ESP
A
Ñ
OL
2
3
5

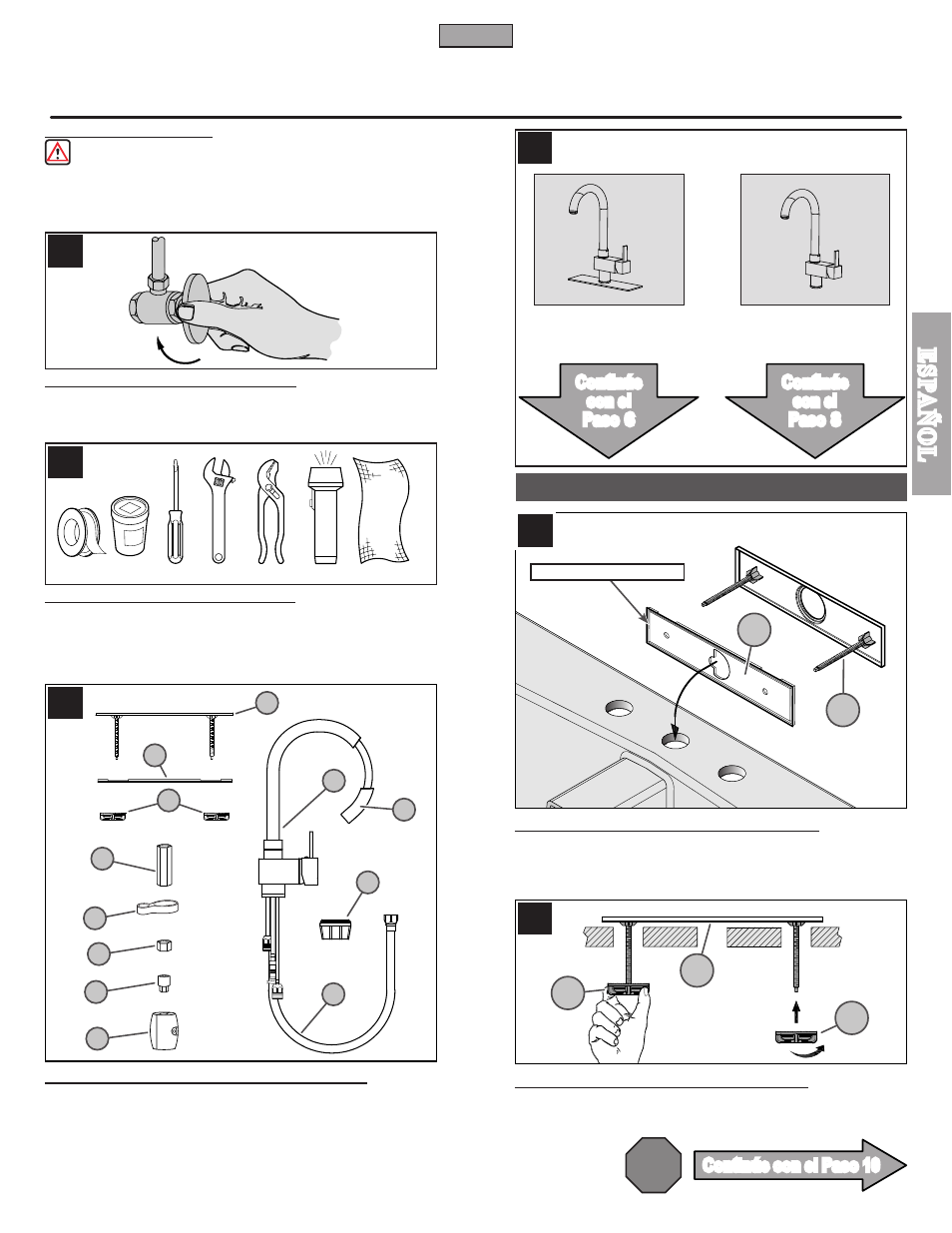

INSTALACIÓN EN 3 AGUJEROS
7
5
4
Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8219).
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.
Price Pfister recomienda llamar a un profesional si no se está seguro acerca de cómo
instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.
Continúe con el Paso 10 ALTO
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
3 HERRAMIENTAS RECOMENDADAS
• Cinta del fontanero • Masilla para plomería • Destornillador en cruz
• Tenazas • Llave ajustable • Linterna de mano • Paño
Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro,
válvulas de cierre o herramientas adicionales.
4 VERIFICACIÓN DEL CONTENIDO DE LA CAJA
Después de abrir la caja, verifique que se incluyan todos los artículos siguientes con su grifo:
A Cuerpo del surtidor B Cabesa de rociado C Manguera desmontable
D Tuerca de fijación (larga) E Guía de la manguera F Tuerca de fijación (corto)
G Tuerca del adaptador H Peso J Arandela del PVC
K Placa de la cubierta L Placa de la masilla M Tuerca de mariposa
Si falta alguno de estos artículos, comuníquese con el departamento de Servicios al
Consumidor de Price Pfister al 1-800-Pfaucet (1-800-732-8219)
6 INSTALACIÓN DE LA PLACA DE CUBIERTA
Verifique que la placa de plástico para masilla (6A) esté oprimida sobre la placa de
cubierta (6B). Aplique un cordón de masilla de plomería en la ranura a lo largo del
borde exterior de la placa para masilla (6A). Instale la placa de cubierta (6B) sobre los
tres agujeros en el fregadero.
7 SUJECIÓN DE LA PLACA A LA CUBIERTA
Apriete las tuercas de mariposa (7A) con la mano desde debajo del fregadero.
Precaución: No apriete demasiado las tuercas de mariposa. Quite el exceso de masilla
de alrededor del borde exterior de la placa para masilla (7B).
Estas instrucciones cubren dos
instalaciones distintas:
7
6
6B
6A
Opción 2:
Instalación En 1 Agujeros
Con El Poste Único
Continúe
con el
Paso 6
Opción 1:
Instalación En 3 Agujeros
Con Placa De Cubierta
Continúe
con el
Paso 8
RANURA INFERIOR
7B
7A
7A
A
B
C
D
D
M
E
L
F
G
H
J
