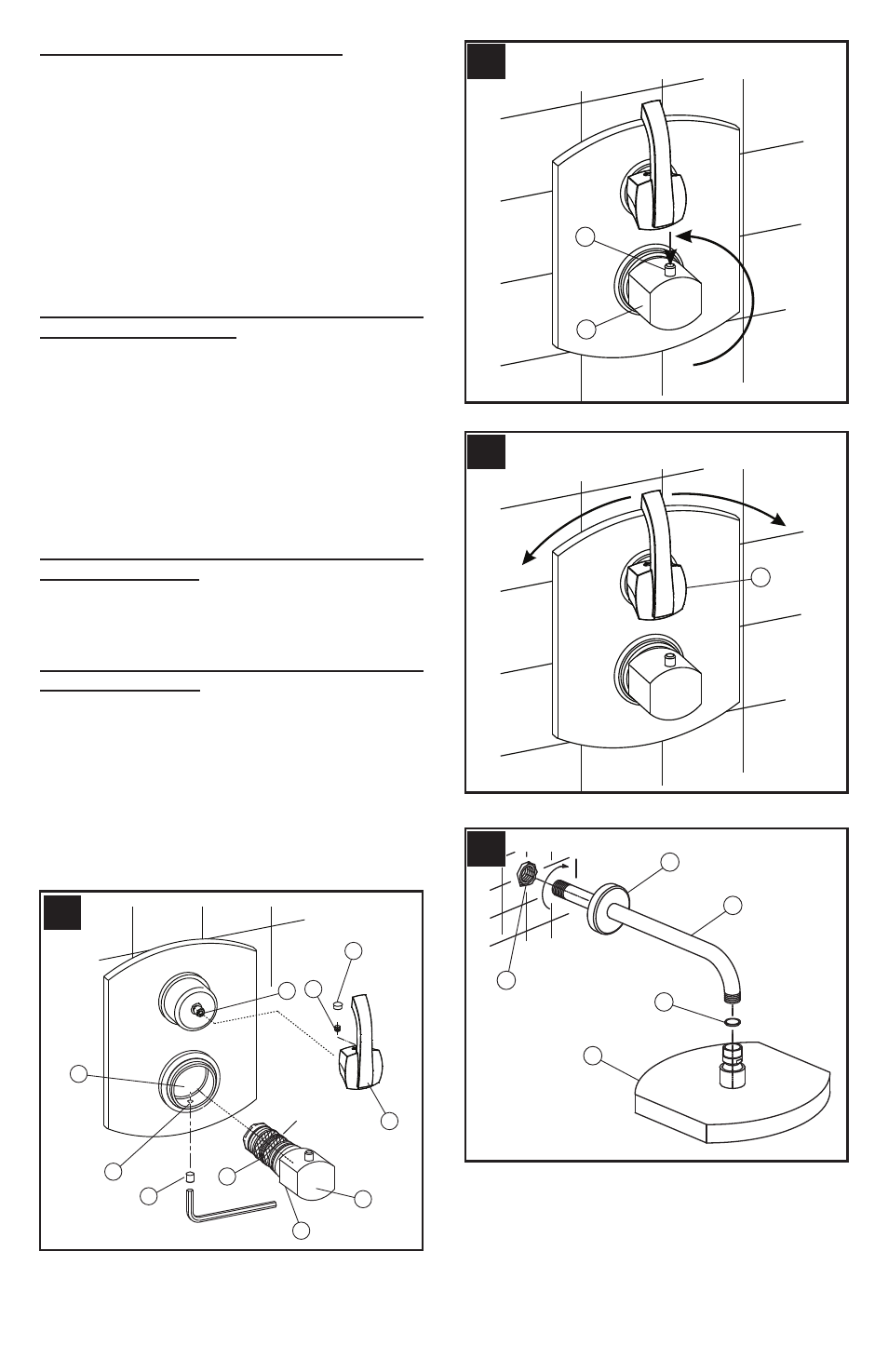

10 FIXAÇÃO DA MANIVELA (Fig. H)
Lubrifique os anéis em 'O' (1) sobre o conjunto seletor (2)
usando a graxa que foi fornecida. Insira o conjunto seletor
(2) dentro do envoltório do cartucho (3) alinhando o furo do
cartucho (4) com o furo do registro (5). Prenda o conjunto
seletor (2) usando o parafuso de fixação (6).
Com a haste defletora (7) posicionada no meio (posição
de fechamento no centro), coloque a manivela da haste
(8) sobre a haste defletora (7) e prenda com o parafuso
de fixação (9) (não aperte demais). Instale o tampão
decorativo (10). Para remoção da manivela, execute estes
passos na ordem inversa.
11 FUNCIONAMENTO DO SELETOR DE
TEMPERATURA (Fig.J)
Ao girar o seletor de temperatura (1) no sentido horário,
a temperatura da água diminuirá até ficar totalmente fria.
Pode-se aumentar a temperatura da água girando o seletor
de temperatura (1) no sentido anti-horário.
O seletor de temperatura (1) foi regulado para evitar que
a temperatura da água supere 38°C (100°F) para evitar
queimaduras. Para aumentar a temperatura da água,
aperte o botão (2) e gire o seletor de temperatura (1) no
sentido anti-horário.
12 FUNCIONAMENTO DO CONTROLE DO
DEFLETOR (Fig.K)
O registro defletor fica fechado na posição central. Pode-se
abrir a água girando a haste (1) no sentido horário para o
chuveiro e anti-horário para a banheira.
13 INSTALAÇÃO DA CABEÇA E BRAÇO DO
CHUVEIRO (Fig. L)
Insira a extremidade do braço do chuveiro (1) através
do flange do chuveiro (2). Aplique fita de vedação para
bombeiros PTFE nas duas pontas do braço do chuveiro
(1) de acordo com as instruções do fabricante. Aparafuse
a ponta mais longa do braço do chuveiro (1) no cotovelo
da tubulação (3) dentro da parede. Deslize o flange do
chuveiro (2) até encostar na parede. Aparafuse a cabeça
do chuveiro (4) no braço do chuveiro (1), interpondo uma
arruela (5).
