13

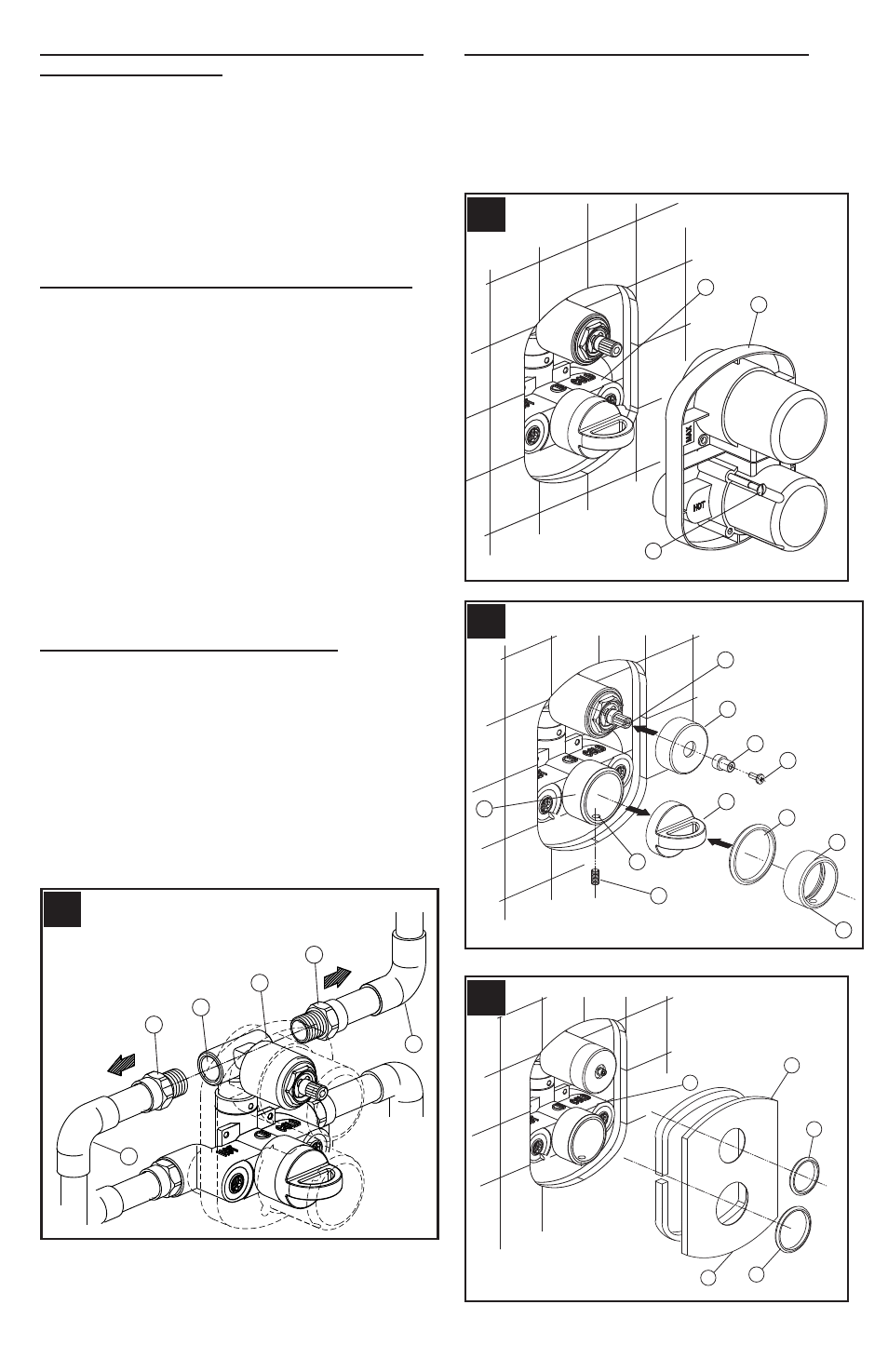

6 RACCORDS DE SORTIE DE LA BAIGNOIRE
UNIQUEMENT (Fig.D)
Connectez les tuyaux de sortie de la baignoire et de la
douche (1&2) aux orifices de sortie du corps de la vanne
(3&4). Le tuyau de sortie de la douche se branche sur le
raccord de sortie droit. Le tuyau de sortie de la baignoire
se branche sur le raccord de sortie gauche. Acheminez le
tuyau de sortie de la baignoire (2) vers le trou de sortie de la
baignoire, comme cela est illustré. Connectez les raccords
coude pour tuyau (non inclus) aux extrémités des tuyaux
de sortie.
7 VANNE D’ESSAI DE LA PRESSION (Fig.E)
Utilisez un bouchon de tuyau en fer (non inclus) sur la sortie
de la douche ou de la baignoire. Retirez les vis (1) et le
protège plâtre (2) du corps de vanne (3). Effectuez le test
de pression. Cherchez des fuites auprès des orifices de
sortie.
AVERTISSEMENT: Le test de pression ne doit pas
dépasser 250 PSI. Vérifiez que la pression est équilibrée
entre les orifices d’entrée et de sortie d’eau froide et d’eau
chaude.
AVERTISSEMENT: La pression différentielle des orifices
d’entrée d’eau froide et d’eau chaude ne peut dépasser 100
PSI.
ATTENTION: Retirez lentement les bouchons de tuyau des
orifices de sortie de la baignoire et de la douche pour faire
chuter la pression.
8. FIXATION DU MANCHON (Fig. F)
Retirez la vis de fixation (1) du boîtier de la cartouche (2)
et conservez-la. Retirez le bouchon (3) du boîtier de la
cartouche (2). Placez le manchon (4) et le joint torique (5)
sur le boîtier de la cartouche (2). Placez le manchon (4)
de manière à ce que le trou (7) soit aligné sur le trou de
la vanne (6).
Placez le manchon de moyeu (8) et l’étendeur de tige
(9) sur le corps de l’inverseur (10) et fixez le tout à l’aide
d’une vis (11). Pour enlever les manchons, procédez de
la manière inverse.
9 FIXATION DE LA COLLERETTE (Fig G)
Placez la collerette (1) et les joints en caoutchouc (2&3)
sur la vanne (4) de manière à ce que le trou de vidange (5)
soit en bas. Faites glisser la collerette (1) jusqu’à ce qu’elle
soit fermement placée contre la surface de mur finie. Pour
enlever la collerette, procédez de la manière inverse.
2
3
4
1
5
5
D
2
3
1
E
3
8
10
9
11
5
4
1
6
2
7
F
4
1
2
3
5
G
