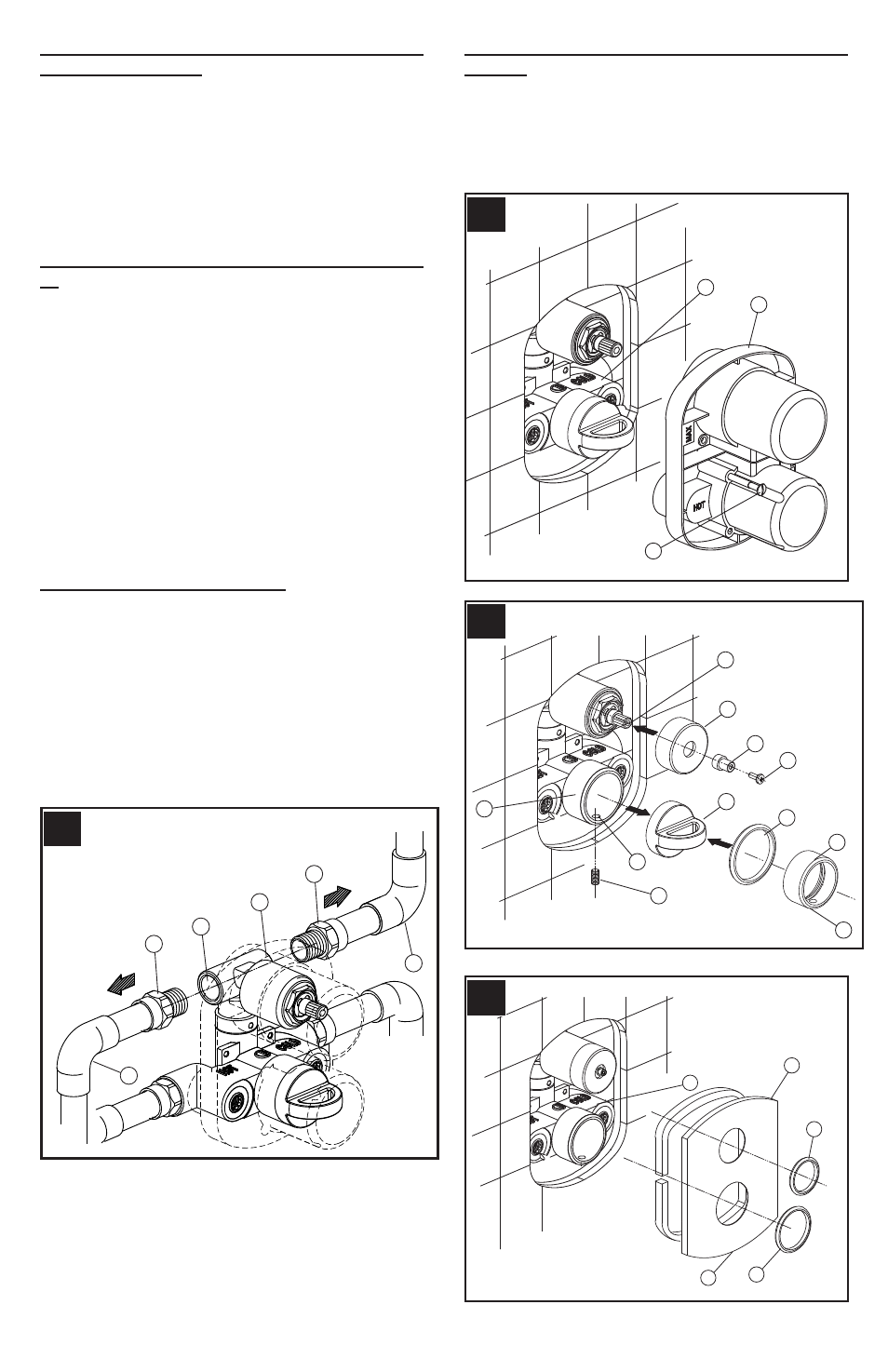

6 CONEXÕES DA SAÍDA DE BANHEIRA E
CHUVEIRO (Fig. D)
Conecte os tubos de saída do chuveiro e da banheira (1 e
2) às saídas do corpo do registro (3 e 4). O tubo de saída
do chuveiro deve ir para a conexão de saída à direita. O
tubo de saída da banheira deve ir para a conexão de saída
à esquerda. Posicione o tubo de saída da banheira junto
ao furo de saída da banheira (2), como mostra a figura.
Conecte os cotovelos (não incluídos) com as extremidades
dos tubos de saída.
7 TESTE DE PRESSÃO DO REGISTRO (Fig.
E)
Utilize um bujão para tubo de ferro (não incluído) na saída
do chuveiro ou da banheira. Remova os parafusos (1) e a
proteção da parede (Plasterguard) (2) do corpo do registro
(3). Execute o teste de pressão. Verifique a existência de
vazamentos nas saídas.
ADVERTÊNCIA: O teste de pressão não deve exceder 250
psi. Certifique-se que existe um equilíbrio de pressão entre
as entradas de água fria e quente.
ADVERTÊNCIA: A pressão diferencial entre as entradas
de água fria e quente não podem superar 100 psi.
ATENÇÃO: Retire lentamente os bujões das saídas da
banheira e do chuveiro para aliviar a pressão.
8 FIXAÇÃO DA LUVA (Fig. F)
Retire o parafuso de fixação (1) do envoltório do cartucho
(2) e guarde. Retire o tampão (3) do envoltório do cartucho
(2). Coloque a luva (4) e o anel em ‘O’ (5) sobre o envoltório
do cartucho (2). Posicione a luva (4) de modo a alinhar o
furo (7) com o furo do registro (6).
Coloque a luva do cubo (8) e o extensor da haste (9) sobre
o corpo do defletor (10) e prenda com o parafuso (11).
Para remoção das luvas, execute estes passos na ordem
inversa.
9 FIXAÇÃO DO FLANGE DE ACABAMENTO
(Fig. G)
Posicione o flange (1) e as gaxetas de borracha (2 e 3)
sobre o registro (4) com o furo de drenagem (5) para
baixo. Deslize o flange (1), apertando até que fique rente
à superfície da parede acabada. Para remoção do flange,
execute estes passos na ordem inversa.
