10

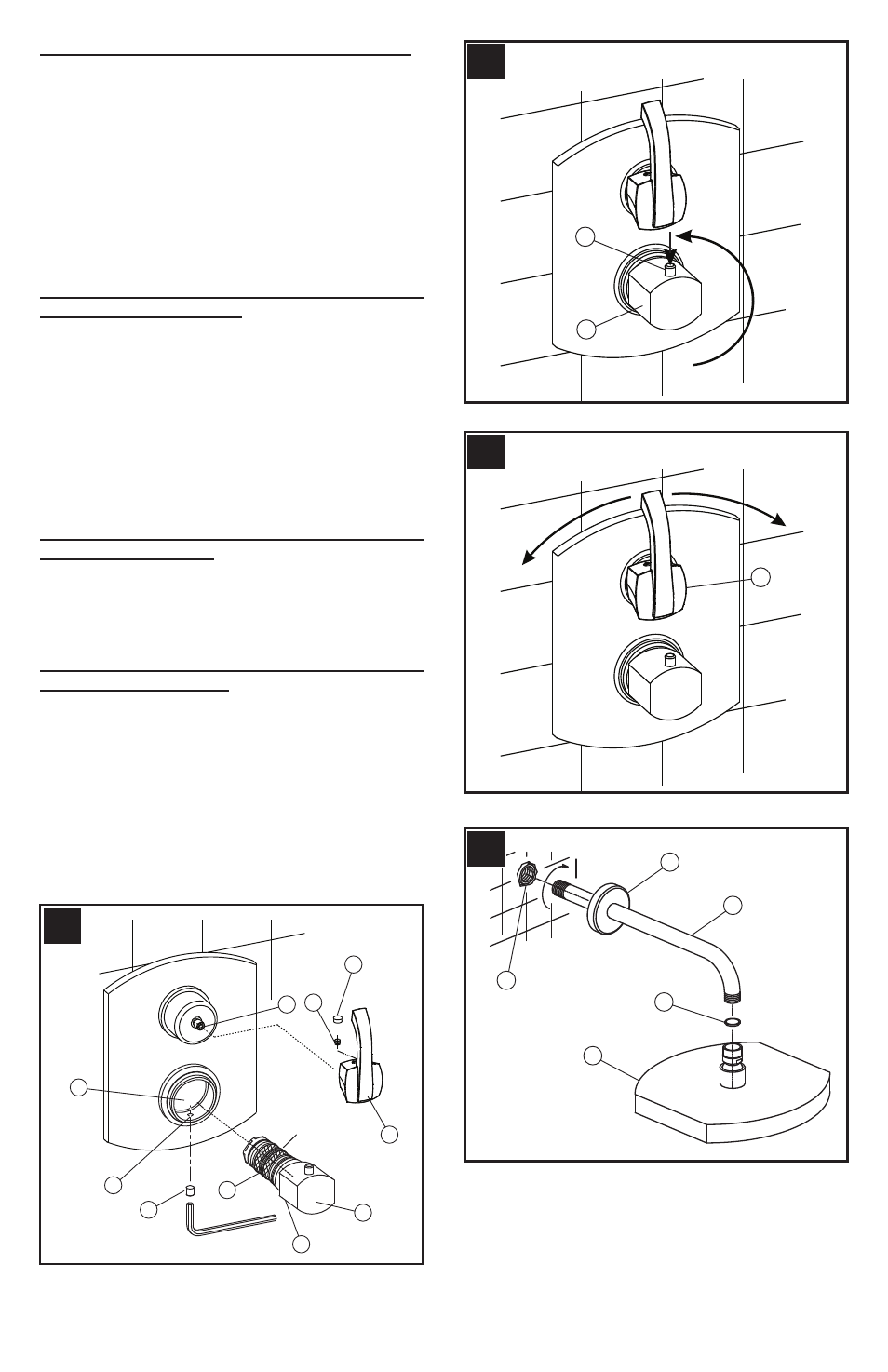

10 COLOCACIÓN DE LAS MANIJAS (Fig. H)
Lubrique los empaques circulares (1) del ensamble de la
perilla (2) con la grasa incluida. Introduzca el ensamble
de la perilla (2) a la cubierta del cartucho (3) alineando el
orificio del cartucho (4) con el orificio de la válvula (5). Fije
el ensamble de la perilla (2) con el tornillo de ajuste (6).
Con el vástago del desviador (7) en posición cerrada
(posición media o al centro), coloque la manija de palanca
(8) sobre el vástago del desviador (7) y fije con el tornillo de
ajuste (9) (no apriete demasiado). Instale la tapa ornamental
(10). Para quitar las manijas, proceda al revés.
11 FUNCIONAMIENTO DE LA PERILLA DE
TEMPERATURA (Fig. J)
Si gira la perilla de temperatura (1) hacia la derecha, bajará
la temperatura del agua hasta volverse totalmente fría,
pero puede subir la temperatura girando la perilla (1) hacia
la izquierda.
La perilla de temperatura (1) está regulada para que la
temperatura del agua no exceda los 100°F (38°C), con el
fin de prevenir quemaduras. Para subir la temperatura del
agua, presione el botón (2) y gire la perilla de temperatura
(1) hacia la izquierda.
12 FUNCIONAMIENTO DEL CONTROL
DESVIADOR (Fig. K)
La válvula desviadora está cerrada en la posición media.
Para hacer correr el agua, gire la palanca (1) hacia la
derecha para la ducha y en dirección contraria para la
bañera.
13 INSTALACIÓN DEL BRAZO Y EL CABEZAL
DE LA DUCHA (Fig. L)
Inserte el extremo del brazo de la ducha (1) a través de
la brida de la ducha (2). Aplique cinta PTFE de plomería
a ambos extremos del brazo de la ducha (1) según las
instrucciones del fabricante. Enrosque el extremo largo del
brazo de la ducha (1) al codo de la tubería (3) dentro de
la pared. Deslice la brida de la ducha (2) hasta que quede
bien ajustada a la pared. Atornille el cabezal de la ducha
(4) al brazo de la ducha (1), colocando la arandela (5) entre
los dos.
GREASE
4
6
3
1
5
2
8
10
7 9
H
CALIENTE
FRIO
1
2
J
1
PARA LA TINA
CERRAR
PARA LA DUCHA
K
5
2
3
1
4
L
GRASA
