ESPAÑOL
ESP
A
Ñ
OL
12
14
11 13

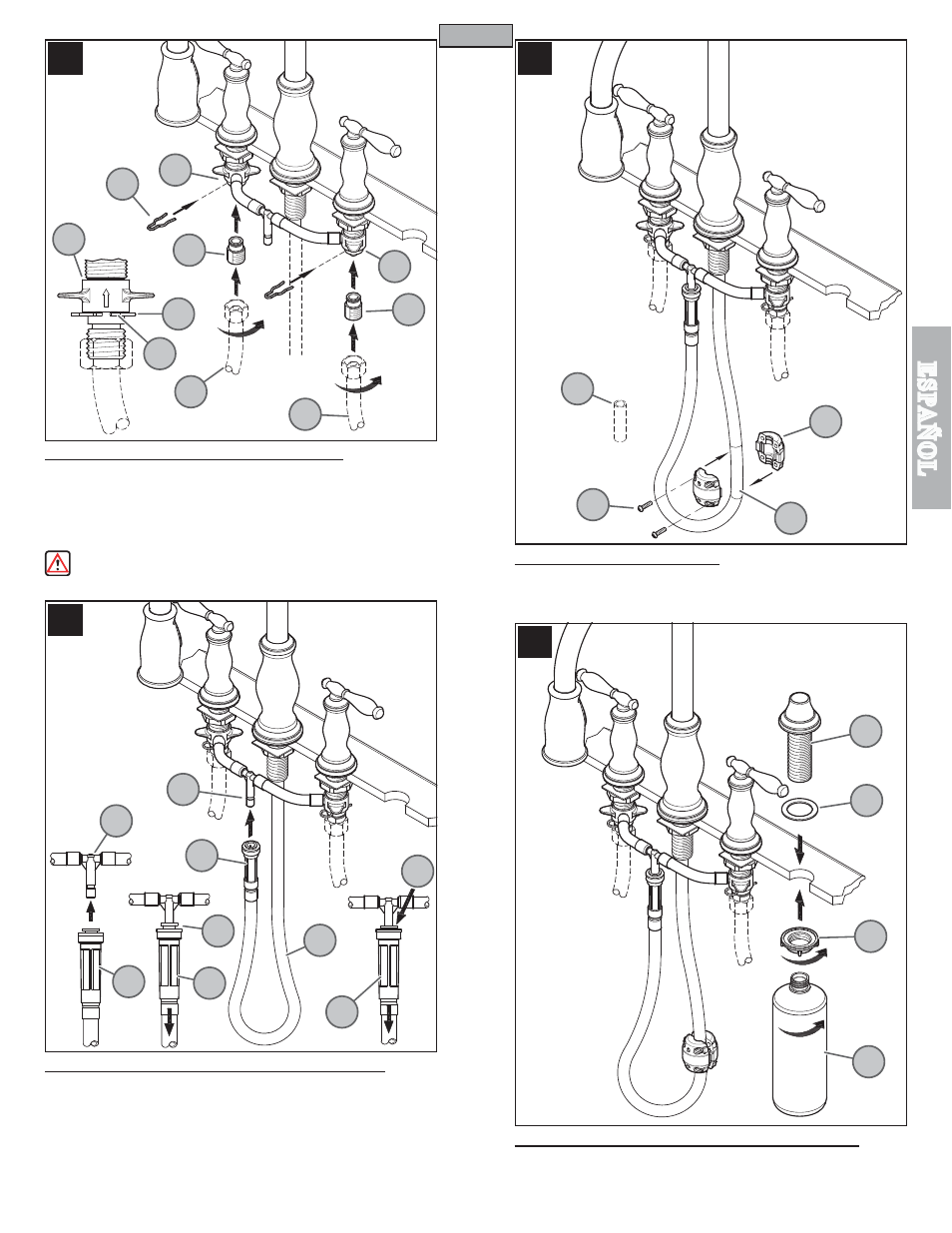

13 CÓMO COLOCAR LA PESA
Retire el inserto de cartón (13B). Ponga la pesa (13A) sobre el principio de la curva
de la manguera (13C) en el lado del surtidor (según lo demostrado). Asegure la pesa
(13A) con los tornillos (13D).
11 CONEXIONES DE SUMINISTRO DE AGUA
Primero, enrosque los conectadores de entrada (11A) en las líneas de suministro de agua (11B).
Entonces, inserte los conectadores de entrada (11A) en los cuerpos de válvula (11C). Las líneas
de suministro de agua caliente se instalan en la entrada izquierda. Las líneas de suministro de
agua fría se instalan en la entrada derecha. (Las líneas de suministro no son incluidas.) Siga
por favor las instrucciones del fabricante al instalar las líneas de fuente. Después, inserte los
sujetadores (11C) en los agujeros de los cuerpos de válvula (11D), para fijar la unidad.
ADVERTENCIA: ¡No tuerza los conectadores de la entrada (11A) una vez que
estén instalados!
14 CÓMO INSTALAR EL DISPENSADOR DE JABÓN
Introduzca la espiga roscada (14A) del dispensador de jabón en el empaque (14B)
contra espuma y el agujero del fregadero. Apriete la tuerca (14C) y enrosque la botella
(14D) a la espiga (14A).
12 CONEXIÓN DE LA MANGUERA DESMONTABLE
Desde abajo del fregadero, empuje el conectador rápido (12A) situada en el extremo de
la manguera desmontable (12B) firmemente hacia arriba sobre el tubo de recibo (12C)
hasta que ya no se pueda empujar más. Tire hacia abajo el conectador rápido (12A).
Si la caja y la boquilla interior (12D) se separan ligeramente pero no se desprenden
del tubo de recibo (12C), la conexión rápida está firme.
Para quitar la manguera para extracción (12B), empuje hacia arriba el conectador rápido
(12A). Manteniendo la boquilla de plástico (12D) en posición, empuje hacia abajo el
conectador rápido (12A) hasta que el tubo (12C) se desprenda.
9
CALIENTE
FRÍA
13B
13A
13C
13D
14A
14B
14C
14D
11A
11C
11C
11D
11B
11E
11D
11B
11A
12A
12D
12A
12A
12D
12A
12C
12B
12C
11C
