ESPAÑOL

ESP
A

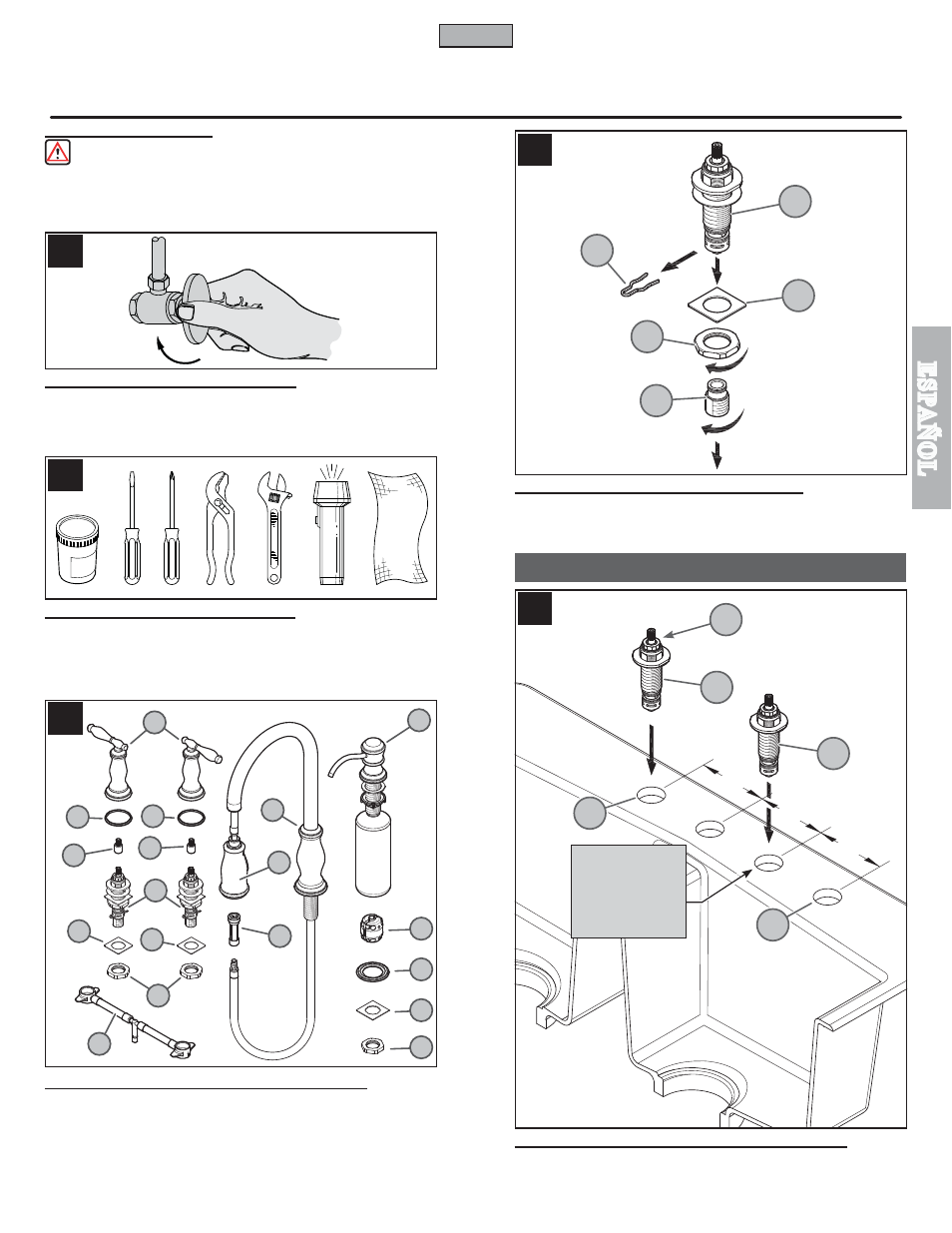

INSTALACIÓN DEL GRIFO

1 ANTES DE PROCEDER

ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.

Price Pﬁster recomienda llamar a un profesional si no se está seguro acerca de cómo
instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.

Gracias por haber comprado este producto Price Pﬁster. Todos los productos Price Pﬁster están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).

5 REVISIÓN DEL CONTENIDO DE LA CAJA

Primero, retire el sujetador (5A) y entonces el conectador de entrada (5B) de los cuerpos
de la válvula (5C) y guárdelos. Después, retire la tuerca de montaje (5D) y la arandela
cuadrada (5E) de los cuerpos de la válvula (5C) y guárdelas.

6 CÓMO COLOCAR EL CUERPO DE LA VÁLVULA

Desde arriba del fregadero, introduzca el cuerpo de la válvula (6A) a través de los
agujeros de montaje (6B). La válvula del agua caliente (HOT), con el anillo rojo (6C),
debe colocarse a la izquierda del conducto.

4 VERIFICACIÓN DEL CONTENIDO DE LA CAJA

Después de abrir la caja, veriﬁque que se incluyan todos los artículos siguientes con su grifo:

A Cuerpo del surtidor

B Cuerpo de Válvulas (2X)

C Manijas (2X)

D Cabeza de rociado

E Manguera

F Aros para masilla (3X)

G Arandela Cuadrada (3X) H Tuerca de montaje (3X)

J Dispensador de jabón

K Pesan

L Conectador rápido

M Extensión del vástago

Si falta alguno de estos artículos, comuníquese con el departamento de Servicios al
Consumidor de Price Pﬁster al 1-800-Pfaucet (1-800-732-8238).

2 CIERRE EL SUMINISTRO DE AGUA

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la superﬁcie
del fregadero.

3 HERRAMIENTAS RECOMENDADAS

• Masilla para plomería

• Destornillador recto

• Destornillador en cruz

• Tenazas

• Llave ajustable

• Linterna de mano

• Paño

Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro,
válvulas de cierre o herramientas adicionales.

” [32 mm] MIN.

” [38 mm]

MAX.

DIÁMETRO

AGUJEROS

4” [102 mm]
