FRANÇAIS
FRAN
Ç
AIS
12
14
11 13

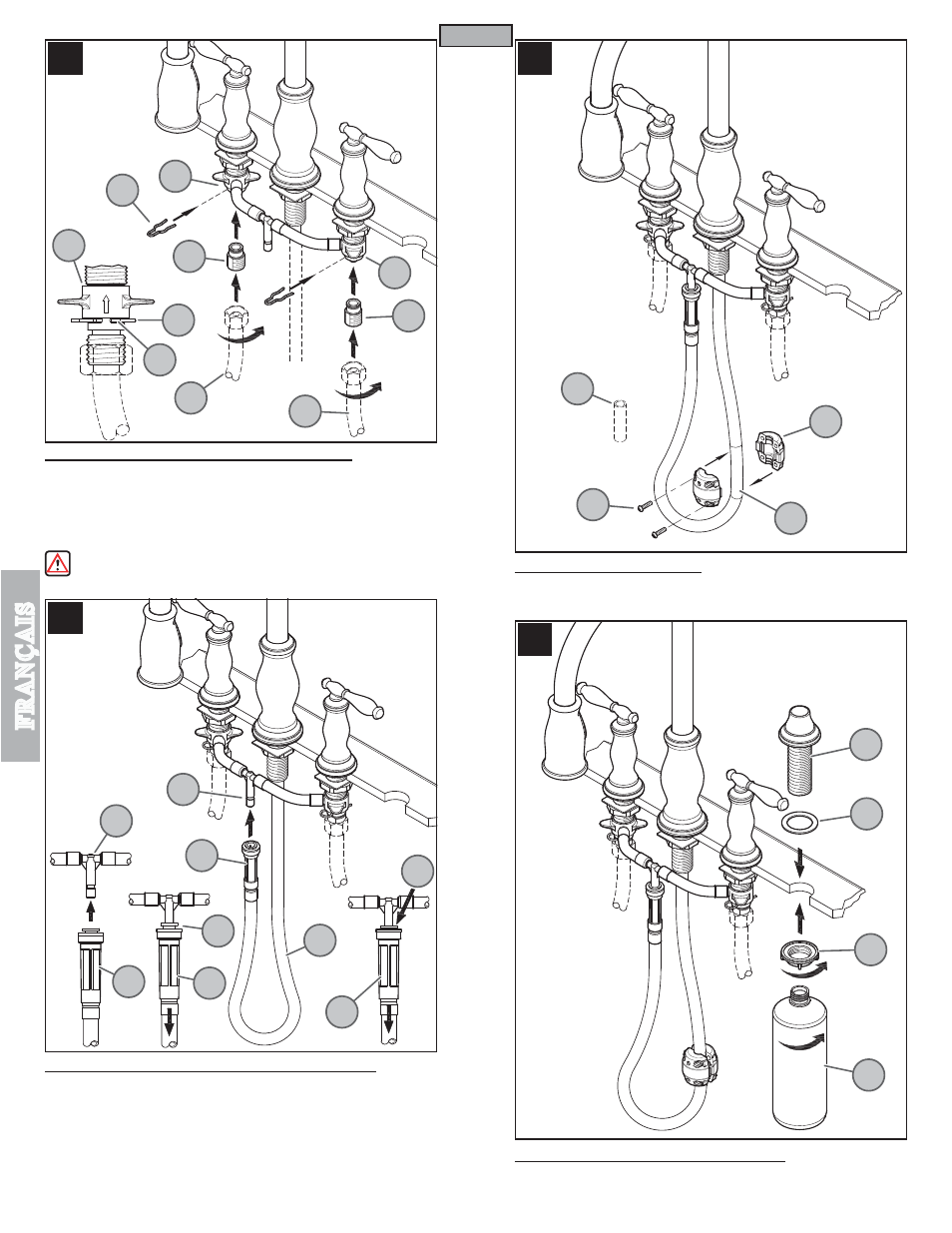

12 RACCORDEMENT DU FLEXIBLE EXTENSIBLE
Depuis le dessous de l’évier, pousser le connecteur rapide (12A) qui se trouve à
l’extrémité du flexible extensible (12B) fermement à fond vers le haut sur le tube récepteur
(12C). Tirer vers le bas sur le connecteur rapide (12A). Si le boîtier et le récepteur
intérieur (12D) se séparent légèrement sans se désaccoupler, le raccord rapide du
tube récepteur (12C) est bien assujetti.
Pour débrancher flexible extensible (12B), pousser le connecteur rapide (12A) vers le
haut. Tout en maintenant le manchon gris en plastique (12D) en place, tirer le connecteur
rapide (12A) de raccord rapide vers le bas jusqu’à ce que le tube (12C) soit libéré.
11 RACCORDEMENTS DES ARRIVÉES D’EAU
Premier, visser connecteur d’entrée (11A) dans puis les tuyaux d’arrivée d’eau (11B).
Insérez les connecteurs d’entrée (11A) dans des corps de valve (11C). Les canalisations
d’alimentation d’eau chaude entrent á l’admission gauche. Les canalisations d’alimentation
d’eau froide entrent á l’admission droite. (Tuyaux d’arrivée d’eau ne sont pas incluses.)
Veuillez suivre les instructions du fabricant quand installant les robinets d’arrivée. Après,
insérez l’agrafe (11C) dans les trous du corps de valve (11D) pour assujettir celui-ci.
AVERTISSEMENT : Ne tordez pas connecteur d’entrée (11A) une fois qu’ils
sont installés !
13 FIXATION DE LA MASSE
Retirez l’inséré de carton (13B). Placez le mass (13A) sur le début de la courbe du tuyau
(13C) sur le côté de bec (comme montré). Fixez le mass (13A) avec les vis (13D).
14 POSE DU DISTRIBUTEUR DE SAVON
Introduire la tige filetée (14A) du distributeur de savon dans le joint en mousse (14B) et
le trou de l’évier. Serrer l’écrou (14C) et le visser sur le réservoir (14D) á la tige (14A).
14
13B
13A
13C
13D
14A
14B
14C
14D
11A
11C
11C
11D
11B
11E
11D
11B
11A
12A
12D
12A
12A
12D
12A
12C
12B
12C
11C
FROID
CHAUD
