– 22 –
S16889
8-2-90F

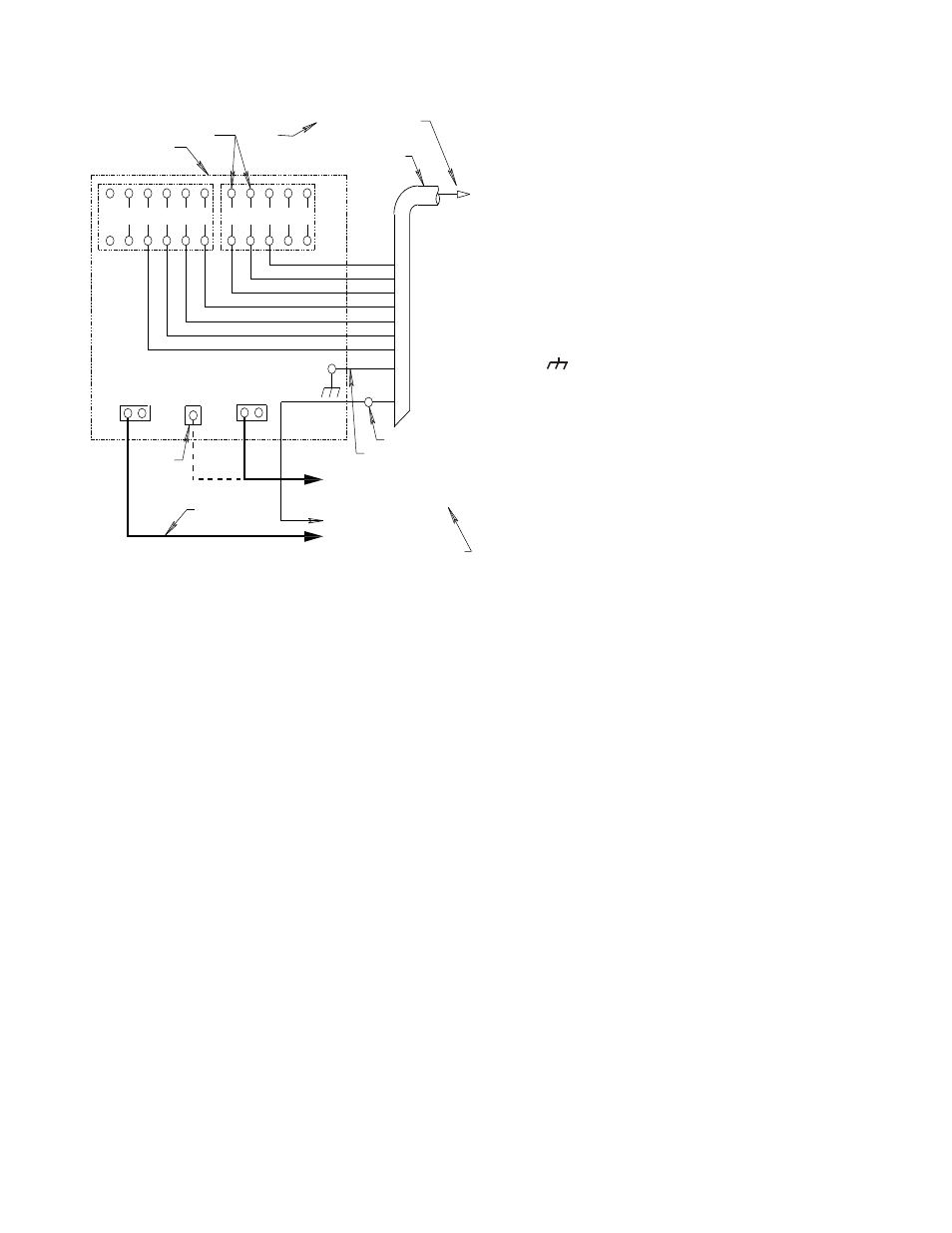

CONEXION DE LA DC-1000 AL NA-5
N.A. Los cables de soldadura deben ser de la
capacidad adecuada para la corriente y ciclo de
trabajo de aplicaciones inmediatas y futuras.
N.B. Extienda el cable 21 utilizando alambre aislado
calibre 14 o mayor f í sicamente adecuado para
la instalaci ó n. Para este fin puede utilizarse un
cable de trabajo de lectura remoto S16586-[ ].
Con
é ctelo directamente a la pieza de trabajo
mantenieendolo separado de la conexi ó n del
cable de trabajo de soldadura a la pieza de
trabajo. Para mejores resultados, este cable 21
deber
á adeherirse con cinta aislante al cable de
trabajo de soldadura.
N.C. Cubra con cinta aislante la conexi ó n atornillada.
N.D. Conecte el cable a tierra del cable de control del
NA-5 a la terminal del armaz ó n marcada con
cerca de la tablilla de conexiones de la
fuente de poder. La fuente de poder deber á
estar aterrizada adecuadamente.
N.E. Si utiliza un cable de control autom á tico anterior
con los cables 75, 76 y 77: conecte el cable 75
a #75 de la tablilla de conexiones; conecte el
cable #76 a #74 de la tablilla de conexiones;
conecte el cable #77 a #73 de la tablilla de
conexiones.
N.F. Conecte los puentes en la tarjeta de voltaje del
NA-5 en la siguiente forma: Conecte el puente
ROJO al pin
“ S ” ; conecte el puente BLANCO al
pin “ B ” .
N.G. Ajuste los controles de la DC-1000 O DC-1500
en la siguiente forma: Establezca el interruptor
de control en
“ Control Remoto de Salida ” . Para
los procesos de Arco Sumergido, establezca el
interruptor en
“ Arco Sumergido de CV ” . Para
los procesos de Arco Abierto, establezca el
interruptor de modo en
“ Innershield de CV ” .
N.H. Para una operaci ó n adecuada, el cable del
electrodo debe estar conectado bajo la barra de
sujeci
ó n a la izquierda de la caja de control del
NA-5.
N.J. Las terminales #73 y #74 no exist í an en las
m á quinas DC-1500 con c ó digos anteriores al
8294. Estas m á quinas de c ó digos anteriores no
son aptas para utilizarse con el NA-5.
N.K. La conexi ó n alterna de terminal positiva de 500
amps se proporciona ú nicamente en los
modelos DC-1000 de c ó digos posteriores al
9500.
N.L. Con conexiones especiales en la DC-1500 y el
NA-5 el modo alterno de Arco Sumergido est á
disponible para una estabilidad mejorada de
arco en procedimientos de corriente alta, charco
de soldadura grande y desplazamiento lento.
En la tarjeta de control de la DC-1500 (G1530-2 y
posteriores) retire los puentes rojo y azul de los pines
"FR" y recon
é ctelos a los pines"SR"
correspondientes.
En la tarjeta de voltaje del NA-5 (G1556-1 y
posteriores), el puente blanco debe estar conectado
al pin"D".
La conexi
ó n del pin "D" del NA-5 tambi é n puede
utilizarse para algunos procedimientos en la DC-1500
sin puente de tarjeta de control o con puentes de
tarjeta de control en los pines "FR", tambi
é n es
posible en la DC-1000.
El diagrama anterior muestra el electrodo conectado
en forma positiva. Para cambiar la polaridad, apague
la fuente de poder, invierta los cables de electrodo y
de trabajo en la fuente de poder, establezca el
interruptor positivo - negativo de la fuente de poder
para que coincida con la polaridad de la conexi
ó n del
cable del electrodo. Para las conexiones requeridas
de polaridad de la caja de control del NA-5, consulte
el manual de operaci
ó n del NA-5.
2 1 4 2 3 1 3 2 7 3 7 4 7 5 7 6 7 7
4
TIERRA
N E G A T I V O P O S I T I V O
2 1
N . A .
C A B L E D E C O N T R O L
3 2
3 1
2
C
B
A
}
}
A L E N C H U F E D E L
C A B L E D E E N T R A D A N A - 5 N . J . N . F .
N . F . N . E .
N . K .
N . B . & N . C .
T O R N I L L O P A R A C A B L E S
D E L E N S A M B L E D E C O N T A C T O D E L
A L A M B R E N 5 - A
N . D .
C O N E C T A R A L T R A B A J O
N . C . & N . H .
