B-3 FONCTIONNEMENT B-3
V205-T DC & V205-T AC/DC TIG
1. LED Vert Lumière d’Avertissement de Tension
d’Entrée - Indique que la machine est allumée et
que la tension d’entrée se trouve dans un registre
acceptable.
2. Lumière d’Avertissement de Fermeture
Thermique (LED Jaune) – Indique une surcharge
thermique ou une sortie désactivée du fait d’une
tension d’alimentation incorrecte.
• Avec le "LED Jaune" allumé, et un code d’alarme
clignotant sur "l’Écran Numérique Point 6" (voir la
Section E Guide de Dépannage, « Problèmes
Électriques Possibles »), la machine ne fournit pas
de puissance à la sortie.
• Si une surchauffe survient, le "LED Jaune" reste
allumé jusqu’à ce que la machine ait suffisamment
refroidi. Laisser la source de puissance allumée
pour permettre au ventilateur de refroidir l’unité.
3. Bouton Poussoir d’Impulsions Allumé/Éteint -
Courant CONSTANT – Courant d’IMPULSIONS
4. Bouton Poussoir de Sélection Réglages/
Paramètres – Le Bouton Poussoir de «
Réglages/Paramètres » a trois (3) fonctions dif-
férentes:
• Accès aux Paramètres de Soudage. Des pressions
répétées sur le bouton de Paramètres permettent
d’accéder aux lumières de formes d’ondes des
Paramètres de Soudage sur le panneau frontal.
Paramètres qui peuvent être changés:
Courant de Démarrage
Montée
Courant de Soudage (Courant de Crête)
Fréquence d’Impulsions
% sur Temps
Courant de Fond
Diminution
Courant de Finition
Sec. Après Écoulement
Il y a un LED pour chaque paramètre de soudage.
Lorsqu’il est allumé, il a confirmé le mode ou la
sélection choisis.
• Accès à "Fréquence CA" et "Équilibrage CA" en
appuyant sur le bouton de Paramètres et en le
maintenant appuyé pendant trois (3) secondes.
• Accès au "Menu de Réglage". Voir la section de
Menu de Réglages.
5. Bouton de Réglage Sortie/Paramètres – Permet
d’ajuster le courant de façon continue aussi bien en
soudage TIG qu’en mode Baguette. Permet de
changer la valeur, qui apparaît sur "l’Écran
Numérique Point 6", du paramètre sélectionné avec
le « Bouton de Sélection de Réglages/Paramètres
Point 4 ».

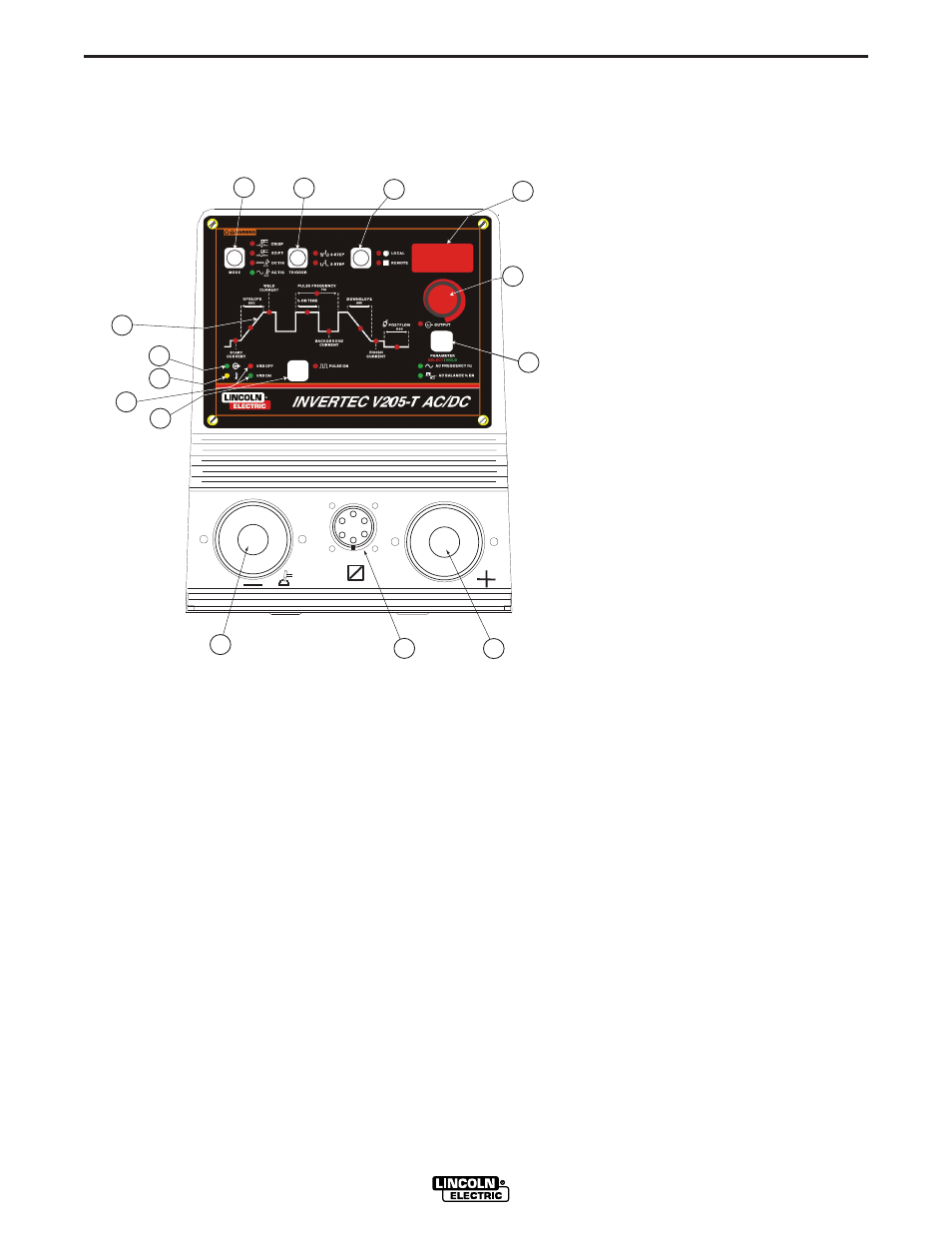

CONTRÔLES ET RÉGLAGES
Tous les contrôles et réglages de l’opérateur se trou-
vent sur le devant du châssis de la machine V205-T.
Se reporter à la Figure B.2 et aux explications corre-
spondantes.
2. Thermal / Device Warning Light Yellow LED
6. Digital Display
1. Input Voltage warning Light Green LED
5. Output/Parameter Adjust Knob
4. Setup/Parameter Select Button
9. Welding Process (MODE) Button
7. Local/Remote Button
3. Pulse On/Off Button
8.Trigger Selection Button
10. Electrode Connection (Negative)
11. Remote Control Connector
12. Electrode Connection (Positive)
13. Welding Parameter Drawing
14. VRD (Voltage Reduction Device) Status Light
sec
sec
LOCAL
1
9
10
11 12
13
8 7 6
5
4
3
2
VDR OFF
VDR ON
14
FIGURE B.2
1. LED Vert Lumière d’Avertissement de Tension
d’Entrée
2. LED Jaune Lumière d’Avertissement de
Dispositif / Thermique
3. Bouton Poussoir Allumé/Éteint
4. Bouton de Sélection Réglages/Paramètres
5. Bouton de Réglage Sortie/Paramètres
6. Écran Numérique
7. Bouton Local/Télécommande
8. Bouton de Sélection de Déclencheur
9. Bouton de Procédé (MODE) de Soudage
10. Connexion d’Électrode (Négative)
11. Connecteur de Télécommande
12. Connexion d’Électrode (Positive)
13. Diagramme de Paramètres de Soudage.
14. Lumière indicatrice de l’état du DRT (Dispositif
de Réduction de Tension)
