A-6 INSTALLATION
V205-T DC & V205-T AC/DC TIG
A-6
CONNEXION DE LA TÉLÉCOMMANDE
Un réceptacle de télécommande est fourni sur le
devant du compartiment central inférieur de la
soudeuse pour brancher une télécommande sur la
machine. Se reporter à la section « Accessoires en
Option » de ce manuel pour connaître les télécom-
mandes disponibles.
Le CYLINDRE peut exploser s’il
est endommagé.
•Tenir le cylindre droit debout et
enchaîné à un support.
•Tenir le cylindre éloigné des endroits où il
pourrait être endommagé.
•Ne jamais permettre que la torche ou l’élec-
trode de soudage touche le cylindre.
•Tenir le cylindre éloigné des circuits élec-
triques sous tension.
___________________________________________
AVERTISSEMENT

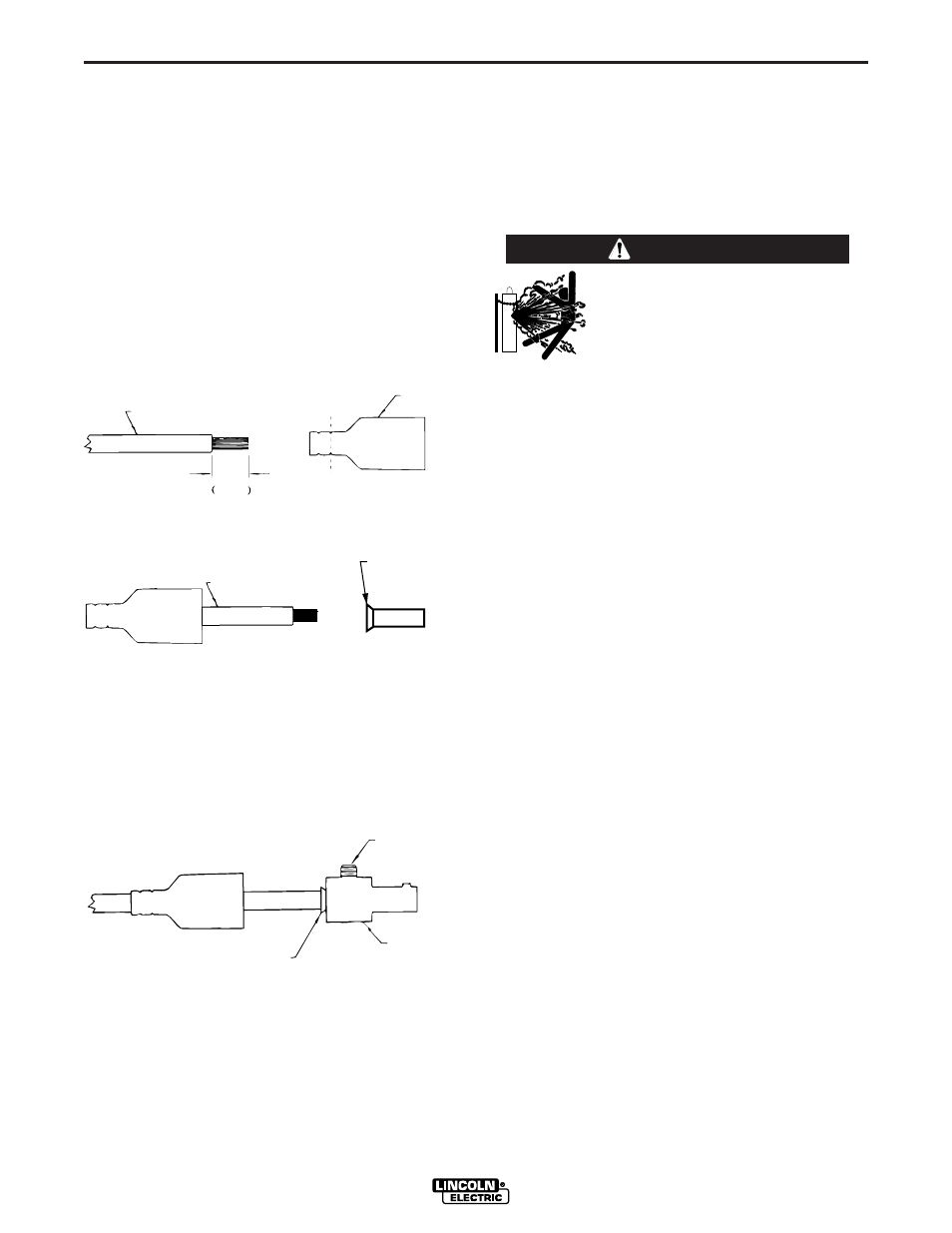

PRISE DE DÉCONNEXION RAPIDE (POUR
CÂBLE D’ÉLECTRODE BAGUETTE ET CÂBLE DE
TRAVAIL)
Un système de déconnexion rapide est utilisé pour les
connexions des câbles de soudage. Pour le câble de
l’électrode baguette, il faut y attacher une prise.
1. Couper la languette du câble de soudage, s’il y en
a une.
2. Retirer 1,00 in. (25mm) d’isolement du câble de
soudage.
3. Faire glisser la protection en caoutchouc sur l’ex-
trémité du câble. L’extrémité de la protection peut
être découpée pour s’adapter au diamètre du
câble. Utiliser du savon ou tout autre lubrifiant ne
contenant pas de pétrole pour aider à faire glisser
la protection sur le câble, si nécessaire.
4. Insérer les cordons en cuivre dans la férule.
5. Faire glisser la férule en cuivre dans la prise en
laiton.
6. Serrer la vis de fixation pour déformer le tube en
cuivre. La vis doit faire pression contre le câble de
soudage. Le haut de la vis de fixation se trouvera
bien en dessous de la surface de la prise en laiton,
après l’avoir serrée.
7. Faire glisser la protection en caoutchouc sur la
prise en laiton. La protection en caoutchouc doit
être positionnée de sorte qu’elle couvre complète-
ment toutes les surfaces électriques après que la
prise ait été bloquée dans le réceptacle.
25 mm
1.00 in.
WELDING CABLE
BOOT
TRIM, IF REQ'D
TO FIT OVER CABLE
WELDING CABLE
COPPER FERRULE
SET SCREW
BRASS PLUG
COPPER TUBE
CONNEXION DU GAZ DE PROTECTION
Obtenir le gaz de protection inerte nécessaire.
Brancher le cylindre à gaz sur un régulateur de pres-
sion et une jauge à flux. Installer un tuyau à gaz entre
le régulateur et l’admission du gaz (située sur l’arrière
de la soudeuse). L’admission de gaz possède un file-
tage femelle droit de 5/16-18, CGA #032.
CÂBLE DE SOUDAGE
CÂBLE DE SOUDAGE
FÉRULE EN
CUIVRE
ÉBARBER SI NÉCESAIRE
POUR ALLER SUR LE CÂBLE
VIS DE FIXA-
TION
TUBE EN CUIVRE
PRISE EN
LAITON
GAINE
