19
Connettori (#3)
12 12 13 13 14 14 15 15 16 16 17 17
POWER LIGHT Y/C VIDEO SETTINGS RS 232
Questo è un manuale combinato per i
Visualizer modello VZ-7D e VZ-5F.
.
Le pagine da 19-20 e 23 sono comuni ad
entrambe i modelli, le caratteristiche
addizionali del modello VZ-7D sono
descritte alle pagine 21-22 e 24.
7
1 2 3 4 5 6 7 8 9 10
OFF
ON
Utilizzo
#12 Uscita videocomposito (FBAS, VBS)
#13 Uscita Y/C (S-VHS)
#14 Ingresso alimentazione (12V)
#15 Uscita alimentazione per lightbox
#16 Ingresso controllo seriale (solo VZ-7D)
#17 DIP switches (VZ-7D) vedi lista nella
ultima pagina - solo per utenti esperti

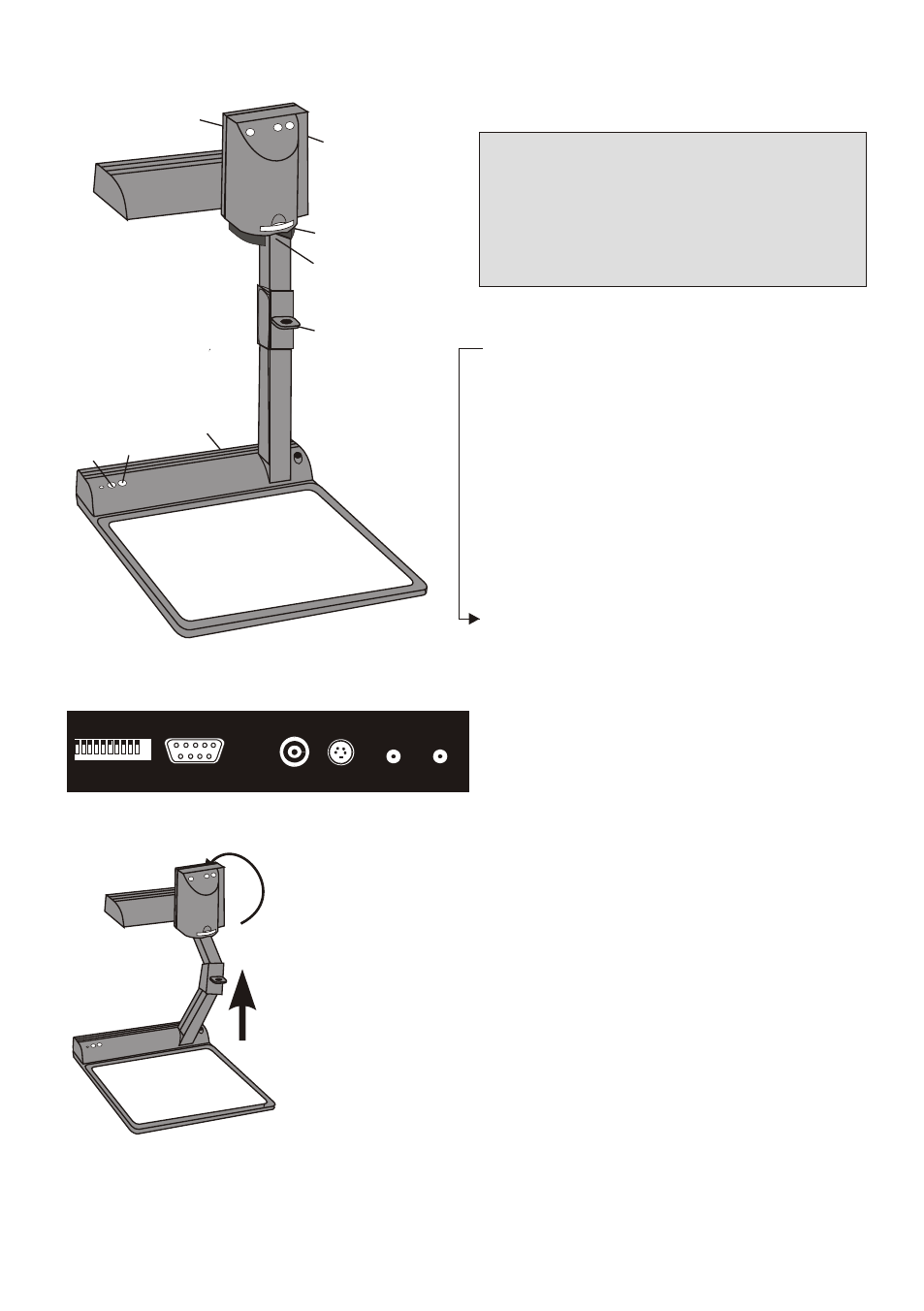

#1 Testa con telecamera
#2 Sistema di illuminazione
#3 Connettori (sulla parte posteriore)
#4 Piano di lavoro
#5 Interruttore acceso/spento
#6 Interruttore sistema di illuminazione
#7 Lente per represe esterne al piano di
lavoro
#8 Anello per apertura Visualizer
#9 Tasto autofocus inserito/disinserito
(un led é acceso quando la funzione
é attiva)
#10 Tasti zoom
#11 Alloggiamento diapositiva (solo VZ-7D)
Impostazioni all´accensione
7
9
10
8
3
5
6
2 2
4
1 1
11
ITALIANO
* La qualità dell'immagine é migliore se utilizzate l'uscita Y/C (#13), piuttosto che
quella videocomposito (#12), specialmente con materiale dattilografato in bianco e nero.
Se utilizzate l'uscita videocomposito, assicuratevi di usare un cavo video 75 Ohm con
connettori RCA e non un cavo audio con connettori RCA.
1. Aprire il Visualizer tirando il braccio tramite l´apposito anello (#8)
2. Ruotare la telecamera (#1) ed inquadrare il piano di lavoro
3. Collegare l´alimentatore alla presa DC (#14)
4. Colegare un monitor TV, un videoproiettore o un video-
registratore all´uscita videocomposito ( 12) o Y/C ( 13)
5. Accendere il Visualizer tramite l´apposito interruttore (#5)
# # *
Le impostazioni automatiche attivate all´accensione sono: zoom
cm 20x15 (A5) autofocus attivo, autoiris attivo, immagine attiva.
