Wechseln der Lampe des Visualizers
1
2
1
m
m
(4
.8
")
3
1
0
m
m
(
1
2
.2
")
2
6
0
m
m
(
1
0
.2
")
1
1
3
m
m
(
4
.5
")
405 mm (15.9")
150mm (5.9")
5
8
0
m
m
(
2
2
.9
")
1
5
0
m
m
(5
.9
")
4
8
5
m
m
(
1
9
")
405 mm (15.9")
235mm (9.2")
13
1. Entfernen Sie das Netzkabel vom
Visualizer
2. Entfernen Sie die Plexiglas-
Abdeckung
des Lampengehäuses (eine
Schraube)
3. Lösen Sie denSicherungsbügel
4. Wechseln Sie die Lampe
ACHTUNG: Nach Gebrauch heiss
Lampentype: Osram Dulux S/E
9W/21 oder baugleiche

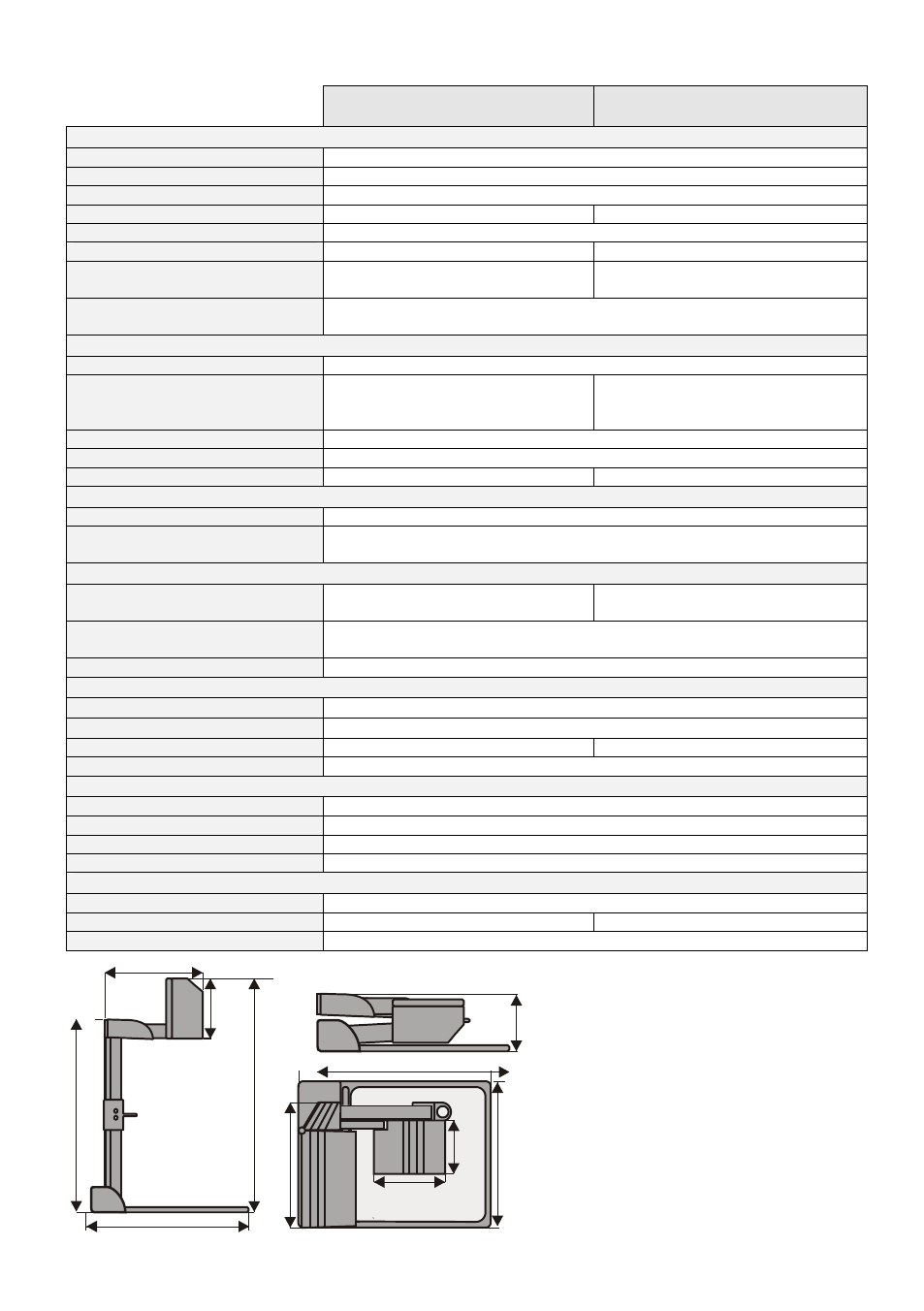

Technische Daten:
VZ-7D
VZ-5F
Aufnahmeteil / Video:
Kamerasystem:
1-CCD Einheit – ¼“ Interline transfer
Effektive Pixel:
PAL Modelle: 752x582 / NTSC Modelle: 768x494
Horizontale Auflösung:
> 470 TV Linien
Iris (Blende):
automatisch und manuell
automatisch
Autofokus:
permanent, sehr hohe Geschwindigkeit, ein-/ausschaltbar
Weißabgleich:
automatisch und manuell
automatisch
Optik:
(F=4,1 – 73,8mm, f=1,4 ~ 3,0)
72x zoom
(18x optisch + 4x digital)
18x optisch zoom
Tiefenschärfe:
18mm bei kleinem Bild, 42x33mm
200mm (8”) beim größten Bild, 360x270mm
Bedienfeld:
Kamerabedienfeld:
Funktionen: Zoom +/-, Autofokus ein/aus
Infrarot Fernsteuerung:
inkludiert (Funktionen: Zoom, Iris,
manueller Fokus, Presets, Bild
ein/aus)
nicht verfügbar
Netz- und Lichtschalter:
Netz ein/aus, Licht ein/aus oder Licht auf Lichtbox
Power-on Preset:
Autofokus ein, Autoiris ein, Licht ein, Aufnahmegröße : 210x140mm
Spezieller Diahalter:
inkludiert
nicht verfügbar
Beleuchtungsteil:
Lichtquelle:
Hochfrequenz Neonlicht
Licht System:
Licht entweder auf Arbeitsfläche oder vor Gerät, Publikum und
Vortragender werden nicht geblendet, sehr wenig Streulicht
Aufnahmebereich:
Objekte auf der Arbeitsfläche:
(Länge x Breite)
min.: 5.5x4mm
max.: 370x276mm
min.: 22x16mm
max.: 370x276mm
Objekte auf der Arbeitsfläche:
(Höhe)
bis zu 370mm in Wide Position – 130mm in Tele Position
Objekte im Raum:
Länge, Breite und Höhe nicht limitiert
Anschlüsse:
Y/C (S-Video) Ausgang:
4-Pol Buchse, Y-Signal: 1Vpp 75
W, C-Signal: 0,3Vpp 75W
Composite video Ausgang:
RCA-Buchse, VBS-Signal: 1Vpp 75
W
Serielle Schnittstelle:
Konfiguration: RS-232
nicht verfügbar
12V DC Ausgang:
für externe Lichtbox oder LCD-Monitor
Allgemeine Daten:
Anschlussleistung:
max. 25VA
Stromversorgung:
12V DC
Hergestellt in:
Österreich (European Union)
Gewicht:
Visualizer: 4,6kg, Netzteil: 0,7kg
Mitgeliefertes Zubehör
Netzteil:
90-240V AC / 12V DC, 1,5A
Koffer (Softcase):
mit Einschubtasche für Projektor
Standardausführung
Weiteres Zubehör:
Y/C (S-Video) Kabel, Bedienungsanleitung, (VZ-7D: IR-Fernsteuerung)
Technische Änderungen und Verfügbarkeit vorbehalten!
