14
Connecteurs (#3)
12 12 13 13 14 14 15 15 16 16 17 17
POWER LIGHT Y/C VIDEO SETTINGS RS 232
Ceci est un manuel concu à la fois pour
les visualiseurs VZ-7D et le VZ-5F
.
Les pages 14-15 et 18 font références
aux unités de les caractéristiques
supplémentaires du VZ-7D sont décrites
en pages 16-17 et 24.
7
1 2 3 4 5 6 7 8 9 10
OFF
ON
Installation
Mise en route du pré-réglage:
7
9
10
8
3
5
6
2 2
4
1 1
11
FRANCAIS

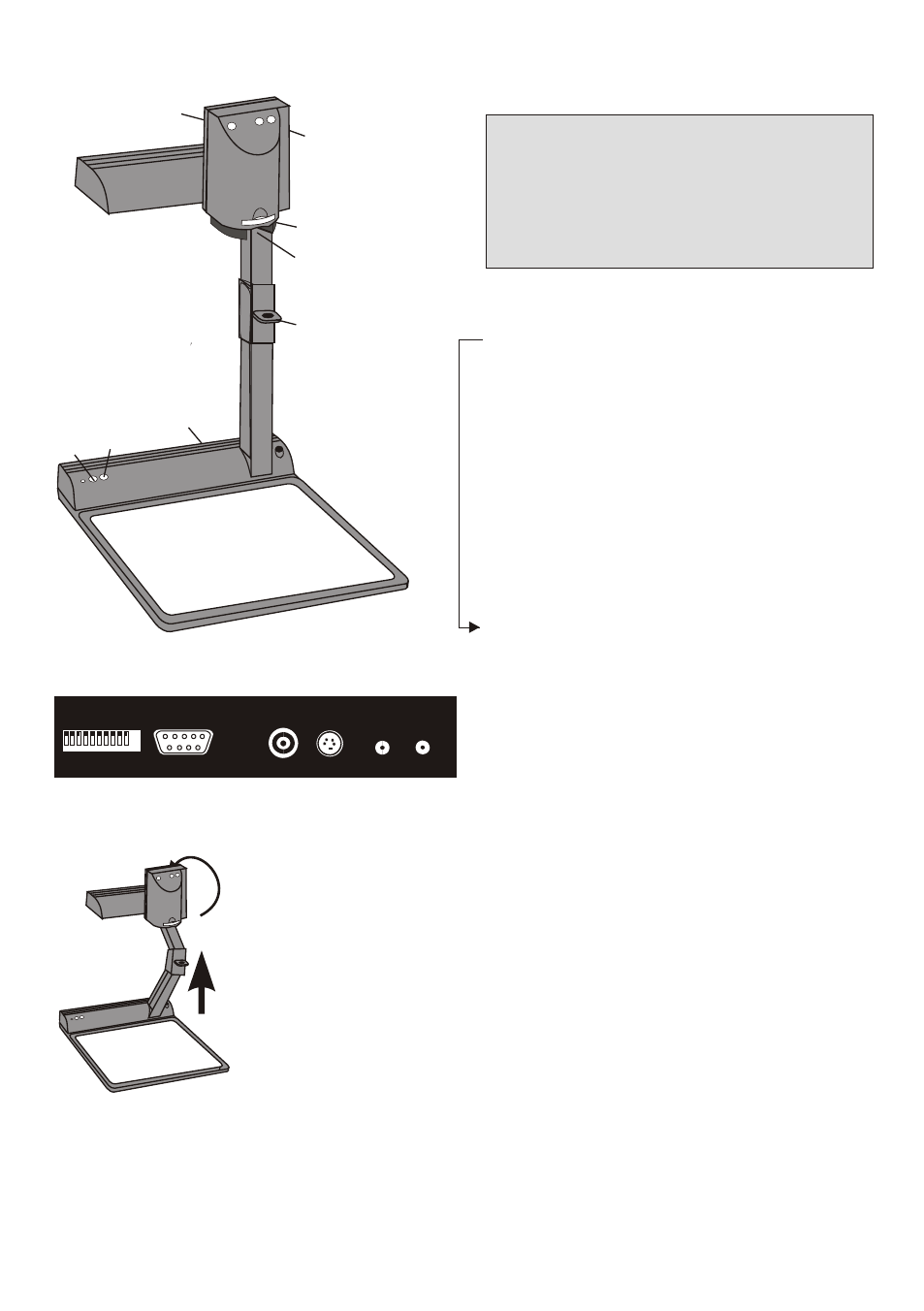

#1 Tête de caméra vidéo
#2 Lumière
#3 Connecteurs (sur l´arrière comme
montré ci-dessous)
#4 Surface de travail
#5 Bouton marche / arrêt
#6 Interrupteur pour la lumière
#7 Lentille de fermeture pour caméra
#8 Anneau de traction
#9 Interrupteur de l´autofocus
(une lumière au dessus de
l´interrupteur montre que l´autofocus
est allumé)
#10 Commandes du zoom
#11 Cassette à diapositives pour VZ-7D
#12 Sortie de vidéo composite (VBS)
#13 Sortie Y/C (S-vidéo)
#14 Entrée DC (12V)
#15 Sortie DC pour boitier lumineux
#16 Entrée périodique RS 232 (seulement
pour les visualisers VZ-7D)
#17 Inverseurs (VZ-7D)
(pour des utilisateurs expérimentés:
voir la liste détaillée à la dernière page)
* La qualité de l´image est meilleure si vous utiliser une sortie Y/C (S-vidéo) (#13) au
lieu d´une sortie vidéo composite (#12). Surtout si vous utilisez des supports en noir et
blanc. Quand vous utilisez la sortie vidéo composite, assurez-vous que l´on utilise un câble
vidéo (75Ω) avec des prises RCA et non pas un câble audio avec des prises RCA.
1. Tirer le bras le haut en utilisant l´anneau spécial de traction (#8)
2. Tourner la tête de la caméra et la diriger vers le plan de travail
3. Connecter l´adaptateur à l´entrée DC (#14)
4. Connecter un écran télé, un projecteur vidéo ou un
magnétoscope à la sortie vidéo (#12) ou la sortie Y/C (#13)*
5. Allumer le visualiser en activant le bouton de mise en marche (#5)
La mise en route du pré-réglage est automatiquement activée
quand vous allumez l´unité. Les arragements sont : la taille
approximative du zoom: 20x15 cm (A5), l´allumage de l´autofocus,
l´allumage de l´auto iris, l´allumage de l´image
