24

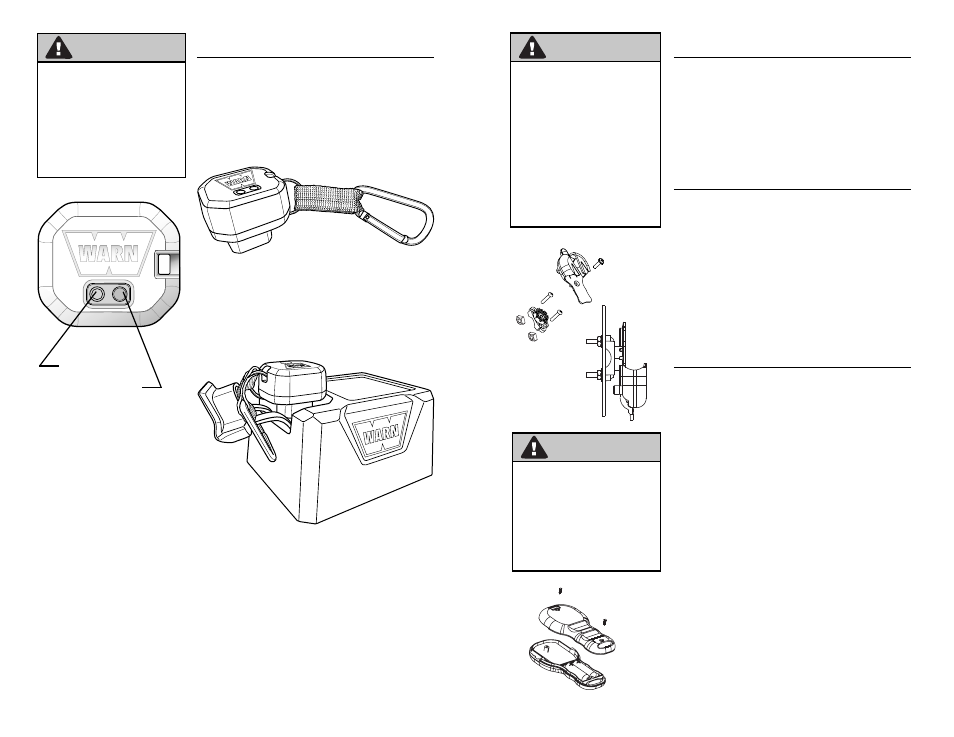

SCHRITT 2: EMPFÄNGER
MONTIEREN
Der Empfänger kann nur bei richtiger Installation
ordnungsgemäß funktionieren. Der Empfänger muss
so an der Steuerung montiert werden, dass die
Programmiertaste zugänglich bleibt.
Montageverfahren
1. Den mit dem Set mitgelieferten Haltegurt an der Seite
des Empfängers befestigen (siehe Abbildung).
2. Den Funkempfänger an Anschluss „D“ der Steuerung
anschließen.
3. Den Karabinerhaken zur Sicherung um den
Abdeckstopfen für „D“ legen, für den Fall, dass der
Empfänger ausgesteckt wird.
4. Den Empfänger von der Winde abnehmen, wenn er
nicht verwendet wird.
Programmier-LED
Programmiertaste
A C H T U N G
UM SCHWERE ODER TÖDLICHE
VERLETZUNGEN DURCH
EXPLOSION ZU VERMEIDEN:
• Bohren Sie keine Löcher in den
Kraftstofftank.
• Vergewissern Sie sich, dass der
Bereich hinter der Montagestelle frei
ist, bevor Sie mit den Bohrarbeiten
beginnen.
25
SCHRITT 3: HALFTER
MONTIEREN
•
Die Basis wird an einer geeigneten Stelle montiert.
Die Basis kann an einer Welle oder an einer flachen
Oberfläche angebracht werden.
•
Die Halfterklemme muss vor dem Zusammenbau
befestigt werden.
•
Sie darf sich nicht über Schlauchleitungen, Kabeln oder
Drähten befinden.
•
Bauen Sie den Halfter wie gezeigt zusammen. Der
Halfter kann in einer beliebigen der acht Positionen
angebracht werden.
SCHRITT 4: SYSTEMPRÜFUNG
1. Winde mit einer regulären Fernbedienung auf
eine ordnungsgemäße Funktion überprüfen.
Das Drahtseil sollte sich in der auf dem Schalter
angegebenen Richtung auf- und abspulen lassen.
Bei ordnungsgemäßer Windenfunktion kann mit dem
nächsten Schritt fortgefahren werden. Funktioniert die
Winde nicht ordnungsgemäß, ist die Ursache hierfür zu
ermitteln.
2. Auf beide Knöpfe auf der schnurlosen Fernsteuerung
drücken und diese gedrückt halten, bis die GRÜNE
LED aufleuchtet.
3. Prüfen Sie, ob die Winde korrekt ein- und ausgefahren
wird, indem Sie die Tasten auf der Fernsteuerung
drücken.
AUSTAUSCH DER BATTERIEN
Wenn die Anzeige auf der Fernsteuerung während des
Windenbetriebs ROT blinkt, sind die Batterien erschöpft
und müssen ausgetauscht werden.
1. Lösen Sie die zwei Schrauben an der Fernsteuerung.
2. Trennen Sie mit einer Münze oder einem
Schraubendreher den oberen und unteren Teil der
Fernsteuerung voneinander.
3. Nehmen Sie die alten Batterien heraus und entsorgen
Sie diese den örtlichen Umweltschutzvorschriften
entsprechend.
4. Legen Sie wie gezeigt neue Alkalibatterien ein, wobei
der Pluspol an der Schalterseite sein muss. Mischen
Sie nie alte und neue Batterien.
5. Das obere und das untere Teil werden fest
zusammengedrückt, bis beide Teile einrasten. Die
Gummidichtung darf dabei nicht beschädigt werden.
6. Drehen Sie die beiden Schrauben wieder ein.
A C H T U N G
SO LASSEN SICH SCHWERE
ODER TÖDLICHE
VERLETZUNGEN VERHINDERN:
• Vorsicht bei der Verlegung oder
erneuten Positionierung der
Fahrzeugsteuerungen, damit die
sichere Betriebsweise der Winde
oder des Fahrzeugs gewährleistet
ist. Befestigungsstellen sollten
ausreichend Abstand für alle
Fahrzeugsteuerungen bieten.
• Der Empfänger darf nicht umgangen
werden, indem der Schalter direkt an
die Steuerung geschlossen wird.
MACHEN SIE SICH STETS MIT
DER WINDE VERTRAUT:
Nehmen Sie sich die Zeit, um
sich anhand der im Lieferumfang
enthaltenen Installations- und
Bedienungsanweisungen sowie der
Richtlinien zur Windentechnik mit der
Funktionsweise und dem Windenbetrieb
vollständig vertraut zu machen.
V O R S I C H T
