ÜBERBLICK

Die drahtlose Fernsteuerung von WARN ermöglicht es
Ihnen, die Winde mit einer handgehaltenen Fernsteuerung
zu bedienen. Die schnurlose Steuerung lässt sich an eine
standardmäßige Windensteuerung anschließen, damit
sowohl die verkabelte als auch schnurlose Steuerung
nach Bedarf eingesetzt werden kann.

Zur Verwendung des drahtlosen Systems aktiviert der
Benutzer zunächst das System, indem er beide Tasten
auf der Fernsteuerung 3 Sekunden lang gedrückt hält.
Dadurch wird die Kontrolle der Winde an die drahtlose
Steuerung übertragen. Die GRÜNE Anzeige auf der
Fernsteuerung leuchtet auf, sobald das System aktiviert
und betriebsbereit ist. System ausschalten. Dazu auf
beide Knöpfe auf dem schnurlosen Transmitter drücken
und diese 3 Sekunden lang gedrückt halten. Die GRÜNE
LED erlischt.

Das drahtlose System schaltet sich nach 2 Minuten
Ruhezeit aus.

SICHERHEIT

Lesen Sie vor der Installation Ihres
Windensteuerungssystems alle Montage- und
Sicherheitshinweise und befolgen Sie diese. Gehen
Sie bei der Arbeit mit Elektrizität stets vorsichtig
vor. Vergewissern Sie sich, dass keine elektrischen
Anschlüsse frei liegen, bevor Sie den Windenschaltkreis
an die Stromversorgung anschließen.

TECHNISCHE DATEN

Bestellnummern für komplettes System:

Best.-Nr. 90287 - Umrüstbausatz für drahtlose
Steuerung (Lastwagen/ Nützlichkeit)

Übertragungsbereich:

Auf zu 27 m

Betriebsspannung des Empfängers:

12 bis 24 V Gleichspannung

Typ und Belastbarkeit der Sicherung des

Empfängers:

ATC 7,5 A

Batterien für handgehaltene Fernsteuerung:

Zwei Alkalibatterien, 12 V, Typ 23

DRAHTLOSE FERNSTEUERUNG

BAUSATZ UMFASST:

Drahtloser Empfänger (1)

Drahtloser Sender (1)

Halfterbaugruppe (1)

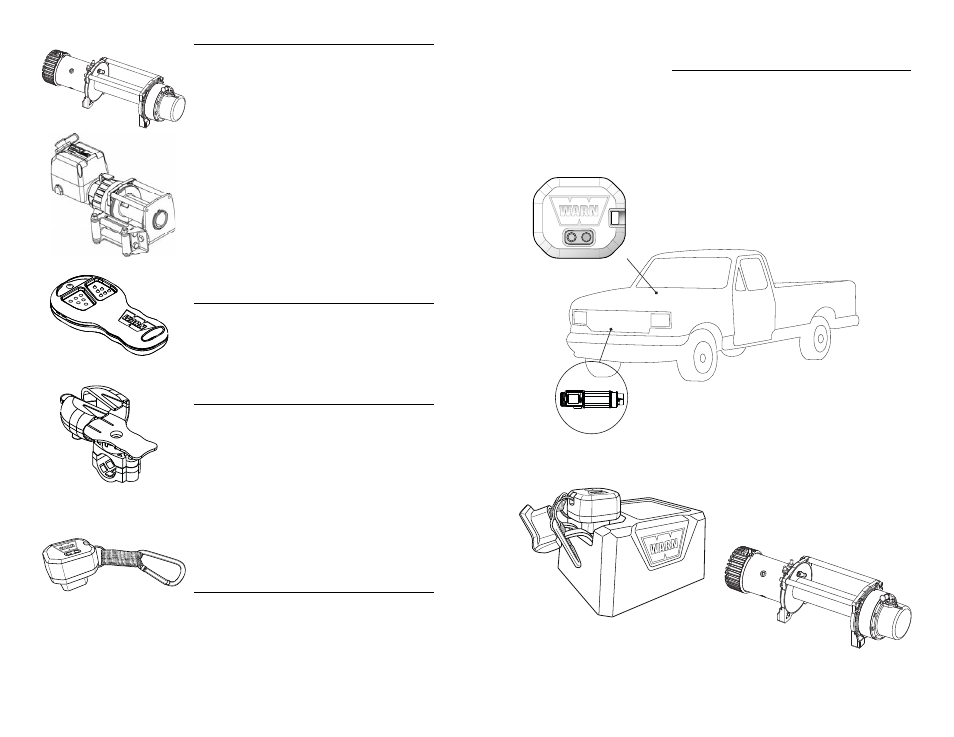

SCHRITT 1:

WINDENKOMPONENTEN

MONTIEREN

Zuerst werden die Winde und die Steuerung installiert,
gefolgt vom schnurlosen Steuersystem.

Die Positionen dieser Komponenten können je nach
Fahrzeugmodell und -baujahr von den Angaben in der
Abbildung abweichen.

Empfängermodul

Winde
