Moteur 12 VDC
90-33333
1
Moteur 24 VDC
90-33334
1
2
Pièce d’écartement de moteur
90-10354
1
3
Roulement à billes
94-23079-05
1
4
Vis à tête hexagonale autotaraudeuse 1/4-20 x 5/8
90-23039-10
3
6
Adaptateur moteur
90-32165
1
7
Support de moteur hors bord (avec 10 et 37)
90-32257
1
8
Roulement du tambour
90-12575
1
10
Étiquette indiquant le sens de rotation
92-10211
1
11
Ressort du bouton de résistance
90-23152-08
1
12
Bouton de résistance
90-22612
1
13
Carter avec étiquettes (spécifier No. de modèle
pour la commande)
90-40088
1
14
Tambour
90-31069-04
1
15
Vis de serrage à six pans creuse M8 x 10
94-23164-09
1
16
Accouplement de l’arbre de roue motrice
90-22110
1
17
Rondelle
90-23120-08
2
D
Assemblage de frein
90-25036
1
18
Ne s’applique pas à ce modèle
-
-
19
Ne s’applique pas à ce modèle
-
-
20
Ne s’applique pas à ce modèle
-
-
21
Ne s’applique pas à ce modèle
-
-
22
Ne s’applique pas à ce modèle
-
-
23
Ne s’applique pas à ce modèle
-
-
24
Ne s’applique pas à ce modèle
-
-
25
Ne s’applique pas à ce modèle
-
-
26
Ne s’applique pas à ce modèle
-
-
27
Assemblage de l’arbre de roue motrice
90-22254
1
28
Rondelle d’appui
90-12574
1
29
Câble métallique de 5/16 x 100 pds. sans crochet
1580
1
30
Assemblage du crochet de levage
94-20116
1
31
Support de tambour intérieur avec 37
90-32258
1
32
Boulon à six pans creux 1/4 -20 x 3 1/4
90-23015-05
4
33
Écrou carré 3/8-16
90-23084-04
4
34
Rondelle plate 3/8
92-23027-05
4
35
Rondelle d’arrêt 3/8
92-23027-01
4
36
Boulon à tête hexagonale 3/8-16 x 1, cl. 8
90-23226-01
4
38
Roulement du tambour
90-12575
1
39
Plaque d’entraînement de tambour
90-22183-01
1
40
Couronne d’entraînement de sortie
90-32232-01
1
41
Palier de la couronne d’entraînement
90-22607
1
42
Bague de réduction du porte-pignons
90-10417
1

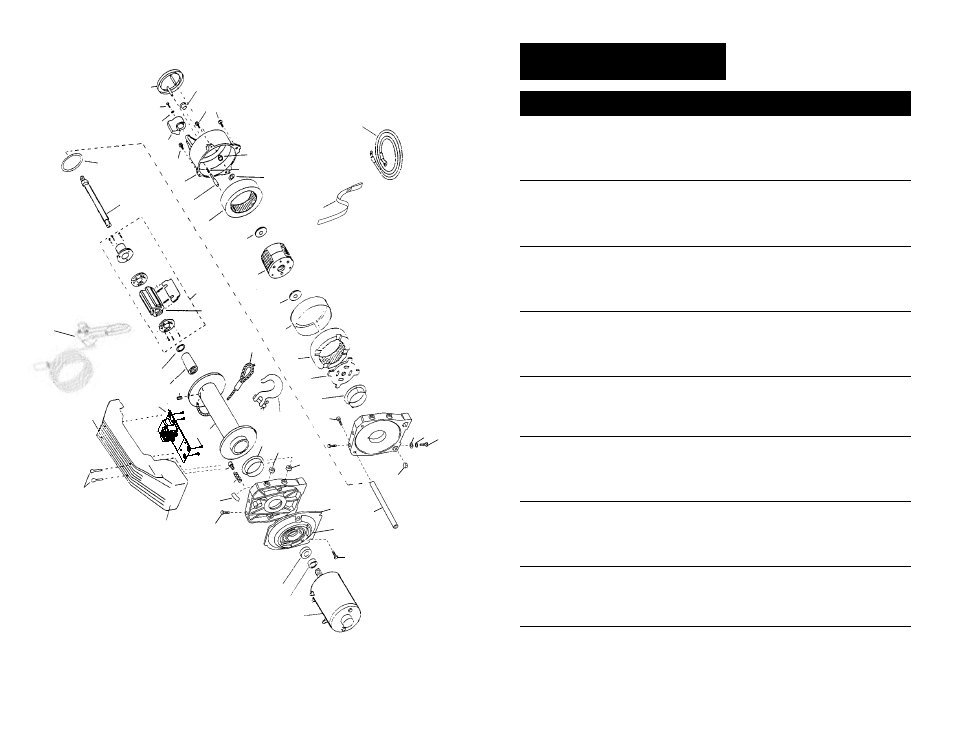

L I S T E D E P I ÈCES DE
RECHANCE
Numero de
Numero de
réference
Description
Pièce
Qté
55
54
1
2
3
4
37
10
5
13
11
12
8
45
6
30
32
77
78
70
9
29
D
15
16
17
27
28
56
55
54
57
53
58
53
60
51
50
49
44
43
42
41
40
39
38
68
65
36
35
34
81
33
80
7
31
46
59
79
14
73
