29. Siempre recuerde que su
cabrestante debe operarse
con el cable de alambre en
una orientación de arrollado
por abajo en el tambor de
cable de alam bre.

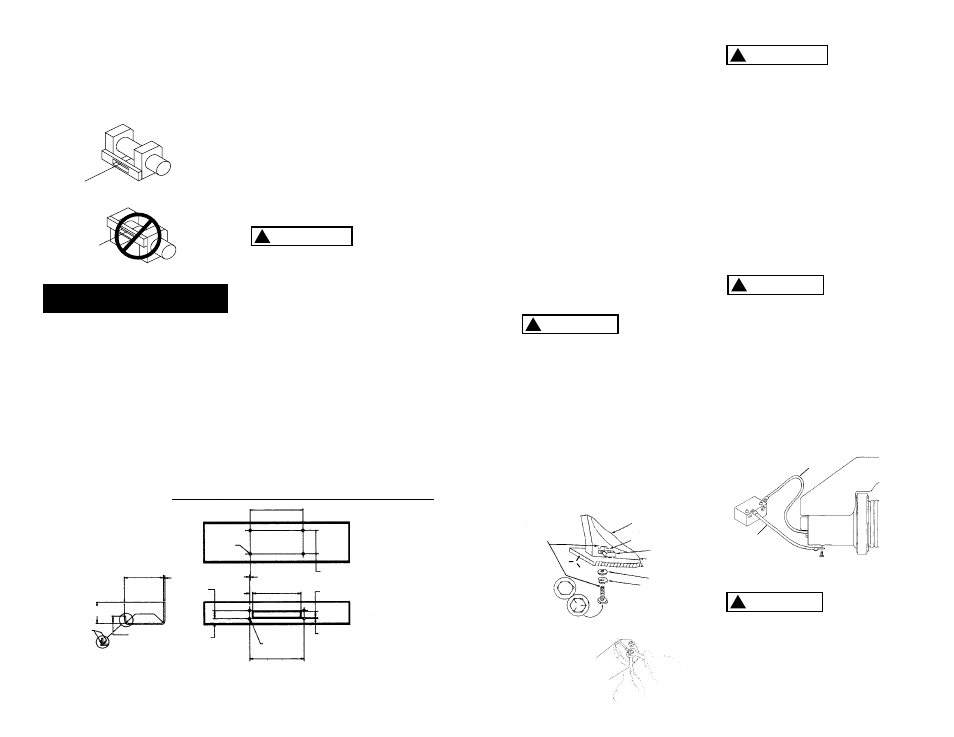

MONTAJE DE SU CABRESTANTE
Se ofrecen juegos de montaje
(adaptación) de Superwinch para la
mayoría de los vehículos más popu-
lares. Si usted no puede localizar un
juego localmente, comuníquese con
Superwinch a la dirección anotada al
frente de este manual para obtener
el nombre del distribuidor
Superwinch más cercano.
Se proporcionan instrucciones de
montaje detalladas con cada juego
de montaje. Lea y siga las instruc-
ciones cuidadosamente para asegurar
la alineación correcta del cabrestante
y su operación sin problemas.
Si no se usa una placa de montaje
Superwinch, consulte en la Figura
7 una guía para contruir un sistema
de montaje.
Nota: La posición de montaje preferi-
da es con la pata hacia adelante. Este
cabrestante DEBE montarse con el
cable de alambre en la dirección de
desenrollado por abajo.
Un montaje
inadecuado
podría dañar su cabrestante,
anular la garantía y causar
lesiones personales.
REQUISITOS ELÉCTRICOS MÍNIMOS
La capacidad mínima recomendada
de las fuentes de energía para un
cabrestante de 12 voltios, es un alter-
nador de 60 amperes y una batería
con 440 amperes de arranque en frío.
Si el cabrestante tiene uso pesado, se
recomiendan una batería auxiliar y un
alternador de servicio pesado con ais-
lador de batería.
HERRAMIENTAS REQUERIDAS
Llaves abiertas (españolas):
*(2) 3/8'', *(2) 1/2'', *(2) 7/16'' y
*(2) 9/16''
(1) Dado de 1/4'' o destornillador
de punta plana
* Se pueden sustituir por llaves ajustables (pericas).
1. Instale el juego de montaje o el
soporte estructural para el
cabrestante.
2. Conecte el cable largo codificado
negro a la caja del motor (vea la
Figura 10). Monte el cabrestante a la
base del juego de montaje o al mon-
taje que usted destinó para el efecto
(vea la Figura 7).
Los tornillos de montaje de 3/8''-16
incluidos son del largo correcto para
usarse con la placa de montaje
Superwinch de 1/4'' de espesor.
El extremo de los
tornillos de mon-
taje no debe tocar el lado opuesto de
las cavidades de montaje del soporte
fundido (vea la Figura 8).
Si hay contacto, puede dañar la pieza de
fundición, causar una falla catastrófica
del cabrestante y puede anular la garan-
tía. Ajuste el largo de los tornillos si se
usa una placa de mayor espesor. La rosca
del tornillo debe atornillarse a lo largo
de toda la rosca de la tuerca. Coloque
siempre las tuercas cuadradas (incluidas)
en las cavidades de la pieza de fundición
al montar su cabrestante.
No sustituya
por tornillos
de grado más débil que Grado 8 de
SAE (ISO 10.9). La marca de grado se
encuentra en la cabeza del tornillo y
se muestra en la Figura 8.
3. Si decide colocar el cabrestante a una
distancia mayor a la que permitan los
cables proporcionados, posiblemente
será necesario comprar cable de
mayor calibre para obtener un mejor
rendimiento de su cabrestante. Si la
longitud total del cable adicional
para agregar al sistema execede los
3 metros (10ft), use un cable de
mayor calibre.
Al conectar
cables a las ter-
minales del motor y solenoides (rele-
vadores), sujete la tuerca interna al
apretar la tuerca exterior. No permita
que giren las terminales del motor
porque puede romper los cables inter-
nos o desalinear la pieza. Tenga espe-
cial cuidado en evitar que giren las
terminales del solenoide (relevador).
Cualquier giro puede dañar el solenoide
(vea la Figura 9.
4. Desconecte los conductores de
la batería del vehículo.
Las baterías
automotrices
contienen gases inflamables y explo-
sivos. Use protección para los ojos
durante la instalación y quítese toda
la joyería metálica. No se incline sobre
la batería al hacer las conexio- nes.
I N S T A L L A C I Ó N
Figura 10
Soporte fundido
Cavidad de montaje
Tuerca cuadrada
Rondana plana
Rondana de
presión
No deben
tocarse
Tornillo de
grado 8
Placa de
montaje
10.9
Figura 9
28
Figura 8
Figura 7
Rojo
Negro
Notas:
1. Todas las dimensiones están en pulgadas.
2. El cabrestante se monta con herrajes de
3/8” - 16 (M10) . Si usa una placa base de
1/4” (6.4) de espesor, el largo de los
tornillos debe ser de 1 pulgada (25.4).
Los tornillos deben ser SAE, Grado 8 (ISO
10.9) o más fuertas.
3. Use solemente tuercas cuadradas en la
pieza fundida para la instalación. Vea la
fig.9)
DIMENSIONES
DE MONTAJE
10 (254.0)
4 1/2
(114.3)
1 13/32 (35.7)
13/32 (10.3)
de diámetro
(4) lugares
Contrucción alternativa del
refuerza estructural
Suelde
4 1/8 (104.8)
7 1/2 (190.5)
1/4 (6.4)
1 3/8 (34.9)
1/2 (12.7)
radio max.
1 9/16 (39.7)
5/32 (4.0)
19/32
(15.1)
7/8
(22.2)
13/32 (10.3) Dia.
10 5/16 (261.9)
3/16 (4.8)
Abertura
1 3/16 (30.2) 9 (228.6) Abertura
